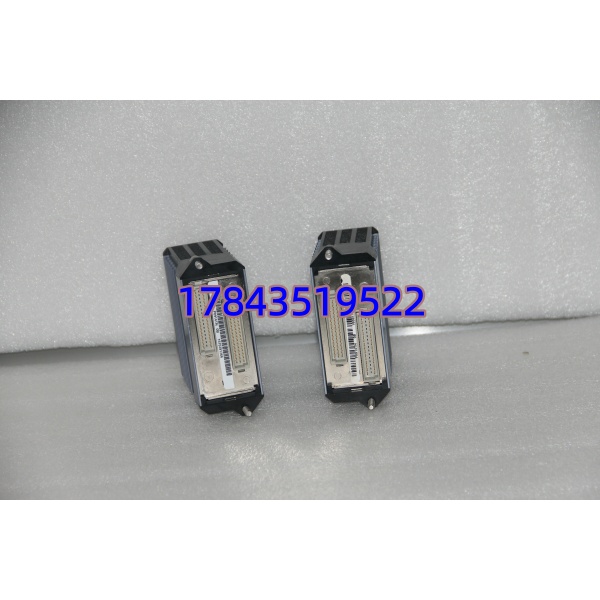

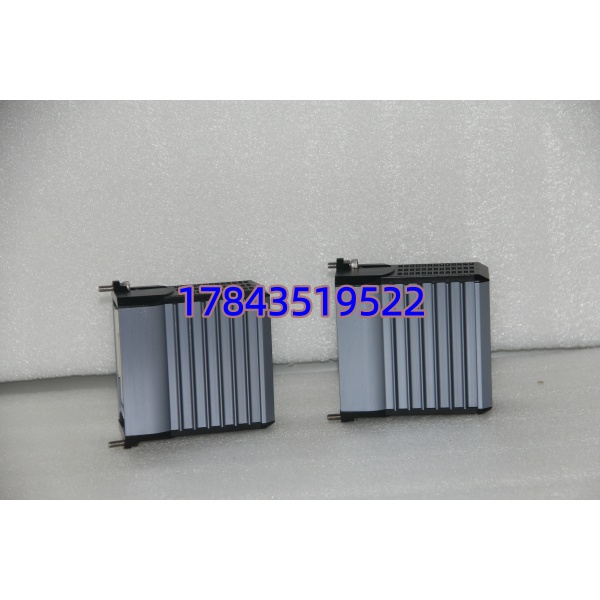

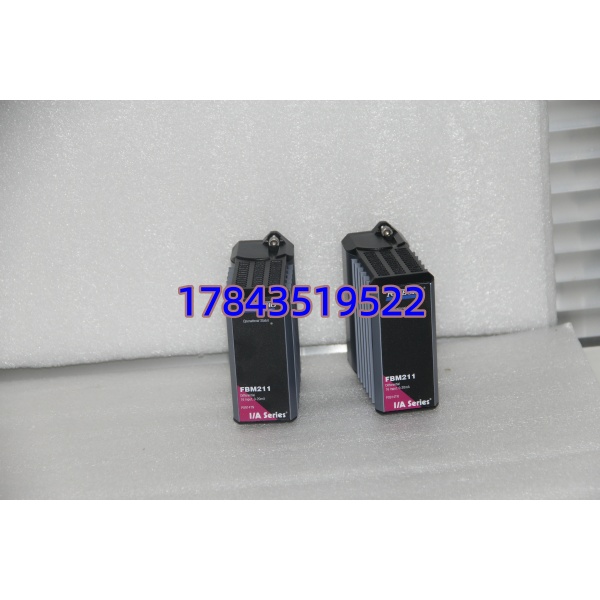

Foxboro FBM211 P0916BT | 16 通道模拟量输入模块

• 描述

关键技术规格

FBM211

安装与接线指南

阶段一：准备工作（10 分钟）

⚠️ 安全第一

1. 确认系统处于安全状态，无需停机但需做好防静电措施。
2. 佩戴防静电手环，在防静电垫上操作，防止静电损坏模块。

工具与备份

• 工具：十字螺丝刀、万用表、标签纸
• 备份：导出系统组态；拍照记录原模块接线与 DIP 开关设置

阶段二：拆卸旧模块（15 分钟）

1. 解除模块前面板锁扣，拔出接线端子排。
2. 松开模块固定螺丝，沿导轨平稳抽出模块。
3. 检查背板连接器针脚是否弯曲或氧化，清理灰尘。

阶段三：安装新模块（20 分钟）

1. 核对型号为 ，从防静电袋取出。
2. 设置 DIP 开关：站地址、冗余模式（与原模块一致）。
3. 对准导轨推入模块，拧紧固定螺丝。
4. 恢复接线：每组 8 通道，AI + 接变送器正极，AI – 接负极，核对无误后锁紧端子。
5. 自检：模块固定牢固、接线正确、开关设置无误。

阶段四：上电测试（25 分钟）

1. 系统上电，观察模块 LED：PWR 绿灯常亮，COM 绿灯闪烁表示通讯正常。
2. 连接组态软件，扫描识别 ，核对固件版本。
3. 下载组态，测试 AI 通道：输入 4-20mA，显示值正常，精度符合要求。
4. 连续运行 30 分钟无报警，记录更换信息至维护日志。

FBM211

常见问题解答（FAQ）

A: 核心区别在通道配置与功能：

• : 16 路纯模拟输入（无输出），高密度采集，组间隔离，适合大规模信号监测。
• : 4 路输入 + 4 路输出（混合 I/O），适用于既需采集又需控制的回路。两者通讯接口与尺寸兼容，可直接替换，但需重新组态通道功能。

A: 采用2 组 ×8 通道组间隔离设计：两组之间电气隔离，每组内部 8 通道共地。这种设计兼顾隔离效果与成本，适合现场多变送器共地场景，有效抑制共模干扰。

Q3: 这款模块质保期多久？如何验证原装？A: 提供12 个月质保（自发货日起），覆盖非人为硬件故障。验证原装方法：

• 模块面板印有 Foxboro 原厂标识、型号 及部件号 P0916BT/P0916JT；
• 提供原厂装箱单、序列号，可向施耐德电气官方查询；
• 背板连接器做工精细，无毛刺，插拔手感清晰。

A: 标准 不支持 HART 协议，仅采集 4-20mA 模拟信号。如需 HART 功能，需选用带 HART 接口的专用模块（如 FBM214），可直接替换 并组态 HART 通讯。

A: 广泛应用于石油化工、火力发电、冶金、造纸、水处理等流程工业，用于大规模温度、压力、流量、液位等参数的高精度监测，是 DCS 系统的核心信号采集备件。
