描述
产品详情

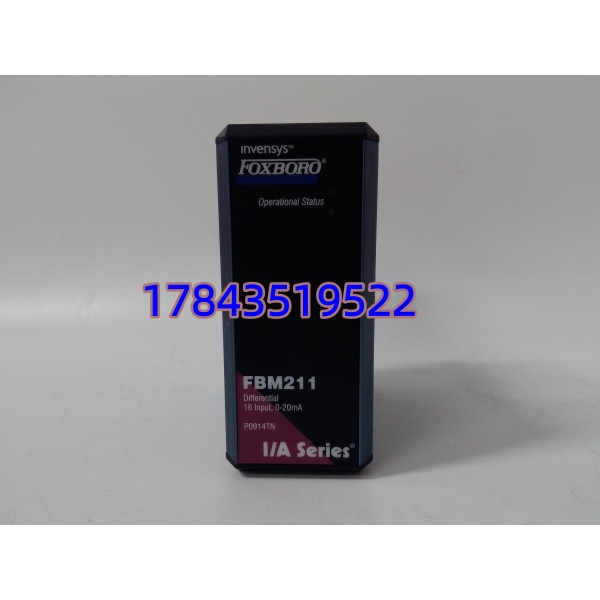

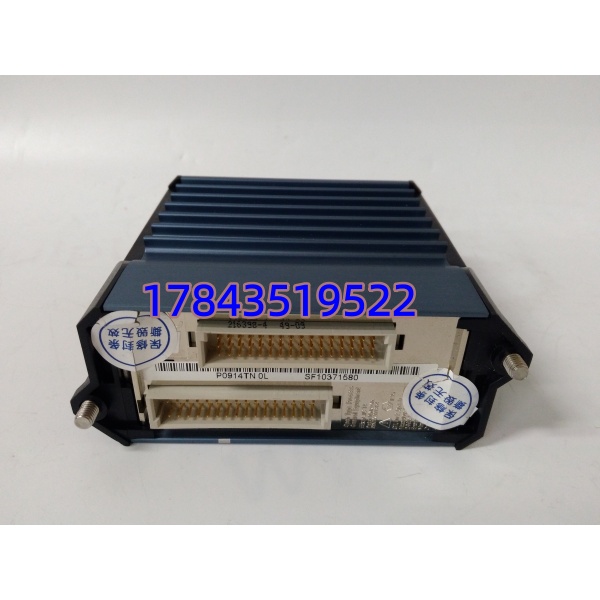

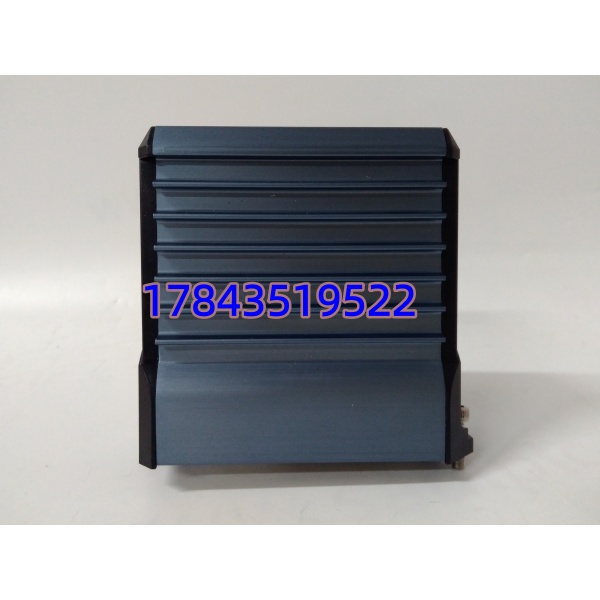

・型号：FBM211 P0914TN
・品牌：Foxboro
・系列：I/A Series DCS
规格参数
| 参数项 | 原厂手册参考数值 |
|---|---|
| 通道数量 | 16 路差分模拟输入 |
| 输入量程 | 0～20.4mA DC，限流 33mA |
| 测量精度 | ±0.03% 满量程 |
| 温度漂移 | ±50ppm/℃ |
| 隔离方案 | 每 8 通道一组电气隔离，通道对地隔离 |
| 总线速率 | 2Mbps 冗余现场总线 |
| 供电规格 | DC24V，支持双冗余电源 |
| 最大功耗 | 8.5W |
| 工作温区 | -40℃～+85℃，G3 恶劣环境适配 |
| 湿度耐受 | 5%～95% RH，无凝露 |
| 硬件特性 | 支持机架带电热插拔 |
| 尺寸重量 | 35×145×99mm，约 300g |
| 配套端子 | RH916JT 端子组件，支持远程布线 |
产品介绍
FBM211 P0914TN 是 Foxboro I/A 系统主力模拟采集卡，专门对接现场 4-20mA 二线制压力、流量、液位变送器，也可搭配末端电阻实现开关回路断线监测paresource…。板载 Σ-Δ 采样电路，单通道独立信号调理，每组 8 通道隔离设计，能抑制厂区地环流、变频器谐波干扰。
坦白讲，老款单隔离 AI 卡容易出现多通道同步漂移，这款卡分组隔离结构可降低跨回路干扰。内置可编程滤波、变化率限制功能，不用额外在控制器加程序做信号防抖；同系列简化版 FBM210 无线路诊断，本型号能区分断线、短路、触点通断四种回路状态，减少现场排查工时。
应用场景与行业案例
痛点切入
- 化工装置变送器线缆老化破皮，普通采集卡仅显示无信号，无法区分断线 / 短路，排查整条电缆耗时数小时。
- 电厂循环水、脱硫柜内多变频器，无分组隔离卡件通道数值频繁跳变，PID 调节持续震荡。
- 装置年度检修停机窗口短，旧卡更换需整机架断电，会造成整套工段工艺中断。
典型场景
- 炼油常减压装置：采集塔顶压力、侧线流量变送器信号，断线报警快速定位故障回路。
- 火力发电厂脱硫系统：吸收塔液位、浆液密度信号采集，耐受大功率搅拌器电磁干扰。
- 精细化工间歇反应釜：多回路温度、压力同步采集，可编程滤波消除投料冲击扰动。
- 油气长输管道增压站：现场远传流量、压力信号上传中控，适配户外宽温控制柜。
真实案例
某煤化工合成车间 I/A 系统原配旧 AI 卡，每两周出现 1-2 个通道数值漂移，班组每天要校准变送器。原厂备件交期超 60 天，临时采购 FBM211 P0914TN 替换，利用热插拔功能逐通道更换，全程未停工艺。上线后通道漂移故障清零，线路短路、破皮故障可直接在上位机弹出对应通道报警，单次故障排查时间从 2 小时缩短至 15 分钟。仪表主管反馈，分组隔离与回路诊断两项功能在多变频器车间优势很明显。
