描述
关键技术规格
- 通道配置：16 路独立光电隔离输入
- 信号类型：干触点 / 湿触点；AC 90–150V、DC 24–240V
- 隔离强度：通道间、通道对地 1500VAC（1 分钟）
- 响应时间：≤2ms / 通道
- 滤波防抖：4/8/16/32ms 可选，支持无滤波
- 通讯总线：冗余 2Mbps Fieldbus，连 FCM/FCP 控制器
- 工作电压：24VDC（18–32VDC），双冗余电源
- 功耗：约 5W
- 工作温度：-40°C ~ +85°C
- 尺寸（宽 × 高 × 深）：45×114×104mm
- 认证：UL/ATEX Zone 2、RoHS、ABS 船级社认证
产品深度介绍

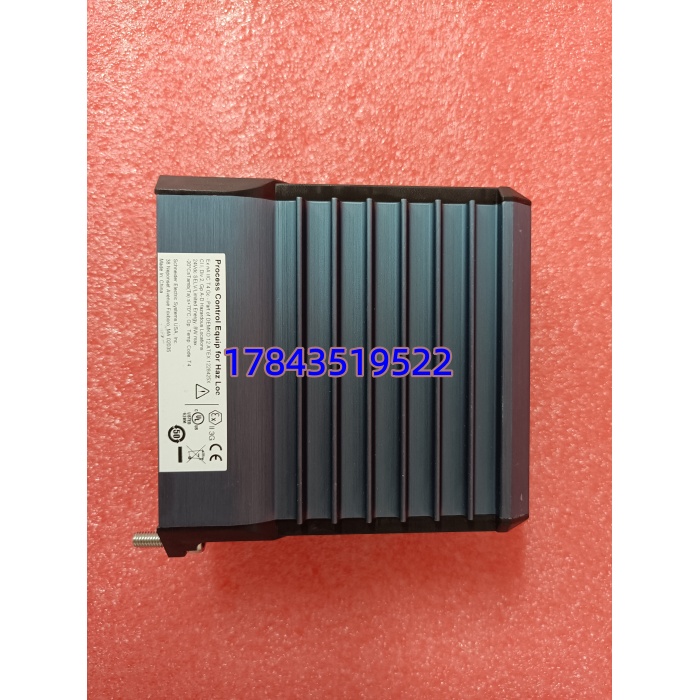

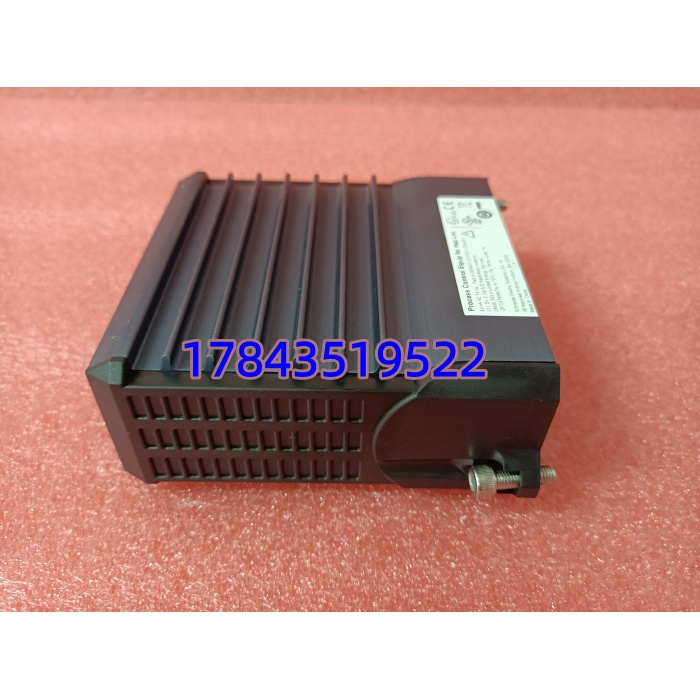

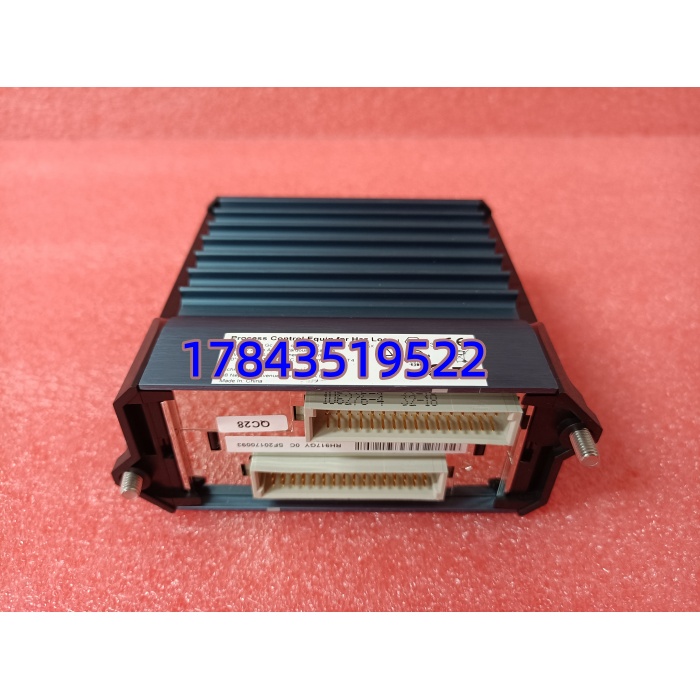

Foxboro FBM207C RH917GY 是 I/A Series DCS 系统的高密度隔离触点输入模块，搭配 RH917GY 弹簧端子底座使用，专为工业现场开关状态与电压信号采集设计。16 路通道均带光电隔离，可承受 1500VAC 隔离耐压，有效抑制地环路与电磁干扰，适配石化、电力等强干扰环境。支持 24–240VAC/DC 宽电压输入，兼容接触器、继电器、断路器辅助触点等现场设备，响应速度快、配置灵活，是 DCS 系统开关量采集的核心卡件paresource.schneider-electric.com
应用场景与行业案例
工程痛点
流程工业 DCS 需采集大量高压开关信号，普通模块无隔离易受干扰，导致误报 / 漏报；通道密度低、温区窄，难适配高温、高湿、强电磁现场。
典型应用场景
- 石油化工 – 装置联锁监测采集泵、阀门、断路器触点信号，用于 ESD 紧急联锁与设备状态监控，隔离设计避免高压窜入系统。
- 电力行业 – 电厂辅机控制监测开关柜、继电保护触点状态，适配 125VAC 控制回路，宽温设计适应配电室温差环境。
- 冶金行业 – 高炉 / 加热炉联锁采集高温区限位开关、压力开关信号，光电隔离抵御强电磁干扰，保障连续生产稳定。
- 水处理 – 泵站与阀门监控监测泵运行、阀位反馈触点，支持 24–240V 宽电压，适配不同规格现场设备。
真实案例
某大型化工厂 I/A 系统扩容，需新增 32 路 125VAC 断路器触点监测，要求隔离、抗干扰、宽温运行。原厂交期 4 周，影响检修窗口。
我方提供全新原装 FBM207C+RH917GY 底座，3 天到货。直接插入 I/A 机架，配置滤波时间后，16 路信号同步采集，隔离性能达标，无干扰误报。2 块模块满足 32 路需求，节省机柜空间，助力项目提前投产，避免约 120 万元停机损失。
