描述
产品深度介绍

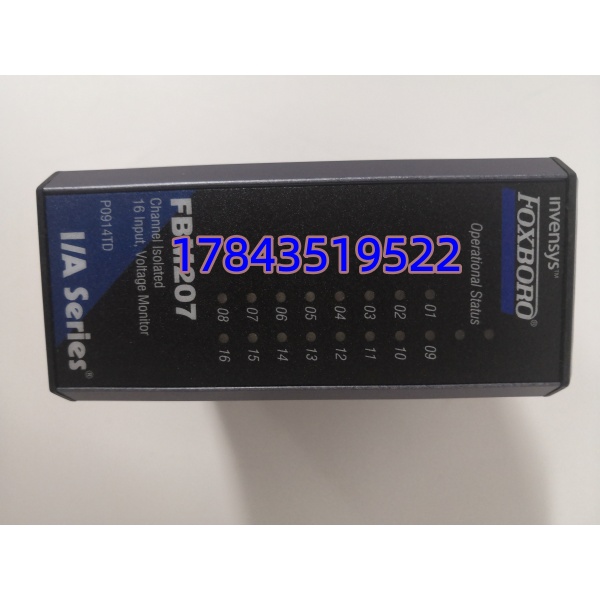

FBM207 P0914TD 是 Foxboro 专为 I/A Series 集散控制系统开发的现场总线数字输入模件，适配 CP60、CP70、FCP270 全系列控制器底座，单模件集成 16 路独立隔离采集通道。模块可采集 15~60V 直流触点信号、120/240V 交直流电压监测信号，每路通道带独立光电隔离，规避现场地环路干扰；支持软件自定义输入滤波时长，可实现毫秒级事件顺序 SOE 记录，适配电厂 ETS 遮断、化工联锁回路监测场景。支持冗余成对部署，双模块共用端子底板实现无扰切换，铝制波纹外壳具备 G3 防腐防护等级，适配高温、粉尘工业控制室环境。
关键技术规格
| 参数项目 | 参数详情 |
|---|---|
| 完整物料号 | FBM207 P0914TD，替代型号 RH914TD |
| 通道数量 | 16 路隔离数字输入通道 |
| 兼容输入信号 | 15~60V DC 触点、120V AC/125V DC、240V AC 电压监测 |
| 隔离标准 | 通道间、通道对地 500V AC 电气隔离 |
| 系统适配 | I/A Series、Foxboro Evo DCS 系统 |
| 冗余方案 | 支持相邻槽位成对冗余，配套 RH926ZY 冗余适配器 |
| 响应特性 | 输入响应＜10ms，滤波时间软件 1~5000ms 可调 |
| 供电功耗 | 背板 24V DC 供电，整机典型功耗 3 W |
| 工作温区 | 运行 0 ℃ ~ +60 ℃；存储 – 40 ℃ ~ +85 ℃ |
| 防护等级 | G3 工业防腐，抗粉尘、轻微腐蚀性气体 |
| 配套端子板 | TB207 标准端子板、RTB207 冗余端子板 |
| 总线传输 | 现场总线高速交互，支持 SOE 事件时序捕捉 |

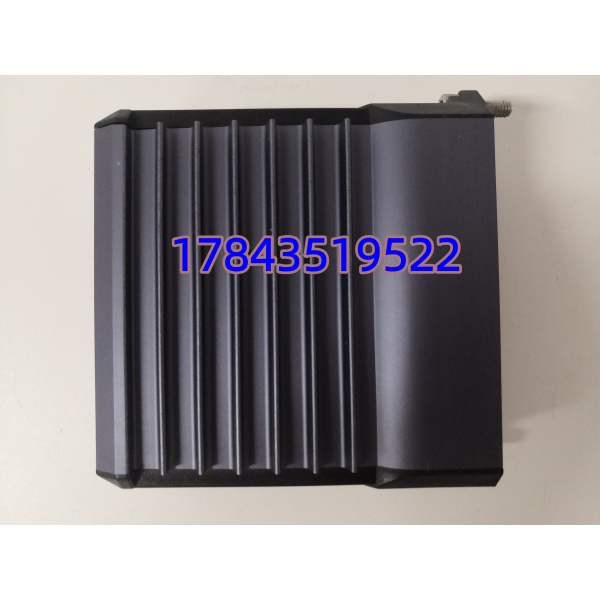

| 外形重量 | 铝合金壳体，整机净重 284 g |
技术避坑指南
1. 冗余槽位放置错误（高频故障）
问题：两块 FBM207 随意插在不相邻槽位，冗余切换功能失效，单模件故障直接导致联锁失联。
避坑要点：冗余配对必须占用底座连续奇偶槽位，配套 RH926ZY 冗余适配器，更换前拍照底座原有槽位布局。真实案例：某化肥厂更换时分开插 1、3 槽位，机组联锁故障时无法自动切换，触发装置局部停车 2 小时。
2. 输入信号电压与通道配置不匹配
问题：现场 120V AC 信号接入默认 DC 触点通道，模件持续报通道过载告警，点位状态乱跳。
避坑要点：更换前记录每路通道信号类型，软件内同步修改通道电压参数；禁止高压交流信号直连 DC 触点采集通道。
3. 端子线缆无屏蔽、单点接地违规问题：长线缆未使用屏蔽线，现场电机启停产生电磁干扰，点位频繁误触发，SOE 时序错乱。避坑要点：现场信号线选用屏蔽电缆，屏蔽层仅在端子板单端接地，禁止两端接地形成地环路。
4. 新旧型号 RH914TD 与 P0914TD 直接替换未核对固件
问题：RH914TD 为升级替代件，旧系统低版本固件无法识别，上电后总线报硬件不兼容。
避坑要点：使用 RH914TD 替换时，提前升级控制器固件至 V6.1 以上；沿用 P0914TD 则无需改动固件。
5. 拆装未做静电防护击穿通道芯片
问题：干燥冬季徒手触碰模件电路板，静电击穿单路采集通道，通道永久无反馈无法维修。
避坑要点：全程防静电手环 + 防静电垫，开箱后不直接触碰 PCB 电路板与金手指区域。现场实例：运维人员冬季无防护拆装，3 路通道直接烧毁，原厂订货周期 10 周延误检修计划。
