描述
产品详情

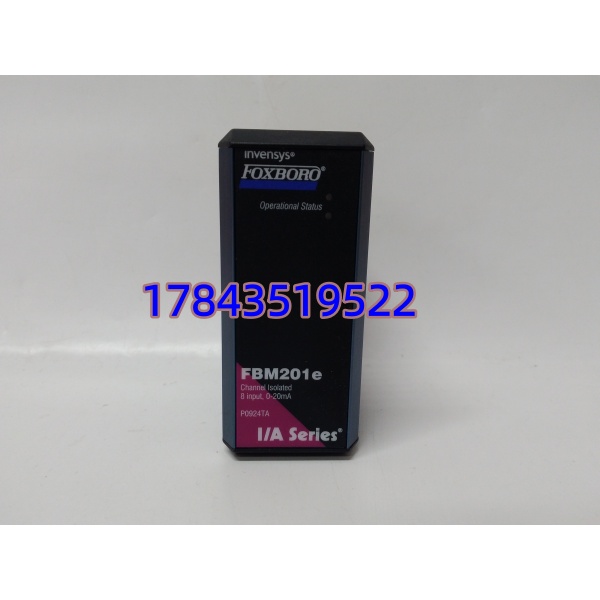

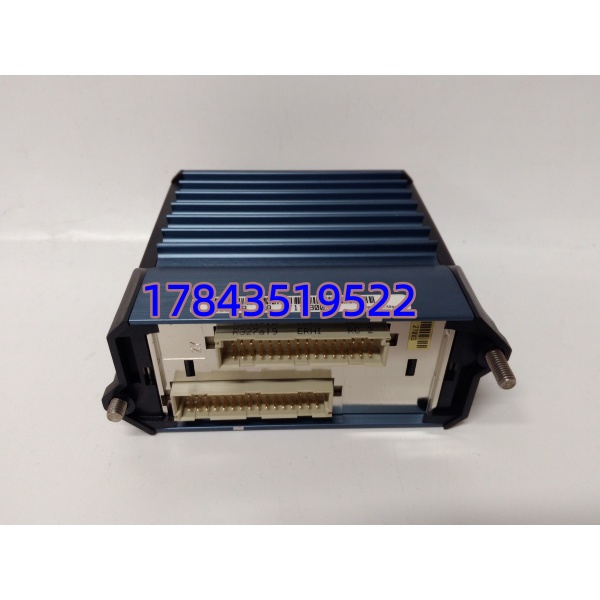

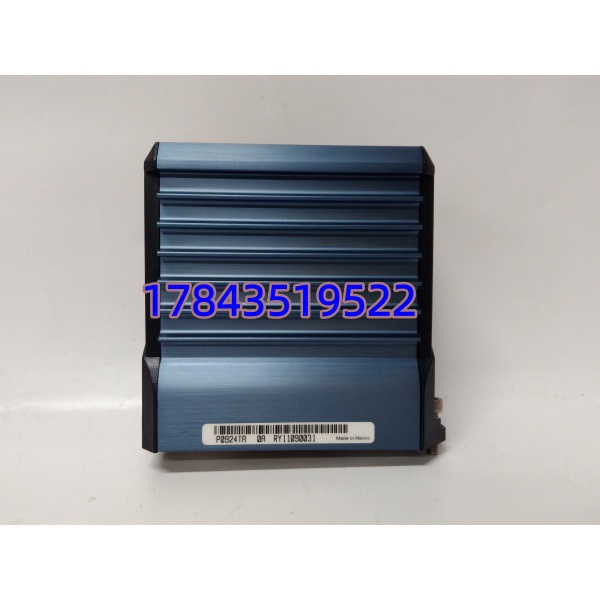

・型号：FBM201e P0924TR
・品牌：Foxboro
・系列：I/A Series
规格参数
| 参数项 | 技术指标 |
|---|---|
| 通道数量 | 8 路模拟量输入 |
| 支持信号 | 4–20mA 直流电流信号 |
| 变送器供电 | 每通道内置 24VDC 回路馈电 |
| 隔离方式 | 通道与背板之间电气隔离 |
| 单通道保护 | 过流、短路自断保护 |
| 输入阻抗 | 250Ω 标准采集负载 |
| 精度等级 | ±0.05% 满量程 |
| 工作电压 | 机架供电 24VDC |
| 工作温度 | 0℃ ~ 60℃ |
| 存储温度 | -40℃ ~ 85℃ |
| 适配机架 | FBM 标准扩展机架 |
| 通讯总线 | Fieldbus 现场总线，与 CP 控制器交互 |
| 安装方式 | 机架槽位卡扣直插安装 |
产品介绍
FBM201e P0924TR 是 Foxboro I/A 系统通用模拟量采集卡，工厂里压力、液位、流量类两线制变送器信号统一接入这款模块。单卡 8 路独立回路，自带馈电电路，现场仪表不用额外铺设供电线缆，布线工作量能减少不少。 市面上同规格通用采集卡大多无独立通道保护，某一路变送器线路短路会拉低整卡信号；这款卡每一路带独立限流回路，单通道故障不会干扰其余 7 路采集，不用停机整卡断电排查。模块自带硬件滤波，能削弱电机、变频器产生的线路干扰，化工、电厂多干扰机柜环境下信号跳变情况更少。
应用场景与行业案例
痛点切入
现场变送器线路破皮短路，老式采集卡会整卡信号丢失，中控画面全部参数失效，操作人员无法监控工艺；无隔离卡件容易把现场强干扰引入控制器背板，出现控制器不定时重启。
典型场景
- 炼油装置分馏塔：采集塔顶、塔底多点压力变送器 4-20mA 信号，稳定监控液位与压差。
- 火力发电厂锅炉侧：炉膛负压、给水流量仪表接入，保障燃烧调节回路稳定。
- 化工合成车间反应釜：多点液位、温度变送信号采集，联锁触发原料切断动作。
- 城市污水处理厂：进出水浊度、压力仪表配套，长期适应潮湿机柜环境。
真实案例
某炼化加氢装置使用多块 FBM201e，一次现场施工磨损电缆，其中一路液位变送器线路对地短路。现场中控仅该通道数值归零，其余 7 路流量、压力参数正常显示，装置不用降负荷停机。维修人员直接断开故障回路端子更换线缆，全程仅耗时 12 分钟，对比之前使用无独立保护的旧卡，避免了整套调节回路失效引发的工艺波动。当班自控工程师说，分通道短路保护是这类连续生产装置备件必须看重的点。
