产品深度介绍
Foxboro FBM201 是 I/A Series DCS 系统的Compact 200 系列高密度模拟量输入模块，专为石油、化工、电力、冶金等流程工业的精准信号采集设计。模块提供8 路完全独立的隔离通道，每通道支持 0-20mA（FBM201）、0-100mV（FBM201b）、0-5V（FBM201c）或 0-10V（FBM201d）输入，兼容 2 线制变送器与自供电信号源。采用Sigma-Delta 16 位 ADC，每 25ms 完成一次采样，通道间 1500VAC 隔离，有效抑制工业环境电磁干扰，实现 **±0.03% 满量程精度与长期稳定性。FBM201 通过冗余 2Mbps 现场总线 ** 与 FCM/FCP 控制器通信，支持 A/B 双路径切换，单路径故障自动无扰切换。热插拔设计允许在线更换模块，无需拆除现场接线或停机，正面 LED 指示灯直观显示运行 / 故障状态，是流程工业高精度数据采集的核心 I/O 部件。

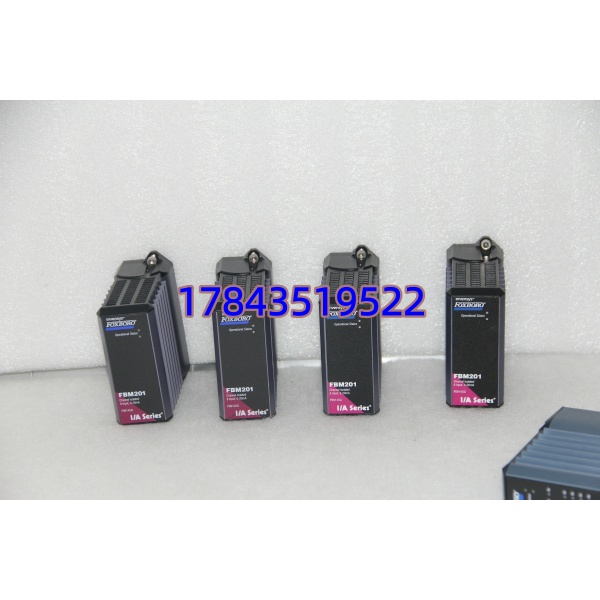

FBM201
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | FBM201（Compact 200 系列） |
| 功能类型 | 8 通道隔离模拟量输入模块 |
| 通道配置 | 8 路独立差分通道，通道间 1500VAC 隔离 |
| 输入范围 | FBM201：0-20mA DC；FBM201b：0-100mV DC；FBM201c：0-5V DC；FBM201d：0-10V DC |
| 分辨率 | 16 位（0.0015% 精度） |
| 精度 | ±0.03% 满量程（含线性度） |
| 转换时间 | 25ms / 通道，可编程滤波 |
| 通信接口 | 冗余 2Mbps 现场总线（Module Fieldbus） |
| 电源 | 24VDC 冗余输入（+5%/-10%），功耗 7W |
| 工作温度 | -40°C ~ +70°C（G3 级恶劣环境） |
| 尺寸 / 重量 | 130mm×25mm×150mm，约 0.4kg |
| 认证 | CE、UL、ISA S71.04 G3 级环境认证 |

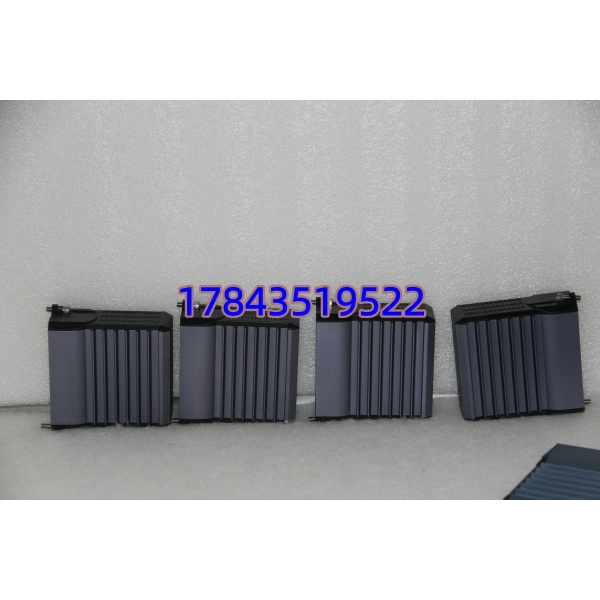

FBM201
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 确认 DCS 系统处于运行或安全停机状态，记录 I/O 组态
- 佩戴防静电手环，在防静电垫操作，避免静电损坏模块
- 准备十字螺丝刀（PH1）、标签纸、手机（拍照记录接线）
阶段二：拆卸旧模块（15 分钟）
- 打开 Compact 200 系列机架前门，定位 FBM201 模块
- 拔掉模块前侧 37 针 D-sub 接线端子，按通道标记线号（如 CH1+、CH1-）
- 拧下模块上下固定螺丝，垂直向外平稳拔出模块
- 检查背板连接器针脚有无弯曲、氧化，用无尘布擦拭干净
阶段三：安装新模块（15 分钟）
- 从防静电袋取出新模块，核对型号
- 对准机架槽位背板连接器，垂直均匀用力推入，直至完全到位
- 拧紧上下固定螺丝，扭矩约 0.5 N・m，确保模块固定牢固
- 按标记恢复接线，确保端子压接紧固，无松动、短路风险
自检清单
- 型号核对无误，外观无破损
- 模块完全插入背板，接触良好
- 固定螺丝已拧紧，无松动
- 接线通道正确，正负极匹配设计
阶段四：上电测试与组态（20 分钟）
- 确认机架 24VDC 电源正常，模块上电后 PWR 常亮、RUN 闪烁
- 通过 I/A Series 组态软件扫描机架，确认 在线
- 配置通道参数：选择输入类型（0-20mA/0-10V）、滤波周期
- 信号测试：接入标准信号源（如 4-20mA），核对采样值精度
- 连续运行 30 分钟，模块无报警、通讯稳定，采样精度达标
⚠️ 如遇问题
- 模块不识别 → 检查背板接触、重新插拔，确认固件版本兼容
- 信号跳变 → 检查接线屏蔽接地、增加滤波时间常数
- 精度偏差 → 核对输入类型组态、检查信号源校准状态

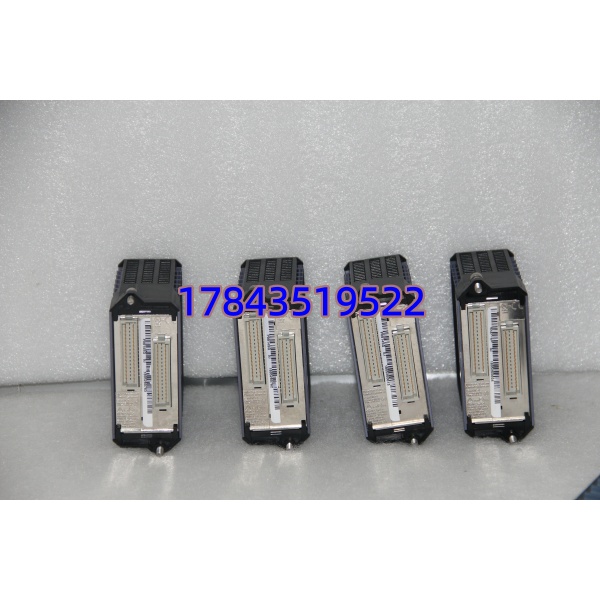

FBM201
常见问题解答（FAQ）
A：同属 Compact 200 系列，但功能不同：
- ：8 通道模拟量输入（电流 / 电压），用于传感器信号采集
- FBM202：8 通道模拟量输出（4-20mA），用于驱动调节阀、变频器等执行器选型需根据现场信号方向（输入 / 输出）匹配。
Q2：更换模块需要重新组态通道参数吗？A：无需重新组态。同型号模块直接更换后，系统自动读取原有组态配置，通道类型、滤波参数保持不变，上电即可正常采集信号。
A：电气兼容 HART 信号，可接入 HART 变送器的 4-20mA 模拟信号，但模块本身不支持 HART 数字通讯（需专用 HART 模块如 FBM211），仅采集模拟量值。
Q4：你们的产品是全新原装吗？有质保吗？A：我们提供的 为全新原装正品（New Surplus），可提供原厂序列号、装箱单及出厂检测报告，支持官网溯源。产品提供12 个月质保，非人为损坏的硬件故障可免费换新或维修。
A：不能直接接入。 仅支持电流 / 电压信号；热电偶需配温度变送器（转 4-20mA），RTD 需用专用温度输入模块（如 FBM203）。
