描述
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 标准型号 | FBM201（变体 FBM201b/FBM201c/FBM201d 信号量程各不通用） |
| 通道数量 | 8 路独立模拟输入通道 |
| 标准信号量程 | 0 ~ 20 mA DC（默认 4~20mA 回路变送器） |
| 电气隔离 | 通道对地 3000 VAC 隔离，通道间分组隔离 |
| 协议兼容 | 支持标准 HART 变送器信号 |
| 总线接口 | 冗余 2 Mbps FBM 现场总线 |
| 供电方式 | 背板 24 V DC 供电 |
| 典型功耗 | ≤12 W |
| 工作温度 | -40 ℃ ~ +70 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 配套底座 | I/A 标准 200 系列 FBM 安装底板 |
| 诊断功能 | 回路开路检测、超量程报警、通道故障上报 |
| 合规标准 | ISA G3 恶劣环境等级、CE、UL 工业认证 |
产品深度介绍

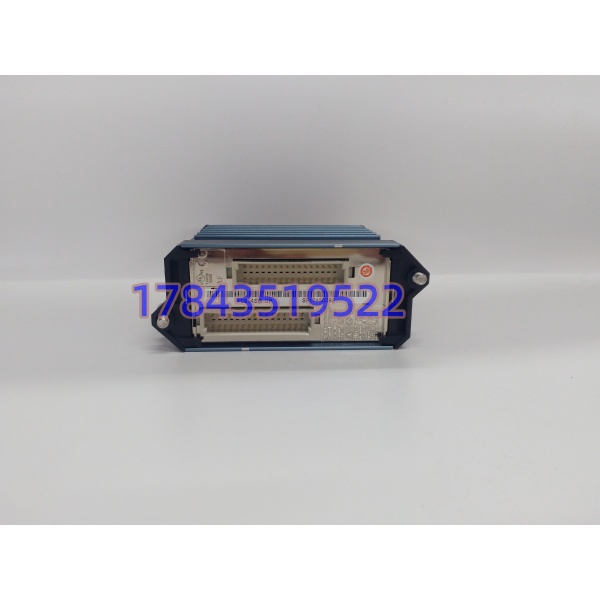

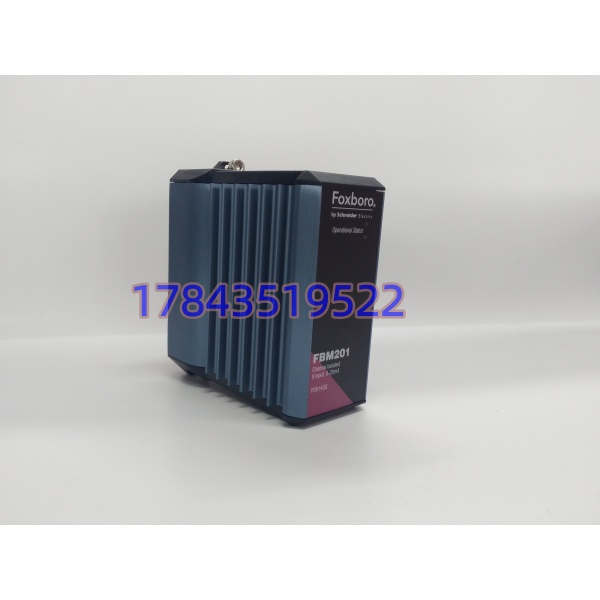

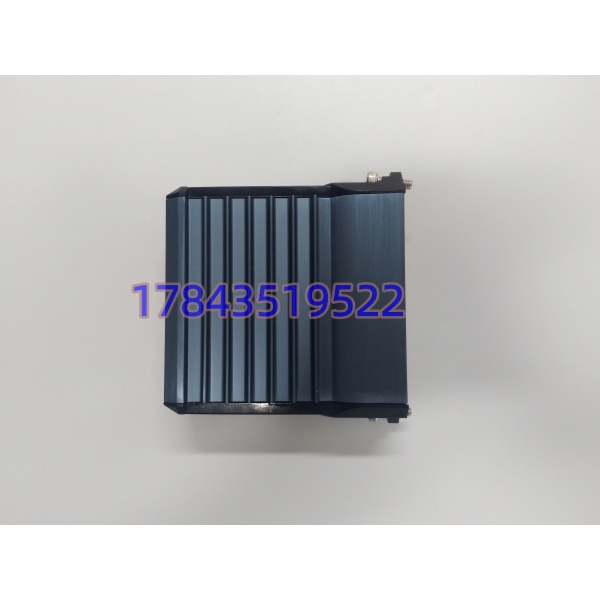

FBM201 是 Foxboro I/A Series DCS 主流模拟量输入模块，负责采集现场压力、液位、流量、温度变送器 4~20mA 测量信号，转换为数字量通过冗余现场总线传输至控制处理器。 模块每通道具备独立隔离电路，降低现场浪涌、电磁干扰向系统侧传导；硬件兼容 HART 信号，可对接智能变送器读取设备诊断信息。广泛部署于早年投产连续流程工厂。原厂不再生产，现货备件用于老旧 I/A 系统故障替换；FBM201/b/c/d 量程互不兼容，不可直接互换。
应用场景与行业案例
现场运维常会碰到一类现象：部分测点数值频繁跳变、偶尔显示开路报警。多数人员优先排查变送器与现场线缆，忽略 FBM 模块输入调理电路老化。这类软故障没有固定发作时间，全线停机排查成本极高。
典型应用场景：
- 石油炼化 – 精馏塔、加氢装置 I/A DCS 控制系统 采集流量、液位、压力测点，连续生产工况不允许监控信号长时间丢失。
- 火力发电 – 电厂脱硫、除灰辅控 I/A 平台 大量存量 FBM 模块长期运行，模块老化容易造成测点异常。
- 煤化工 – 合成氨、甲醇生产线 装置测点密集，隔离设计抵御大功率变频器带来的电磁干扰。
- 造纸行业 – 制浆、蒸发工段自动化系统 现场湿度偏高，对板卡防潮、抗腐蚀性能要求严格。
- 制药精细化工 – 连续工艺反应装置监测控制
案例：某炼化精馏塔测点大面积异常 去年夏季高负荷运行期间，精馏塔一组流量、液位测点随机报开路故障。检修人员逐台校验现场变送器，线缆绝缘测试无异常。最终定位机架 FBM201 模块内部通道电路衰减。 原厂订货周期长达 9 周，装置无法长期依靠人工就地巡检。我们完成全通道信号模拟、总线通讯测试后加急发货。模块上机，下载原有通道组态，全部测点恢复稳定。 工厂后续完善备件清单，常备同款 AI 模块应对突发故障。
