描述
产品深度介绍

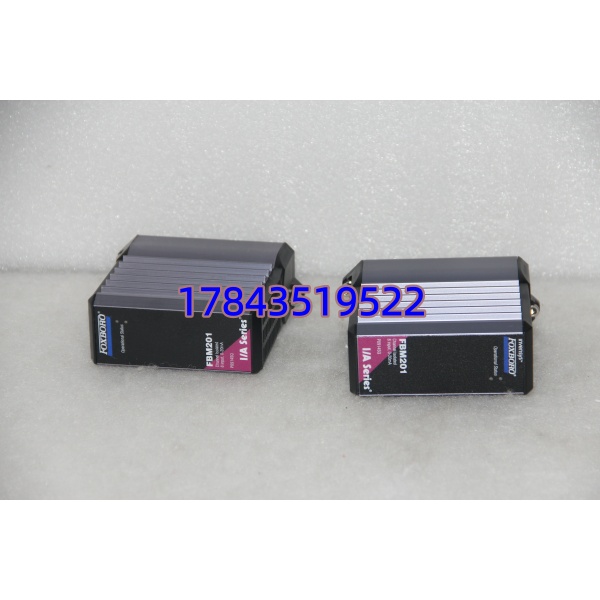

Foxboro FBM201 是 I/A Series DCS 的Compact 200 系列基础模拟输入模块，用于采集现场二线制变送器的0-20mA（含 4-20mA）标准电流信号。每通道电气隔离（通道间 / 对地），抗干扰强；采用Σ-Δ ADC，16 位分辨率，每 25ms 更新一次，精度达 ±0.03% 满量程 。
模块通过2Mbps 冗余现场总线与 FCM/FCP 控制器通信，支持热插拔与通道级诊断，适配 ISA S71.04 G3 级恶劣环境（化工 / 电力 / 油气）。
型号变体（FBM201 系列）
- FBM201：0–20 mA DC（电流，最常用）
- FBM201b：0–100 mV DC（毫伏，热电偶 / 微变送器）
- FBM201c：0–5 V DC（电压）
- FBM201d：0–10 V DC（电压）

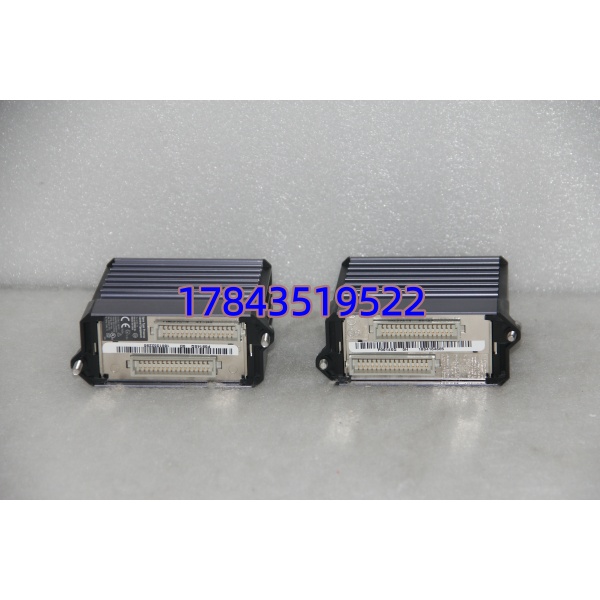

FBM201.
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 通道数 | 8 路，全隔离（通道间 / 对地） |
| 输入量程 | FBM201：0–20 mA DC（4–20mA 兼容） |
| 精度 / 温漂 | ±0.03% 满量程；±50 ppm/℃ |
| 转换 / 更新 | Σ-Δ ADC；16 位；25ms / 通道 |
| 通信 | 2Mbps 冗余现场总线（对接 FCM/FCP） |
| 电源 | 24VDC ±10%；功耗约 5–7W |
| 工作温度 | 0°C ~ +60°C（G3 级环境） |
| 防护 / 认证 | IP20；CE/UL/IECEx；RoHS 合规 |
| 尺寸 / 重量 | 104×45×114mm；约 0.28kg |

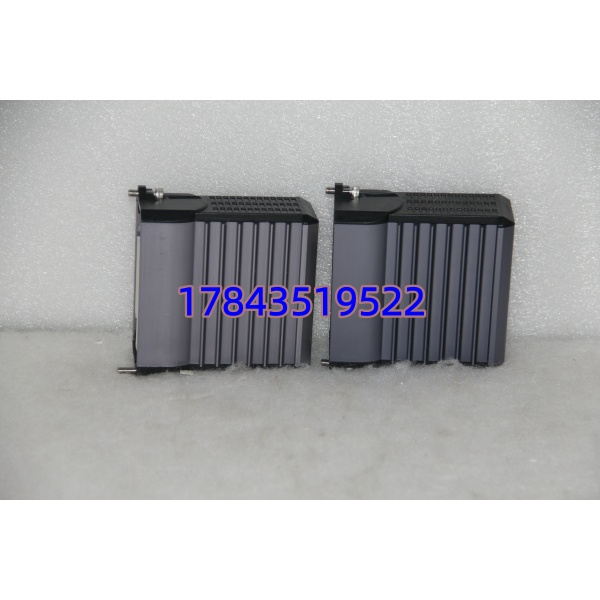

FBM201.
配套端子板（TA）
- P0914XS：标准 8 路电流输入端子板（非 HART）
- P0916BX：HART 兼容端子板（配 FBM216，不可混用）
- 接线：二线制 4-20mA，屏蔽层单端接地
常见问题解答（FAQ）
Q1: FBM201 支持 HART 吗？A: 原生不支持 HART；需 HART 时用FBM216+P0916BX组合。
Q2: 能直接替换 FBM01 吗？A: 功能兼容，但硬件 / 底座不同，需更换背板与端子板。
Q3: 支持冗余配置吗？A: 模块本身单槽位；可在系统侧做冗余 I/O 组态，配冗余 FCP/FCM。
Q4: 质保多久？售后有保障吗？A: 提供12 个月质保，覆盖非人为硬件故障；可提供出厂测试报告、序列号溯源及远程技术支持。
