描述
关键技术规格
| 参数项目 | 参数信息 |
|---|---|
| 标准输入信号 | 4～20 mA DC，回路阻抗 170 Ω |
| 标准气压输出 | 3～15 psi（20～100 kPa） |
| 供气压力要求 | 最低 20 psi（140 kPa）洁净仪表风 |
| 线性度 | ≤±0.5% 满量程 |
| 迟滞误差 | ≤0.3% 满量程 |
| 型号后缀释义 | B = 螺栓密封防尘壳体；12=3–15psi 输出；S = 集成供气、输出压力表 |
| 安装方式 | 阀门支架安装、管道安装、墙面安装 |
| 气接口规格 | 1/4 NPT（供气、信号输出） |
| 电气接口 | 预留 1/2 英寸 NPT 电缆螺纹口 |
| 防护等级 | NEMA 4X / IP65 |
| 工作环境温度 | -25 ℃ ~ +70 ℃ |
| 壳体材质 | 低铜铸铝合金，环氧喷涂 |
| 动作特性 | 支持正作用 / 反作用现场可调 |
产品深度介绍

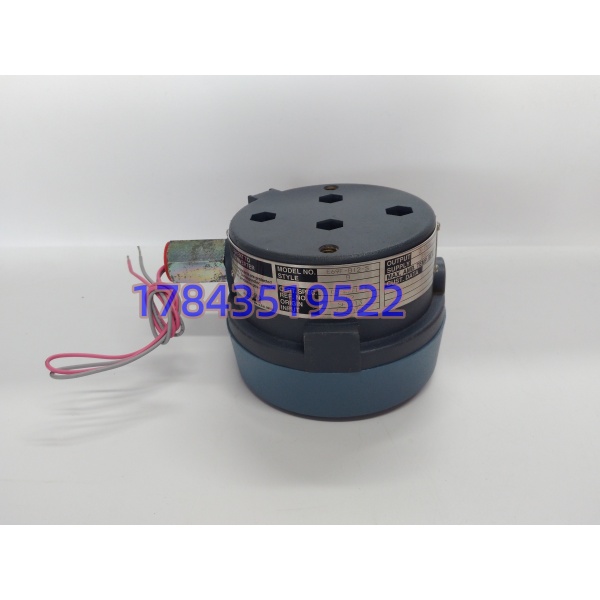

E69F-B12-S 是 Foxboro 经典现场式 I/P 电气转换器，作为 DCS 系统与气动调节阀之间的信号接口。DCS 输出 4–20mA 模拟信号送入转换器，等比例转换成气动压力输出，控制阀门开度实现流量、液位、温度闭环调节。

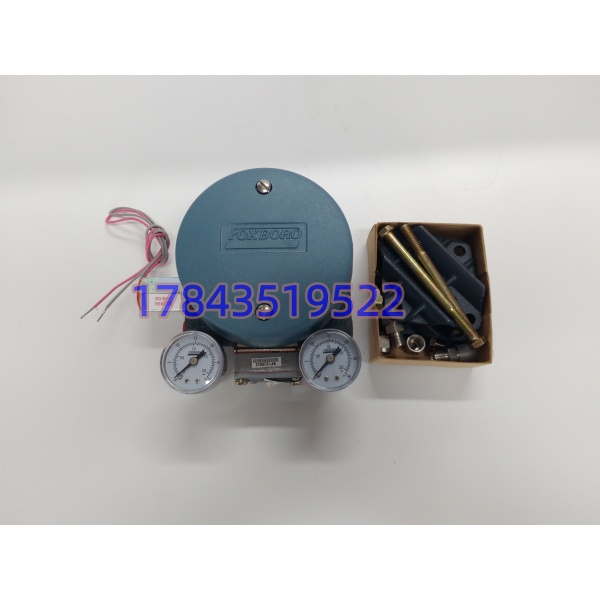

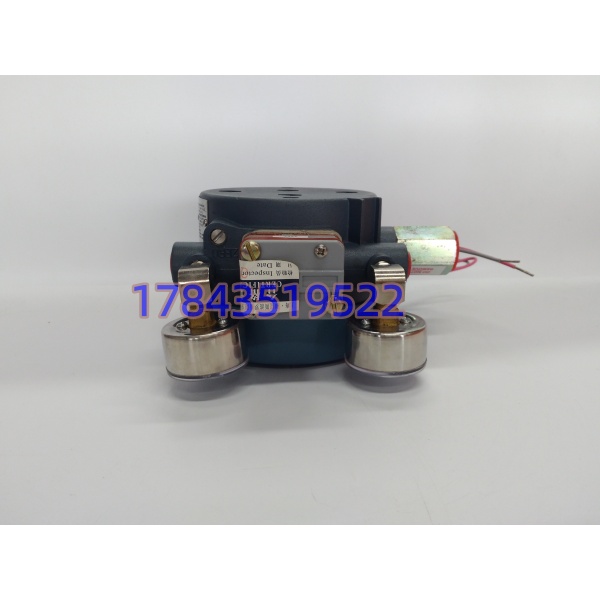

型号自带双压力表，现场可直观读取供气压力与输出信号气压，大幅简化回路调试与故障排查。大量炼化、电厂老装置保留大量气动调节阀，一旦 I/P 转换器失效，对应调节回路无法自动控制，只能切就地手动操作。整套阀门改造工程量大，企业普遍储备同型号备件。
应用场景与行业案例
流程装置运维常会遇到典型难题：关键调节回路 I/P 转换器膜片老化、喷嘴堵塞，阀门自动调节失效。持续手动操作增加操作人员负荷，遇到工艺波动存在失控风险。
典型应用场景：
- 石油化工行业 – 精馏塔、反应器调节回路 进料阀、回流阀、蒸汽加热阀配套气动执行机构信号转换。
- 火力、热电电厂 – 锅炉辅机自控系统 减温水调节阀、烟气挡板气动执行机构信号转换。
- 煤化工装置 – 合成回路压力流量调节 高压工况气动调节阀配套信号转换设备。
- 油气长输管道、水处理厂区自控 远程站点气动切断阀、调节阀门信号转换。
案例：华东某炼化芳烃装置抢修 一套精馏塔回流调节阀自动调节失灵，中控输出信号正常，但阀门开度不跟随变化。现场排查确认 E69F-B12-S 内部喷嘴被仪表风中杂质堵塞，气压输出卡死。 原厂订货周期长达 9 周，无法满足连续生产要求。现货备件到货后完成支架拆装、仪表风管路对接、4–20mA 回路接线，现场标定零点与量程。2 小时恢复自动调节。 检修结束后，车间统一梳理全部 E69F 系列转换器，建立定期吹扫维护清单。
质量透明化检测流程
- 入库验收检测 核对完整型号标识；壳体无磕碰、螺纹无滑丝；压力表表盘无破损漏气；气路接头完好。
- 上机功能测试 接入标准电流信号源与洁净气源；逐点 4mA、12mA、20mA 标定，校验输出气压线性度；记录零点、量程误差，可提供标定记录。
- 密封性测试 稳压保压测试，确认壳体、接头无漏气现象。
- 参数信息备案 记录设备序列号，区分正作用 / 反作用出厂设置。
- 最终质检封装 粘贴 QC 合格标签；独立防护包装，防止运输震动造成压力表损坏。
