描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 通道配置 | 8 路独立隔离电流输出 |
| 输出信号 | 0–20mA / 4–20mA（软件可配置） |
| 精度 | ±0.05%~±0.1% 满量程（25°C） |
| 分辨率 | 12 位（≥0.01% FS） |
| 负载能力 | 最大 750Ω（20mA 时） |
| 隔离特性 | 通道间 / 通道对地全隔离，2500Vrms |
| 通信支持 | 兼容 HART（可接 HART 智能设备） |
| 冗余配置 | 支持双模块冗余（AOUTR 功能块） |
| 故障安全 | 每通道可设：保持 / 回退（0mA） |
| 供电 / 功耗 | 24V DC，典型≤10W |
| 工作环境 | -40°C ~ +70°C；湿度 5%–95%（无凝露）；G3（恶劣）环境 |
| 物理特性 | 挤压铝外壳；102×45×104mm；约 0.28kg；IP20 |
| 兼容性 | 适配 I/A Series 200 系列基座，支持热插拔 |

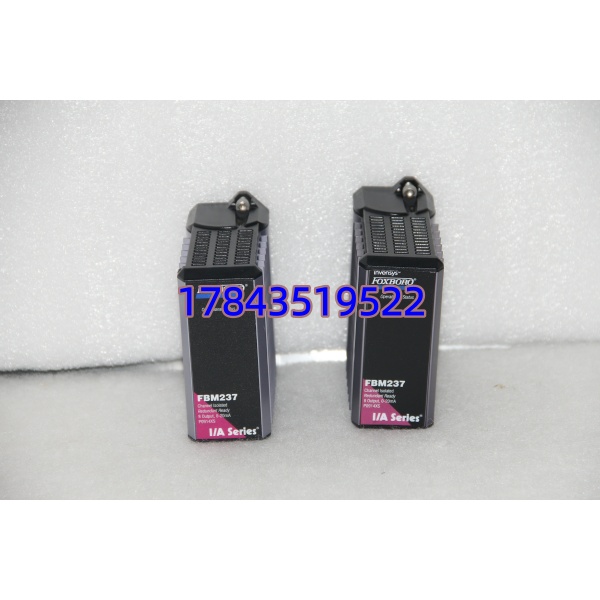

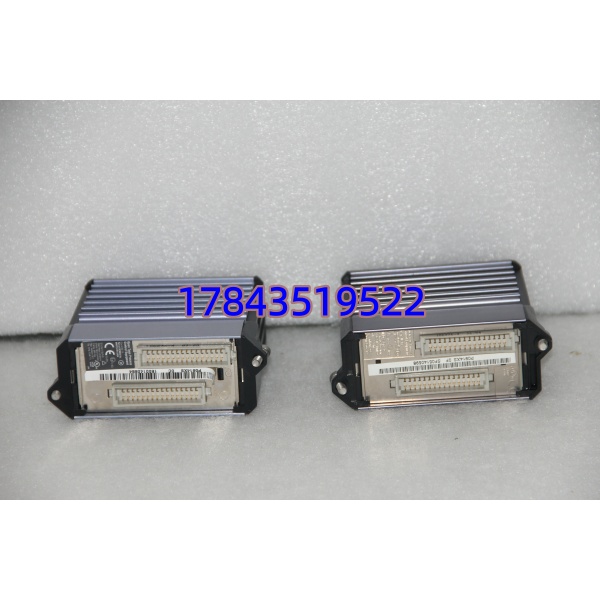

FBM237
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 支持热插拔，系统运行中可直接更换，无需停机。
- 佩戴防静电手环，防止静电损坏模块。
工具准备：
- 防静电手环、十字螺丝刀、万用表、标签纸
备份工作：
- 记录槽位号、组态参数（输出范围、故障安全、冗余设置）
阶段二：拆卸旧模块（5 分钟）
- 松开面板螺丝，捏住拉手平稳抽出旧模块。
- 检查背板连接器无弯曲、无氧化。
阶段三：安装新模块（5 分钟）
- 核对型号 FBM237 (P0915SY)。
- 对准导轨与背板，平稳推入至完全到位，拧紧面板螺丝。
阶段四：现场接线（15 分钟）
- 适配端子板（如 P0926EQ）：
- OUT+ / OUT-：接执行器 / 阀门定位器电流输入端
- HART：如需 HART 通信，并联 HART 调制解调器
- 屏蔽层：单端接地（控制柜侧）
- 接线后用万用表测量回路电阻正常、无短路。
阶段五：上电与组态下载（10 分钟）
- 模块 PWR 灯常亮，无报错。
- I/A Series 组态：
- 选择模块型号 FBM237
- 设置输出范围（0–20mA/4–20mA）、故障安全动作
- 冗余模式：配对模块并启用 AOUTR 功能块
- 下载组态，强制输出测试：4mA→20mA 线性正常，现场执行器动作平稳。

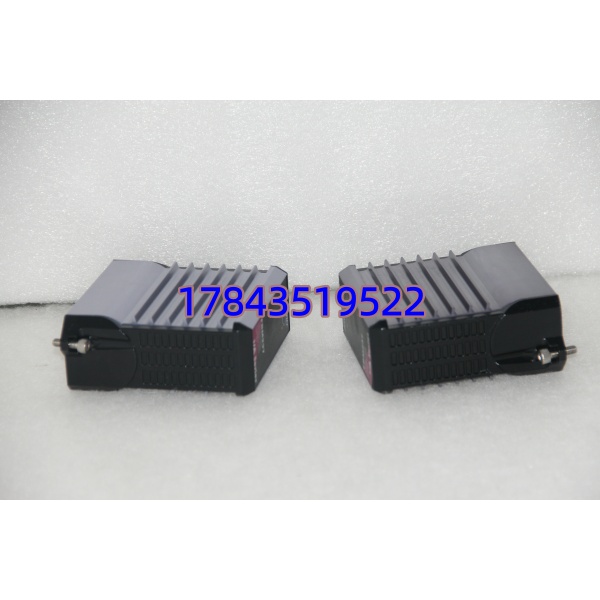

FBM237
常见问题解答（FAQ）
Q1：FBM237 与普通 AO 模块有何区别？
A：核心是隔离、精度、HART 与冗余能力：
- FBM237：8 路全隔离（2500Vrms）、高精度（±0.05% FS）、原生支持 HART、可冗余、G3 环境耐受，适合关键控制回路（如控制阀、液位 / 流量调节）。
- 普通 AO 模块：多为非隔离或低隔离、精度 ±0.2%~±0.5%、无 HART、不支持冗余，仅用于非关键回路。
Q2：FBM237 冗余如何工作？
A：双模块冗余 + 公共端子板：
- 冗余对配置相同输出值，同步驱动现场设备
- 单模块故障时，故障通道切为 0mA，正常模块无缝接管输出
- 由 AOUTR 功能块管理冗余切换，切换时间 < 100ms，无扰动
Q3：输出信号波动大、不稳定，如何解决？
A：按以下排查：
- 接线：检查屏蔽单端接地、接线紧固、无干扰（远离变频器 / 电机）
- 负载：确认回路电阻≤750Ω，无虚接
- 组态：增加输出滤波（如 100ms）、避免频繁小幅调整
- HART：HART 设备并联时，检查调制解调器与回路阻抗匹配
Q4：FBM237 可替代哪些旧型号？
A：可直接替代 Foxboro 100 系列 FBM07（4 路 AO）、FBM17（8 路非隔离 AO），在 I/A Series 系统中兼容互换，性能与稳定性显著提升。
