描述
产品深度介绍
Foxboro FBM231 是 I/A Series DCS 的 FBM230 系列冗余串口集成模块，专为石油、化工、电力、冶金等流程工业第三方串口设备接入设计。模块提供4 路完全独立的隔离串口，每端口可通过软件独立组态为 RS-232/RS-422/RS-485 模式，单模块最多接入64 台 RS-485 设备或4 台 RS-232/422 直连设备，支持 Modbus RTU、ASCII 等通用协议。采用双模块主从冗余架构（Master/Tracker），双模块并行运行，主模块故障时无缝自动切换，确保通信不中断。每通道2500VAC 电气隔离，抗工业环境电磁干扰，支持热插拔在线更换，正面 LED 直观显示端口 / 冗余状态，是智能工厂多设备、高可靠串口数据采集的核心 I/O 部件。

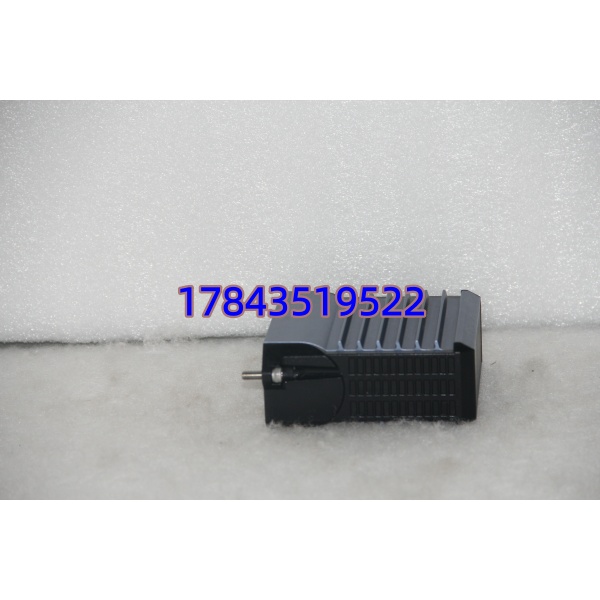

FBM231
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 / 部件号 | FBM231 / P0926GV |
| 功能类型 | 4 端口隔离串口通信模块（FDSI） |
| 端口配置 | 4 路独立隔离串口，每端口软件组态 RS-232/422/485 |
| 支持设备 | 最多 64 台 RS-485 设备；最多 4 台 RS-232/422 直连设备 |
| 通信参数 | 波特率 300~115200bps；8 位数据；奇 / 偶 / 无校验；1/2 停止位 |
| 冗余架构 | 双模块主从冗余，故障自动切换，支持在线角色切换 |
| 隔离等级 | 每通道 2500VAC 电气隔离 |
| 通信接口 | 冗余 2Mbps 现场总线（Module Fieldbus） |
| 电源 | 24VDC 冗余输入（±10%），功耗 7W |
| 工作温度 | -40°C ~ +70°C（G3 级恶劣环境） |
| 尺寸 / 重量 | 102mm×114mm×104mm，约 0.28kg |
| 认证 | CE、ATEX、CSA、ISA S71.04 G3 级环境认证 |

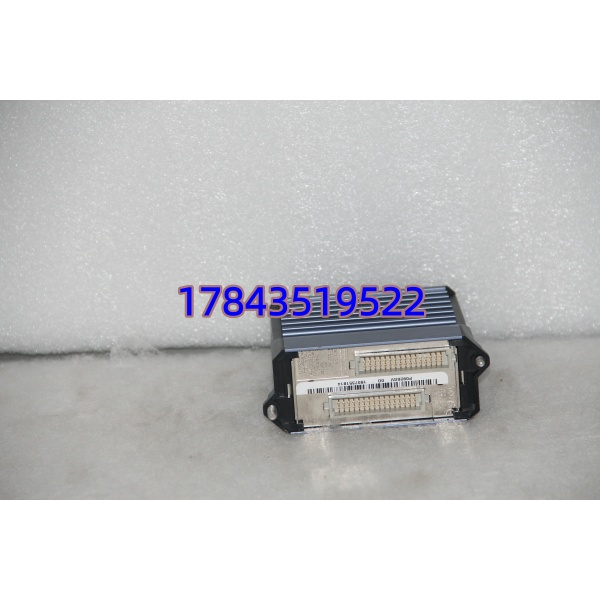

FBM231
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 确认 DCS 系统运行 / 安全停机，记录串口组态与冗余配置
- 防静电手环 + 防静电垫操作，避免静电损坏模块
- 十字螺丝刀（PH1）、标签纸、手机（拍照留档）
阶段二：拆卸旧模块（15 分钟）
- 打开 Compact 200 机架前门，定位 FBM231
- 拔掉前侧 DB-25 串口端子，按端口标记线号（Port1/2/3/4）
- 拧下上下固定螺丝，垂直平稳拔出模块
- 检查背板针脚无弯曲 / 氧化，无尘布擦拭干净
阶段三：安装新模块（15 分钟）
- 防静电袋取出新模块，核对型号FBM231/P0926GV
- 对准槽位背板连接器，垂直均匀用力推入到位
- 拧紧固定螺丝（扭矩≈0.5N・m），确保牢固
- 按标记恢复接线，端子压接紧固，无松动 / 短路
自检清单
- 型号核对无误，外观无破损
- 模块完全插入背板，接触良好
- 固定螺丝拧紧，无松动
- 接线端口正确，串口收发极性匹配
阶段四：上电测试与组态（20 分钟）
- 机架 24VDC 正常，模块 PWR 常亮、RUN 闪烁
- I/A 组态软件扫描机架，确认 FBM231 在线
- 端口配置：选择 RS-232/422/485 模式，设置波特率 / 校验位
- 通信测试：接入串口设备，核对数据收发正常
- 冗余测试：手动切换主从模块，确认通信无中断
- 连续运行 30 分钟，无报警、通讯稳定、冗余切换正常
⚠️ 常见问题
- 模块不识别 → 背板接触不良 / 固件不兼容，重新插拔或升级固件
- 串口无通信 → 接线极性错 / 波特率 / 校验位不匹配，核对参数
- 数据丢包 → 屏蔽接地不良 / 终端电阻缺失，优化接地并加 120Ω 电阻

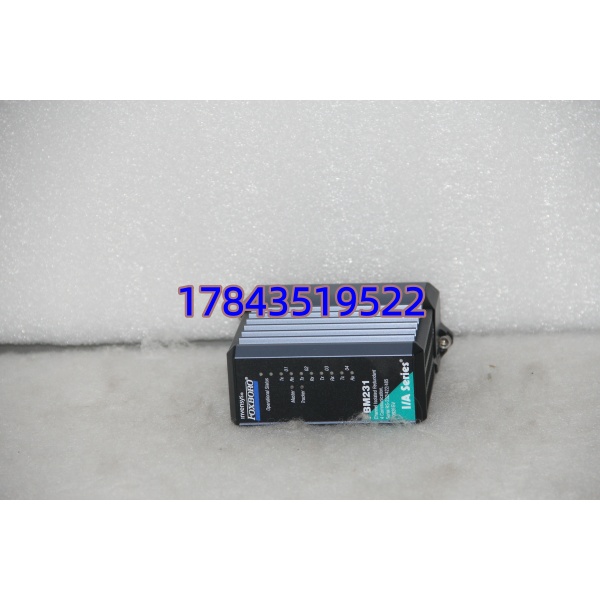

FBM231
常见问题解答（FAQ）
Q1：FBM231 与 FBM230 的核心区别？A：- FBM230：单 / 双端口以太网或基础串口，无冗余功能，用于普通通信场景
- ：4 端口 + 双模块冗余，支持更多设备与高可靠通信，用于关键流程控制
A：不支持 TCP/IP，仅支持串口 Modbus RTU（RS-232/422/485），需以太网通信请选 FBM230 以太网型号。
Q3：冗余配置时需要两套完全相同的模块吗？A：，双模块型号 / 固件版本一致，分别接入独立终端组件，实现硬件级冗余。
Q4：需要额外配串口终端电阻吗？A：每端口自带 DIP 开关，可选择是否接入 120Ω 终端电阻，RS-485 总线两端建议启用。
Q5：你们的产品是全新原装吗？有质保吗？A：全新原装正品，提供原厂序列号、装箱单及检测报告，支持官网溯源。12 个月质保，非人为损坏免费换新 / 维修。
