产品深度介绍

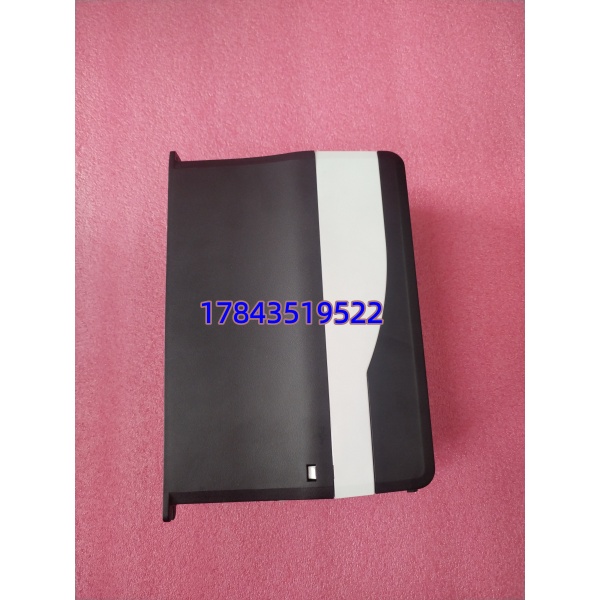

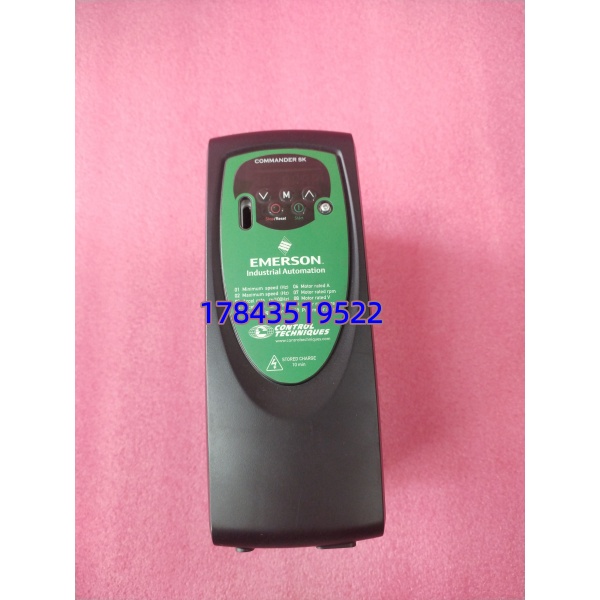

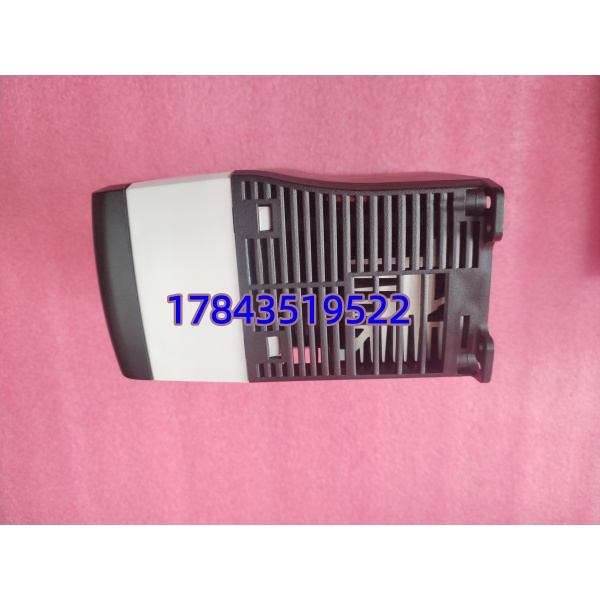

艾默生 SKC3400300 是原 Control Techniques（现艾默生旗下）推出的 Commander SK 系列高性能变频器，额定功率 3kW，适配三相 380-480V 交流电机，广泛用于工业自动化、风机、水泵、输送机、包装机械等场景。
采用开环矢量控制与 V/F 控制双模式，低速转矩足、调速精度高；内置过载、过压、过流、短路、过热保护，运行稳定可靠。自带 RS485（Modbus RTU）通讯接口，支持组网监控；体积紧凑、安装灵活，适合机柜内密集布置。
SKC3400300
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | SKC3400300（Commander SK） |
| 品牌 | 艾默生 Emerson（CT） |
| 额定功率 | 3kW（4HP） |
| 输入电压 | 380–480V AC 三相 |
| 额定输出电流 | 7.2A |
| 控制方式 | V/F 控制、开环矢量控制 |
| 输出频率 | 0–1500Hz |
| 载波频率 | 3–18kHz（可调） |
| 通讯接口 | RS485（RJ45），支持 Modbus RTU |
| 模拟量输入 | 0–10V、0–20mA、4–20mA |
| 保护功能 | 过载、过压、过流、短路、过热、欠压 |
| 制动功能 | 内置能耗制动晶体管 |
| 防护等级 | IP20 |
| 工作温度 | -10°C ~ +40°C |
| 安装方式 | 壁挂 / 机柜安装 |
| 尺寸（长 × 宽 × 高） | 335 × 210 × 150 mm |
| 重量 | 约 2.9 kg |
SKC3400300
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 确认断电并挂牌，等待电容放电≥5 分钟
- 准备：十字螺丝刀、万用表、绝缘胶带
- 核对电机参数：电压、电流、功率、极数
- 拍照记录原有接线，避免错接
阶段二：主回路接线
- L1/L2/L3：接三相 380–480V 电源
- U/V/W：接电机三相绕组
- PE：可靠接地（必接）
- 制动电阻：如需频繁启停 / 制动，外接制动电阻
阶段三：控制与通讯接线
- RS485（RJ45）：接入 PLC / 上位机通讯
- 模拟量输入：0–10V 或 4–20mA 接调速信号
- 数字输入：启停、正反转、多段速等
- 继电器输出：故障、运行、就绪信号
阶段四：上电与参数设置（20 分钟）
- 先空载上电，检查电源灯正常、无报警
- 输入电机铭牌参数：额定电压、电流、频率、转速
- 选择控制模式： 矢量控制（推荐） 或 V/F
- 设置加减速时间：负载惯性大则延长时间
- 通讯参数：波特率、地址、协议（Modbus RTU）
- 带载试运行：低速启动，检查转向、振动、温升
SKC3400300
常见问题解答 FAQ
Q1：这款变频器适配什么负载？A：通用型，适配风机、水泵、输送机、搅拌机械、包装设备等；3kW 适配 4 极电机约 3kW，重载需降容。
Q2：支持远距离通讯吗？A：自带RS485（Modbus RTU），理论传输距离 1200m，建议终端加 120Ω 电阻，布线远离动力线。
Q3：可以直接替换老款 CT 变频器吗？A：引脚定义兼容，可直接替换；建议核对固件版本，必要时恢复参数默认值后重新设置。
Q4：运行时报 “过流” 怎么办？A：常见原因：
- 电机接线错误或绝缘损坏
- 负载卡死、机械阻力过大
- 加减速时间过短排查：断电检查电机与机械，延长加减速时间，降低载波频率。
