描述
产品深度介绍
KJ4110X1‑BC1 是艾默生 DeltaV DCS 标配的16 路数字输入模块，用于采集现场阀门、泵、继电器、限位开关等设备的开关量状态信号，并上传至 DeltaV 控制器进行逻辑运算与监控。模块支持干接点 / 湿接点输入，每路带光电隔离，抗干扰强，适合化工、电力、油气等强电磁干扰环境长期稳定运行。
这款卡件采用工业级宽温设计（‑40°C～+70°C），低功耗（<5W），支持即插即用，可直接安装在 DeltaV 标准 I/O 机架上。模块自带自诊断功能，可实时检测通道故障、断线或短路，配合 DeltaV 软件可快速定位问题，有效减少现场排查时间，降低非计划停机风险。
KJ4110X1-BC1.
关键技术规格
| 参数项 | 具体参数 |
|---|---|
| 型号 | KJ4110X1‑BC1（12P1869X012） |
| 品牌 | Emerson（艾默生） |
| 系统适配 | DeltaV DCS 系统 |
| 通道数 | 16 路数字输入（DI） |
| 输入类型 | 干接点 / 湿接点（24V DC） |
| 隔离方式 | 光电隔离（每路独立） |
| 供电 | 24V DC（18–32V 宽压） |
| 功耗 | ≤5 W |
| 工作温度 | ‑40°C～+70°C |
| 储存温度 | ‑40°C～+85°C |
| 防护等级 | IP20 |
| 安装方式 | DeltaV 标准 I/O 导轨，即插即用 |
| 尺寸（长 × 宽 × 高） | 110 × 45 × 70 mm |
| 重量 | 约 0.3 kg |
| 认证 | CE / UL / ATEX |
KJ4110X1-BC1.
入库质检全流程
- 入库溯源：核对艾默生原厂单据、序列号、出厂标签；外观无划痕、连接器洁净。
- 通电老化：接入 DeltaV 测试机架连续 24 小时运行，监测通道响应与稳定性。
- 电气检测：Fluke 测绝缘、接地连续性、通道隔离性能，排除隐性故障。
- 信号联动：搭配模拟开关联机，完整模拟 16 路信号采集→上传流程，确保每路正常。
- 封装出库：QC 签字、防静电袋密封、缓冲加固、贴合格标签；可提供测试视频 / 照片。
工控备件替换避坑要点

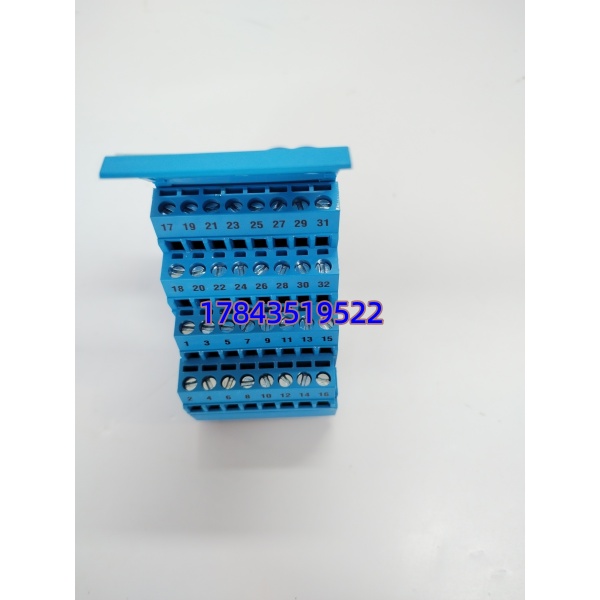

- 通道别接混：KJ4110X1‑BC1 是16 路 DI（0–15），接线时严格对应标签，曾遇现场接错通道，导致监控状态完全错乱，返工半天。
- 干 / 湿接点别搞反：湿接点需外接 24V，干接点直接接开关，接错会导致通道无信号或烧回路。
- 供电不能超标：24V DC 宽压但严禁超过 32V，现场电压波动大建议加稳压模块，避免烧输入回路。
- 静电防护必须到位：卡件精密，秋冬干燥徒手触碰易击穿。全程戴手环、防静电垫操作。
- 模块别插错槽位：DeltaV 机架槽位有定义，DI 模块不能插 AI/AO 槽位，下单前核对机架配置。
KJ4110X1-BC1.
常见问题解答
Q1：KJ4110X1‑BC1 是做什么用的？A：它是艾默生 DeltaV DCS 的16 路数字输入模块，专门采集现场阀门、泵、开关的通断状态，上传给 DCS 系统做监控和联锁。
Q2：可以直接替换旧模块吗？需要配置吗？A：同型号可直接替换，无需软件重新配置，插好线系统自动识别通道；更换前备份系统配置更稳妥。
Q3：支持热插拔吗？A：不支持热插拔，必须断电更换。带电操作易损坏背板连接器与模块输入芯片，甚至导致系统 I/O 总线异常。
Q4：质保多久？是全新原装吗？A：全新原装（New Surplus），非翻新；提供12 个月质保，可查序列号、提供原厂单据与质检报告。
Q5：和 KJ4110X1‑BC2 有什么区别？A：BC1 是标准 16 路 DI，BC2 是带 HART 的 16 路 DI，多了 HART 通讯功能，价格更高；普通开关量采集选 BC1 即可。
