产品深度介绍

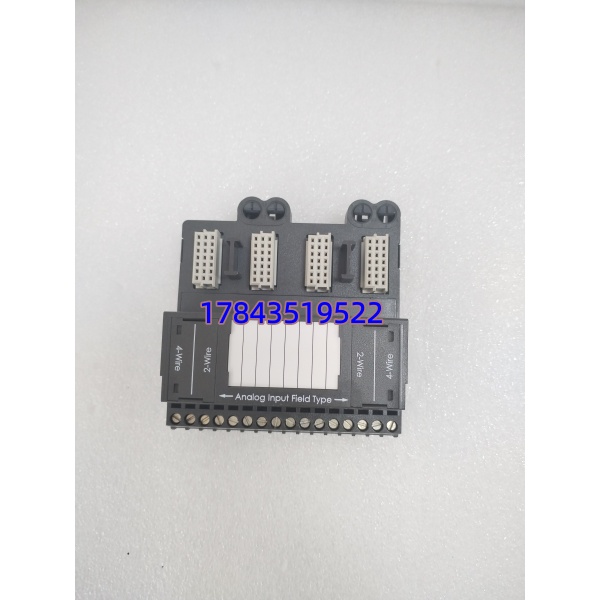

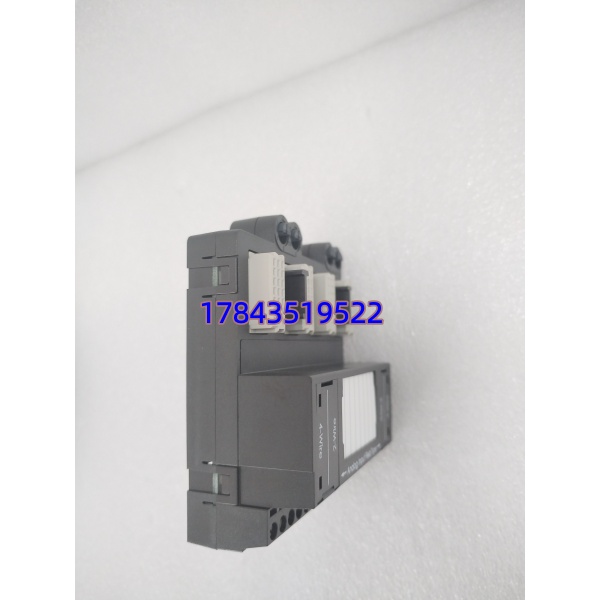

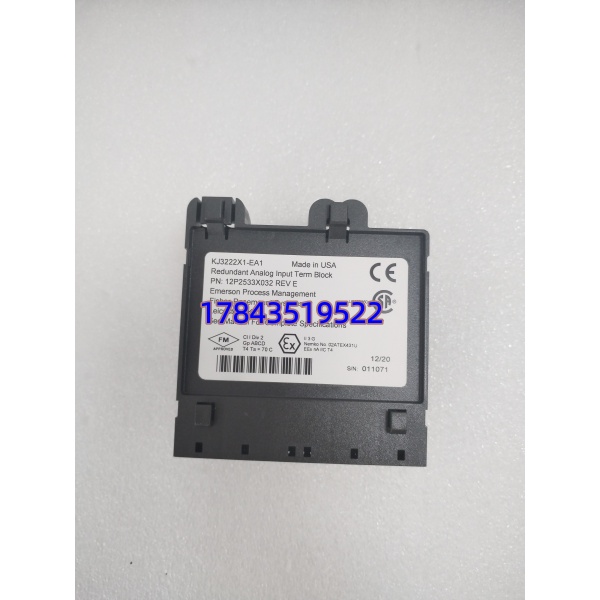

Emerson VE4033S2B1 是 DeltaV 系统专用的冗余型 8 通道模拟输入模块，核心用于化工、电力、油气等流程工业的现场信号采集。支持 4-20mA、1-5V 等标准模拟信号，集成 16 位高精度 ADC，转换精度可达 0.05%，适配温度、压力、流量等传感器信号输入。
模块自带硬件冗余设计，单通道支持双信号源冗余切换，故障切换时间 < 10ms，避免单点停机风险。兼容 HART 协议，可直接接入智能仪表，实现远程参数读写与诊断。宽温运行（-40°C~+70°C）、通道间 1500Vrms 电气隔离，抗干扰能力强，适配恶劣工业环境。
VE4033S2B1
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | VE4033S2B1（KJ3222X1-BA1） |
| 品牌 / 系列 | Emerson DeltaV M 系列 |
| 通道数 | 8 路模拟输入（单端 / 差分可选） |
| 输入信号 | 4-20mA（默认）、0-10V、1-5V |
| 分辨率 | 16 位 ADC，精度 ±0.05% |
| 通讯协议 | HART、DeltaV 本地总线 |
| 冗余功能 | 支持单通道双信号冗余，自动切换 |
| 隔离电压 | 通道间 1500Vrms，通道 – 系统间隔离 |
| 功耗 | 典型 120mA（12VDC），最大 150mA |
| 工作温度 | -40°C ~ +70°C |
| 存储温度 | -40°C ~ +85°C |
| 湿度 | 5%–95% RH（非凝结） |
| 尺寸（宽 × 高 × 深） | 41mm × 107mm × 105mm |
| 重量 | 约 0.18kg |
VE4033S2B1
质量透明化检测流程
- 入库验收检测
- 来源追溯：核对原厂装箱单、海关报关单
- 防伪识别：序列号官网查询，验证出厂日期
- 外观检查：无腐蚀、无划痕、无维修痕迹、引脚完好
- 附件核对：说明书、合格证、防静电袋齐全
- 上机功能测试
- 测试环境：DeltaV M 系列测试机架，配套 VE3002 电源
- 通电自检：LED 指示灯状态正常，无报错
- 通讯测试：HART 协议握手成功，数据传输稳定
- I/O 测试：4-20mA 全量程模拟，精度误差 < 0.05%
- 负载测试：连续运行 24 小时，温升 < 10°C
- 输出测试报告，可提供测试视频 / 照片
- 电气参数测试
- 绝缘电阻：500V 摇表测试，>10MΩ
- 接地连续性：导通电阻 < 0.1Ω
- 耐压测试：1500Vrms/1 分钟
VE4033S2B1
技术避坑指南
1. 固件版本不匹配
- 问题：新模块固件过新，与 DeltaV 旧系统通讯异常，报 “通讯超时”
- 避坑：
- 替换前读取原模块固件版本（标签或软件查询）
- 采购时明确要求固件版本≤V4.2.0（适配 DeltaV v12+）
- 版本差异时，联系供应商刷新固件
- 案例：某项目工程师换卡后，PLC 持续报错，2 天后发现固件从 V3.9 升至 V4.3，协议不兼容，降级后恢复正常。
2. DIP 开关配置错误
- 问题：站地址错误或终端电阻误设，导致网络通讯中断
- 避坑：
- 更换前拍照记录旧模块 DIP 开关位置
- 新模块上机前逐位复刻，重点核对站地址与终端电阻
- 总线两端终端电阻设为 ON，中间节点设为 OFF
- 提醒：拍照！拍照！拍照！这是最常见的低级错误。
3. 接线不规范
- 问题：正负极接反、屏蔽层两端接地，导致信号漂移或干扰
- 避坑：
- 对照接线图，4-20mA 正负极对应端子（+ 接 24V+，- 接信号端）
- 屏蔽层单端接地（机柜侧），避免两端接地形成环流
- HART 信号无需额外接线，直接叠加在 4-20mA 回路
- 警示：曾有工程师接反正负极，导致模块输入通道烧毁，损失上万元。
