产品深度介绍
KJ3102X1-BA1 是艾默生 DeltaV 系统专用的8 通道安全型模拟量输入模块，属于 M 系列 I/O 卡件核心型号，广泛应用于化工、电力、油气等流程工业 DCS 系统。模块支持 4-20mA 电流信号采集，兼容 HART 协议，可直接接入现场变送器，实现高精度数据采集与远程参数调试。
采用通道间电气隔离设计，单通道故障不影响其他回路，具备故障安全特性，符合工业防爆与安全标准。宽温设计（-40℃~+70℃），可适应严苛工业环境，模块化结构支持热插拔，减少停机维护时间。

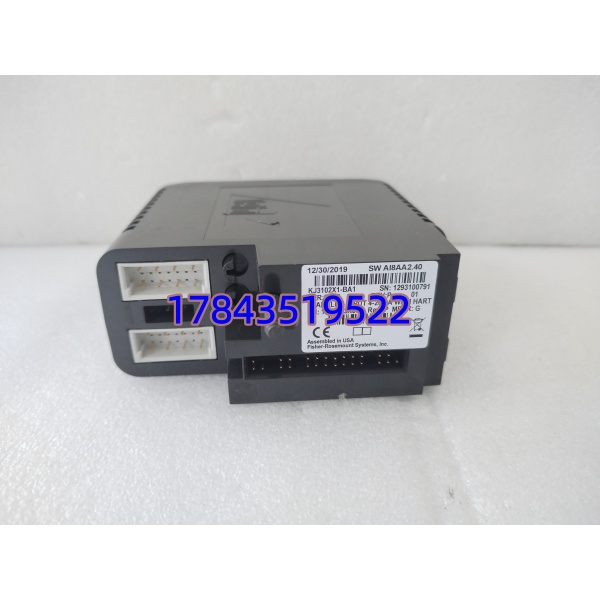

KJ3102X1-BA1.
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | KJ3102X1-BA1 |
| 通道数 | 8 通道模拟量输入 |
| 输入信号 | 4-20mA，支持 HART 通讯 |
| 分辨率 | 16 位 |
| 隔离特性 | 通道间隔离、通道与系统隔离 |
| 供电电压 | 18~32VDC（典型 24VDC） |
| 功耗 | ≤3W |
| 工作温度 | -40℃~+70℃ |
| 存储温度 | -40℃~+85℃ |
| 防护等级 | IP20 |
| 安装方式 | DIN 导轨安装 |
| 重量 | 约 1kg |

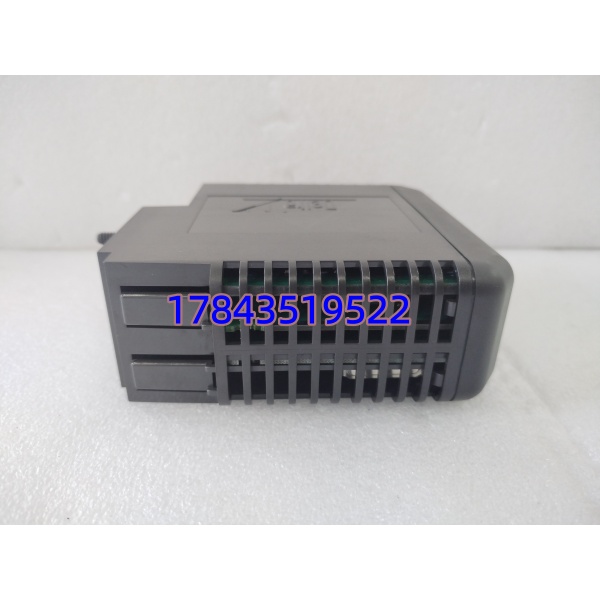

KJ3102X1-BA1.
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 通知工艺人员，做好停机或旁路准备。
- 佩戴防静电手环，在防静电垫上操作。
- 准备工具：十字螺丝刀、万用表、标签纸、手机（拍照）。
- 备份系统配置，记录原模块通道地址与参数。
阶段二：拆卸旧模块（15 分钟）
- 断电：断开 DeltaV 机架电源及现场信号电源。
- 松开模块上下固定卡扣，垂直拔出模块。
- 拍照记录：接线端子线号、DIP 开关位置、模块指示灯状态。
- 检查背板连接器针脚，清理灰尘与氧化层。
阶段三：安装新模块（15 分钟）
- 核对型号KJ3102X1-BA1，确认外观完好、无破损。
- 复刻配置：按照片设置 DIP 开关（地址、终端电阻）。
- 对准背板插槽，垂直推入模块，卡扣自动锁定。
- 恢复接线：按标签逐根压接，拧紧端子螺丝（0.5N・m）。
- 自检：模块无松动、接线正确、卡扣到位。
阶段四：上电测试（10 分钟）
- 先给机架上电，模块 RUN 绿灯常亮为正常。
- 连接 DeltaV 软件，扫描识别新模块，核对固件版本。
- 下载通道配置，测试 4-20mA 信号采集精度。
- 验证 HART 通讯：读取变送器参数，远程修改量程。
- 运行 30 分钟无报警，记录序列号与更换时间。

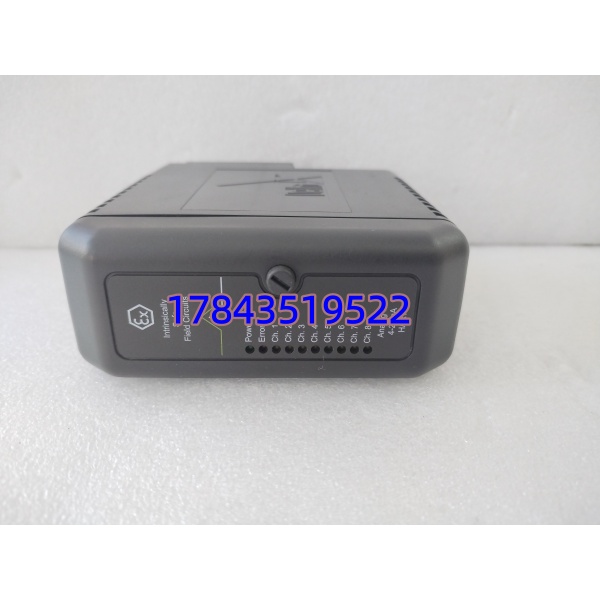

KJ3102X1-BA1.
常见问题解答
Q1：KJ3102X1-BA1 和 VE4012S2B1 是同一款吗？
A：是。KJ3102X1-BA1是艾默生内部物料号，VE4012S2B1是对外型号，完全通用，可直接替换。
Q2：模块支持热插拔吗？需要断电更换吗？
A：支持热插拔，可在系统运行时直接更换，无需断电停机。但更换前需确认通道处于安全状态，避免信号波动影响工艺。
Q3：HART 通讯有什么用？必须配 HART 变送器吗？
A：HART 可在 4-20mA 信号上叠加数字信号，实现远程读参数、改量程、诊断故障。不强制配 HART 变送器，普通 4-20mA 设备也可使用，但无 HART 功能。
