产品深度介绍
Emerson KJ2201X1-BA1 是 DeltaV SIS 安全仪表系统的核心逻辑解算器，属于 SLS1508 系列，专为石油化工、电力等高危流程工业设计。模块集成双 CPU 架构，支持 IEC 61508 SIL 3 安全等级，可在线执行紧急停车（ESD）、火气监测等安全逻辑。
采用紧凑 DIN 导轨安装设计，具备宽温（-40°C 至 + 70°C）与抗振动能力，支持冗余无扰切换与热插拔，不中断系统运行。内置多通道 I/O 与 HART/Modbus 协议，可直接连接现场传感器与执行器，简化安全系统架构，降低工程成本。

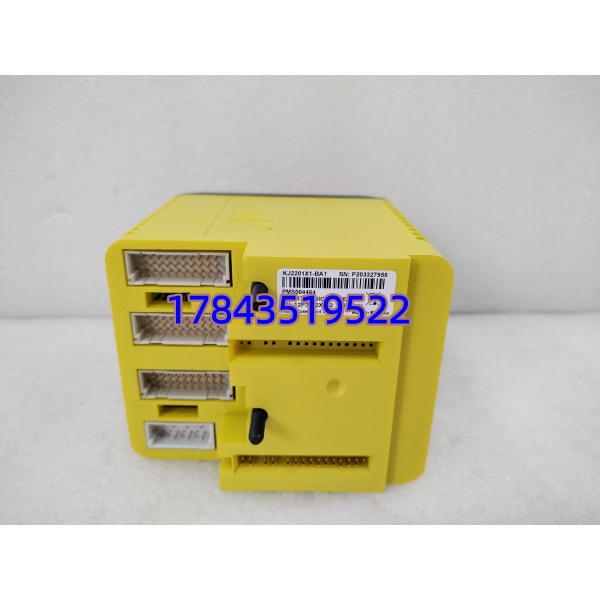

KJ2201X1-BA1
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | KJ2201X1-BA1（12P3162X242） |
| 品牌 | Emerson（艾默生） |
| 系列 | DeltaV SIS，SLS1508 智能逻辑解算器 |
| 输入电源 | 24V DC，1A |
| 现场电源 | 4A（最大） |
| 安全认证 | IEC 61508 SIL 3 |
| 工作温度 | -40°C 至 +70°C |
| 环境抗性 | 10G 冲击，5–150Hz 振动，G3 级污染物 |
| 相对湿度 | 5%–95%，无冷凝 |
| 尺寸 (宽 × 高 × 深) | 142mm × 120mm × 30mm |
| 重量 | 约 0.3 kg |
| 通信协议 | HART、Modbus、Ethernet |
| 质保期 | 12 个月 |

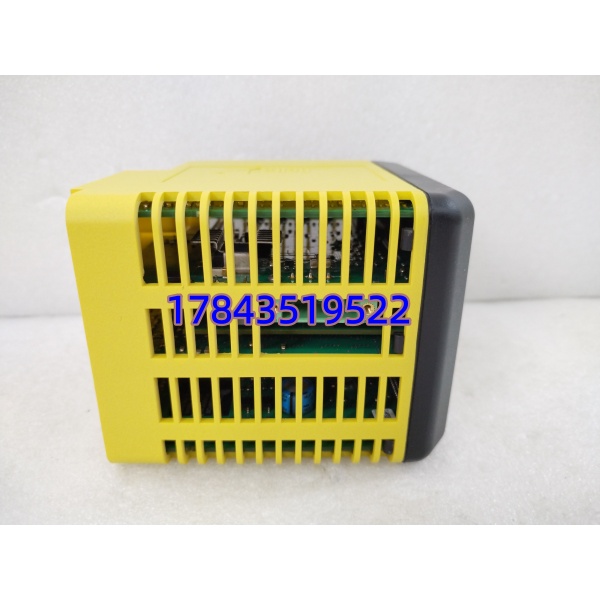

KJ2201X1-BA1
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 确认 SIS 系统处于安全状态，旁路相关联锁。
- 断开模块 24V DC 电源，等待 5 分钟放电。
工具准备：
- 防静电手环、防静电垫、PH1 十字螺丝刀
- 万用表、标签纸、手机（拍照记录配置）
备份工作：
- 导出 SIS 逻辑程序至 U 盘与云端。
- 拍照记录旧模块 DIP 开关、接线端子及冗余配置。
阶段二：拆卸旧模块（15 分钟）
- 移除模块前盖，标注每根接线端子号，逆时针松开端子螺丝。
- 按压底部导轨卡扣，垂直向外拔出模块，避免损伤背板连接器。
- 检查背板针脚是否弯曲、积尘，用压缩空气清理（禁止手触针脚）。
阶段三：安装新模块（15 分钟）
- 佩戴防静电手环，取出新模块，核对型号一致。
- 对照照片配置 DIP 开关：站地址、波特率、冗余模式、终端电阻。
- 对准背板连接器垂直插入，听到 “咔哒” 声确认卡扣锁定。
- 按标签恢复接线，拧紧端子螺丝（扭矩约 0.5N・m）。
自检清单：
- DIP 开关设置无误（冗余模式匹配）
- 所有接线连接牢固
- 模块卡扣完全锁定
- 机架内无遗留工具
阶段四：上电测试（20 分钟）
- 测量输入电源（24V DC±10%），确认无短路。
- 单独给模块上电，观察 LED：绿灯常亮正常，红灯闪烁需排查。
- 连接 DeltaV 软件，扫描网络识别模块，核对固件版本（需≥V5.1）。
- 下载备份逻辑程序，冗余模式下同步配置，测试切换无扰。
- 模拟 ESD / 火气触发，验证逻辑执行与联锁动作，连续运行 30 分钟无报警。

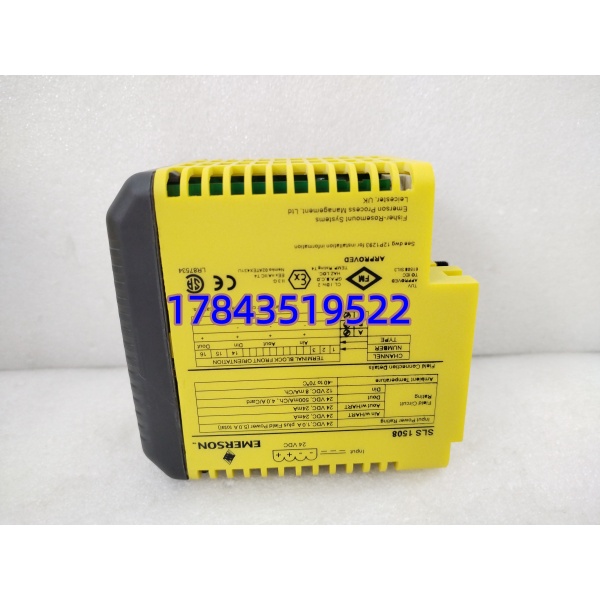

KJ2201X1-BA1
