描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 电阻阻值 | 115 Ω |
| 适配驱动器输入电压 | 400～480 V AC |
| 工作电压 | 240 V |
| 功能类型 | 中载制动工况 |
| 保护功能 | 过热保护 |
| 安装方式 | 控制柜面板 / 底盘安装 |
| 工作温度 | -20 ℃ ~ +80 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 防护等级 | IP20 |
| 冷却方式 | 自然风冷 |
| 适用设备 | 变频器、伺服驱动器 |
| 相对湿度 | 10%～95%，无凝露 |
产品深度介绍

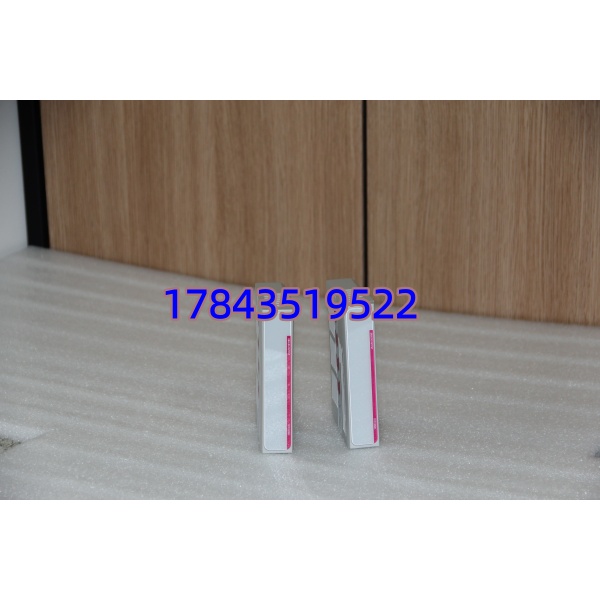

EMERSON DB1-1 是艾默生 DB 系列动态制动电阻模块，配套交流变频器、伺服驱动器使用。电机减速停机产生再生电能，该模块将多余电能转化为热能消耗，防止直流母线过压跳闸。
模块集成过热保护，温度超标时触发报警或切断制动回路。多用于需要快速启停、惯性负载设备。原厂已停产，作为老旧驱动系统抢修备件，可直接替换原有制动单元，无需改动驱动控制程序。
应用场景与行业案例
起重机、输送线、离心机这类大惯性负载，电机停机时会产生大量回馈电能。一旦制动电阻失效，驱动器直流母线过压，设备直接停机。整套驱动更换成本高、停机周期长，备件替换是快速抢修方案。
典型应用场景:
- 物料搬运 – 桥式起重机、门式起重设备 起升机构下放重物，产生大量再生电能，依靠制动电阻泄放，避免驱动器报过压故障。
- 输送机械 – 长距离皮带输送线 皮带停机减速，惯性负载回馈能量，保障平稳停机，防止飞车。
- 机床行业 – 龙门加工中心主轴驱动 主轴高速启停，快速制动，稳定直流母线电压。
- 包装设备 – 高速卷取放卷伺服 卷材收放卷频繁加减速，惯性波动大，需要持续能耗制动。
- 测试设备 – 惯性负载试验台 反复启停循环测试，持续吸收回馈电能，保护伺服驱动。
案例：门式起重机制动模块抢修 今年上半年，江苏一家建材码头的门机作业时报驱动器母线过压，反复跳闸停机。排查确认 DB1-1 制动电阻模块过热保护失效。设备配套驱动型号老旧，艾默生原厂该制动单元停产，采购全新替代驱动改造至少 10 天。
码头调度评估，停机 10 天会造成原料堆积。采购联系我们确认库存，完成全套 SOP 检测，拍摄电阻通断、过热保护功能测试视频。模块加急发出，现场工程师核对功率与阻值，检查制动回路接线，更换后试机，多次启停无过压报警，门机当天恢复作业。
