描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 供电 | -18～-30 VDC（标准 – 24 VDC） |
| 频率响应 | 0～20 kHz（-3 dB） |
| 上升时间 | ＜15 μs |
| 输出信号 | 复合电压：DC（间隙）+ AC（振动）；可选 4–20 mA / 0–10 V / ±10 V |
| 线性精度 | 满量程 ±0.1%，重复性 ±0.05% |
| 工作温度 | -30℃～+100℃ |
| 抗振 / 冲击 | 5g @ 60 Hz（25℃） |
| 防护等级 | IP20（控制柜内） |

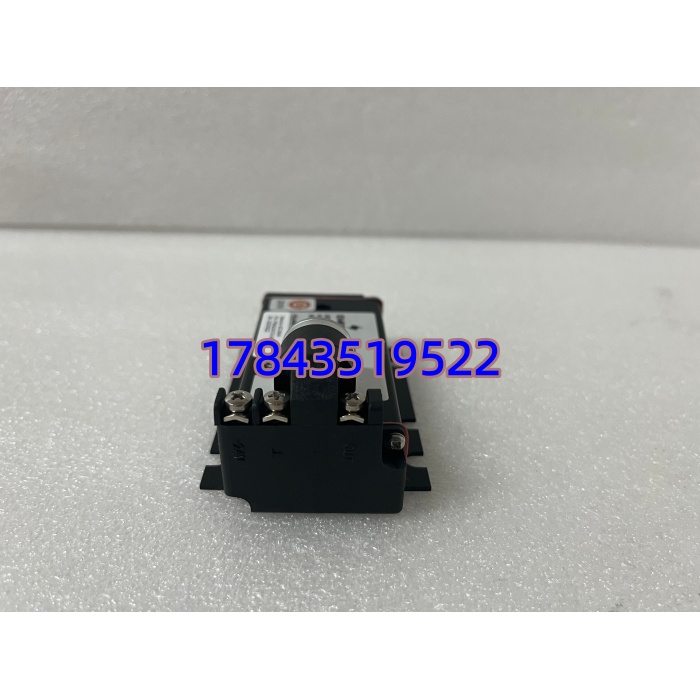

| 安装 | 面板安装（4×M5）；传感器接口：LEMO；电源 / 输出：螺钉端子 |
| 尺寸 / 重量 | 约 110×50×30 mm / 约 200 g |
产品深度介绍

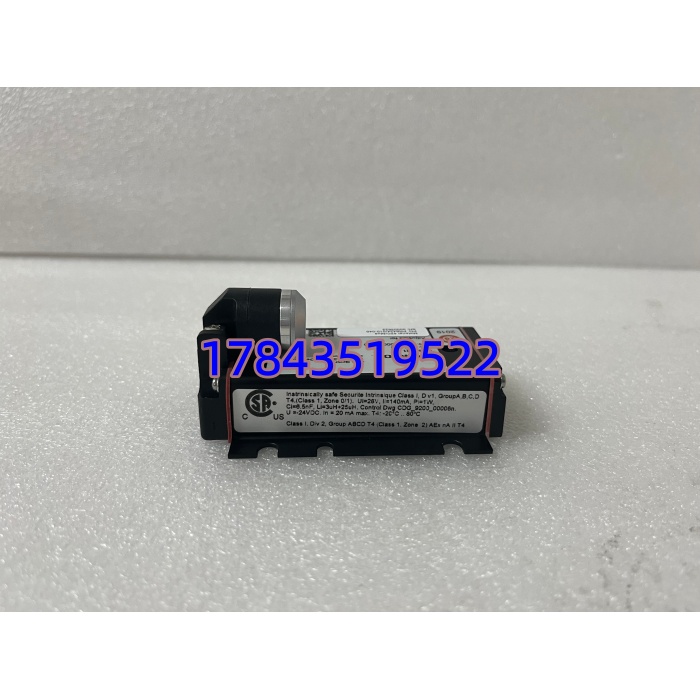

CON021 是艾默生 EPRO 系列涡流传感器系统的核心前置器，与 PR642X 探头 + 延伸电缆组成完整非接触式轴监测链：探头→延伸电缆→CON021→MMS6000/PLC/DCS。
核心作用：
- 激励供电：向探头提供 1 MHz/2 MHz 高频射频电源。
- 信号解调：将探头返回的高频调幅信号解调成与轴间隙成正比的直流电压。
- 线性放大：输出标准复合电压（DC+AC），兼顾静态间隙与动态振动。
- 自诊断：检测探头 / 电缆开路、短路，输出故障电平报警。
应用场景与行业案例
广泛用于火电、燃气发电、油气、化工、冶金等关键旋转机械：
- 汽轮机 / 燃气轮机：轴振动、轴向位移、偏心、键相监测，保护机组安全运行。
- 压缩机 / 风机：高速转子振动与轴位置监测，避免碰摩与故障扩展。
- 工业泵 / 电机：非接触式测振，适配油污、粉尘、高温环境。
案例：某电厂燃气轮机轴位移跳变，检查为 CON021 老化导致信号漂移。更换同型号后，位移与振动信号恢复稳定，联锁保护正常，机组满发运行无异常。
核心卖点与差异化
- 高带宽低延迟：20 kHz 频响 +＜15 μs 上升时间，捕捉高频振动与瞬态冲击。
- 严苛工况耐受：-30℃～+100℃宽温、5g 抗振，适配机舱 / 柜内恶劣环境。
- 高精度高稳定：±0.1% FS 线性、±0.05% 重复性，长期漂移小。
- 完整自诊断：回路故障自动报警，降低非计划停机风险。
- 即插即用兼容：与 PR642X 全系列探头匹配，无需复杂配置。
技术避坑指南
- 供电极性：必须负电压（-24 VDC），正接会烧毁模块；电源纹波＜50 mV，避免信号噪声。
- 探头 / 电缆匹配：总长度（探头 + 电缆）需 5 m 或 9 m，不可任意裁剪；LEMO 接头锁紧到位，防松动断信号。
- 安装间距：远离变频器、接触器等强干扰源；与其他前置器间距≥5 cm，防互扰。
- 接地规范：单端接地，屏蔽层一端接系统地、另一端悬空，避免地环流干扰。
- 静电防护：操作时戴防静电手环，干燥季节尤需注意，防静电击穿敏感电路。
