描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号全称 | A6500-UM（AMS 6500 ATG 系统） |
| 通道配置 | 2 路独立 / 组合模拟输入；5 路数字输入；6 路固态继电器输出 |
| 支持传感器 | 涡流、压电（加速度 / 速度）、地震、低频振动、霍尔、LVDT（配 A6500-LC）Emerson |
| 输入信号范围 | 涡流：-1 V ~ -22 V；标准：+1 V ~ +23 V |
| 频率响应 | 0–18,750 Hz，衰减＜0.1 dBEmerson |
| 模拟输出 | 每通道 1 路 0/4–20 mA，负载＜500 Ω |
| 通信协议 | 内部 RS485；对外 Modbus RTU/TCP（经 A6500-CC） |
| 工作电源 | 24 VDC（±10%），背板供电 |
| 工作温度 | -20°C ~ +55°C（无风冷）；-20°C ~ +70°C（强制风冷） |
| 安全认证 | SIL 2、API 670 第 5 版 |
| 尺寸（宽 × 高 × 深） | 约 144 mm × 89 mm × 35 mm |
| 重量 | 约 0.5 kg |
产品深度介绍

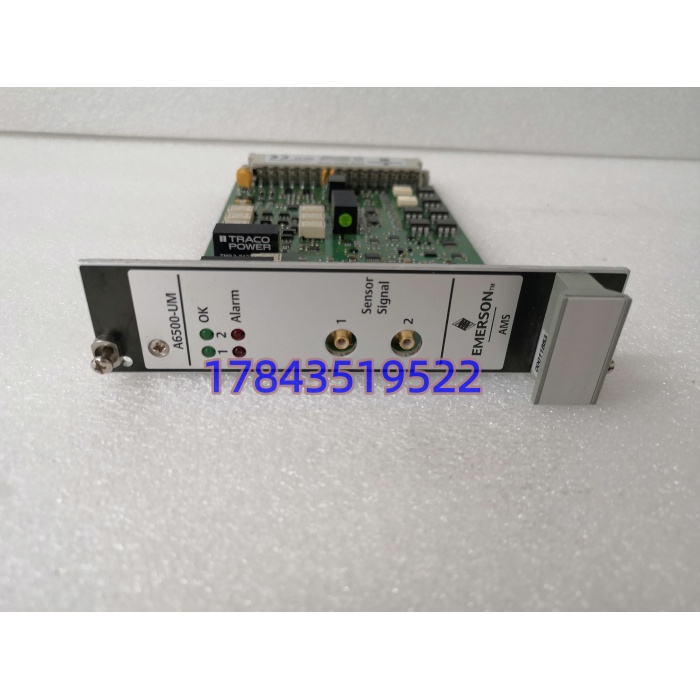

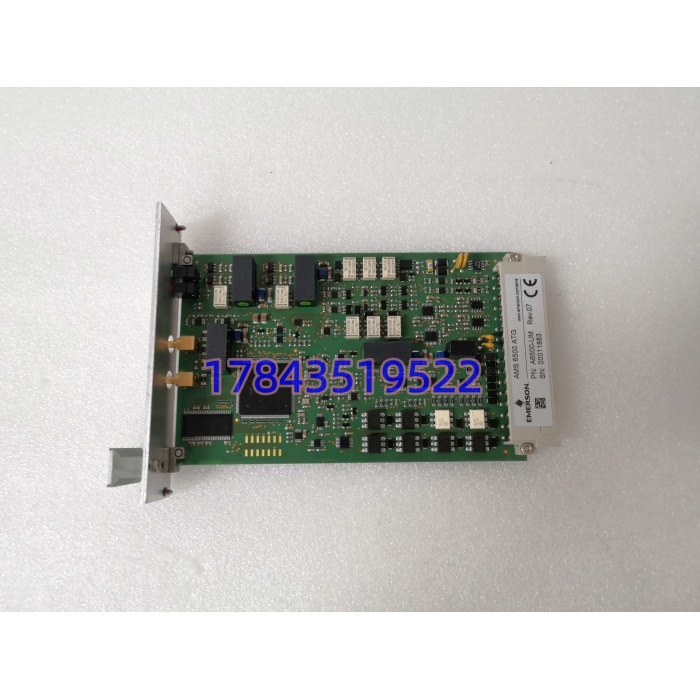

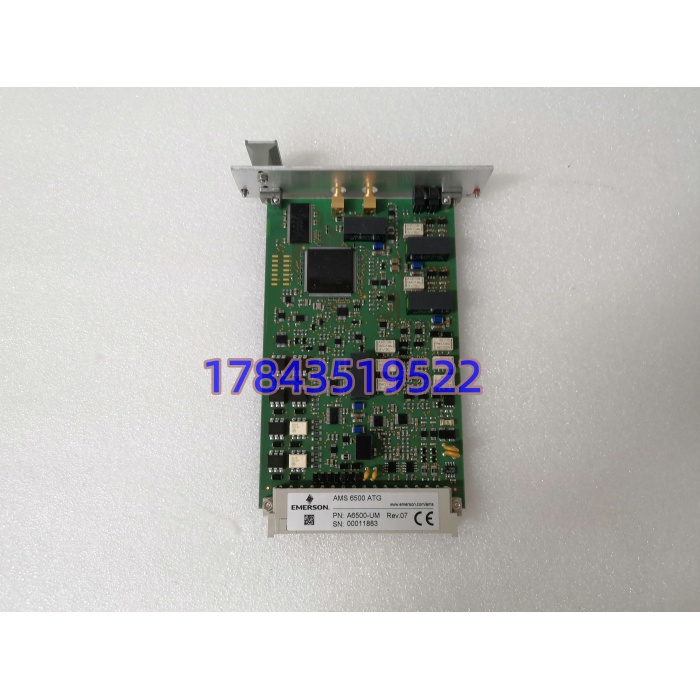

EMERSON A6500-UM 是艾默生 AMS 6500 ATG 机械保护系统的核心通用测量卡，专为汽轮机、燃气轮机、离心压缩机等关键旋转设备设计Emerson。它集成双通道高精度信号采集，可直接接入多种工业传感器，实现轴振动、轴位移、壳振、转速、偏心等多参数统一监测。
模块具备完整的信号调理、FFT 分析、报警逻辑与安全输出功能，支持热插拔与在线配置，大幅简化系统架构并减少备件种类。通过 SIL2 与 API 670 认证，可独立完成设备保护联锁，也可与 AMS 6500 系统其他卡件协同，构成完整的保护 + 预测维护解决方案
应用场景与行业案例
工程痛点描述
电力、石化、煤化工的大型旋转机械，长期面临传感器类型多、信号不兼容、监测分散、保护等级不足等问题；传统方案需多类专用卡件，成本高、维护复杂，且难以满足 API 670/SIL2 的安全要求Emerson。
典型应用场景
- 电力行业 – 汽轮发电机组监测轴振动、轴向位移、胀差、转速，兼容涡流 / 速度传感器，SIL2 联锁保障超速、振动超标时紧急停机Emerson。
- 石油化工 – 大型离心压缩机振动、温度、压力多参数集成监测，6 路 DO 直接驱动防喘振阀、放空阀、主电机跳闸，避免喘振与轴系损坏。
- 煤化工 / 空分 – 空压机 / 膨胀机高速转子振动与推力位置监测，宽频响覆盖高频振动，保障设备长周期稳定运行。
- 冶金行业 – 高炉风机 / 烧结主抽风机恶劣环境下的壳振与轴振监测，支持压电 / 地震传感器，快速响应避免飞车事故。
真实案例
案例：某石化压缩机保护系统升级2025 年，华东某石化 80 万吨 / 年乙烯装置的 3 台离心压缩机原保护系统卡件老化、兼容性差，不符合 API 670 要求。更换为 A6500-UM 后：
- 单卡兼容涡流、压电、LVDT 三类传感器，卡件数量减少 60%
- 振动 / 位移 / 转速统一监测，报警响应≤10 ms，SIL2 认证合规
- 连续运行 10 个月零故障，避免非计划停机，减少损失约 480 万元设备主管反馈：“一卡多用，稳定可靠，完全满足关键机组的保护与维护需求。”
