描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 通道数量 | 2 路独立差分输入 |
| 支持传感器 | 电感式、LVDT 差分变压器（兼容 PR9350 系列） |
| 输入阻抗 | 200 kΩ |
| 测量频率 | 0–100 Hz（-3dB） |
| 测量精度 | ±1% 满量程 |
| 输出信号 | 4–20 mA、0–10 V DC、±12 V 缓冲输出 |
| 通讯接口 | RS-232（组态）、RS-485/Modbus RTU |
| 供电电压 | 24 V DC ±10% |
| 功耗 | 约 6 W |
| 工作温度 | 0°C ~ +65°C |
| 认证标准 | API 670、CE、UL |
| 尺寸（宽 × 高 × 深） | 160 × 128.4 × 30 mm |
| 重量 | 0.32 kg |
产品深度介绍

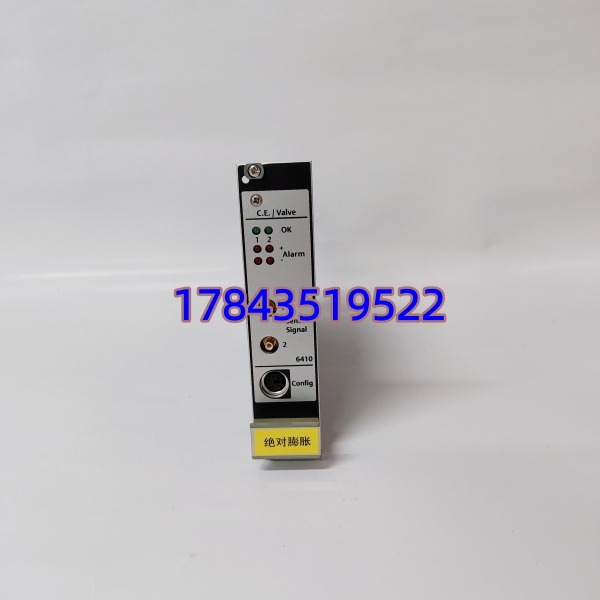

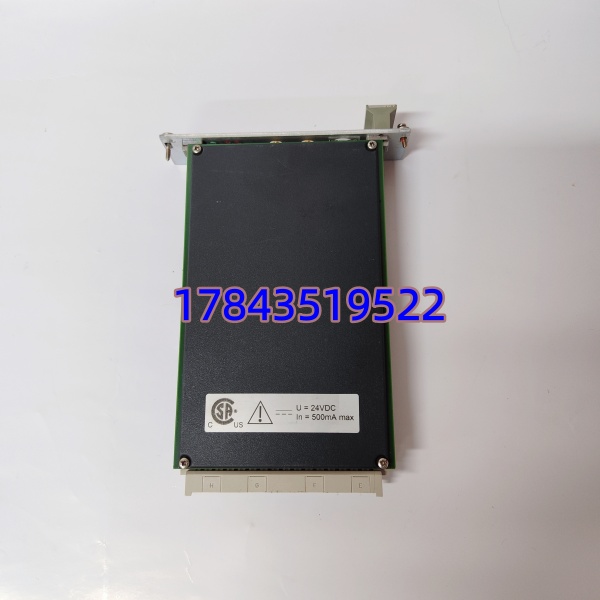

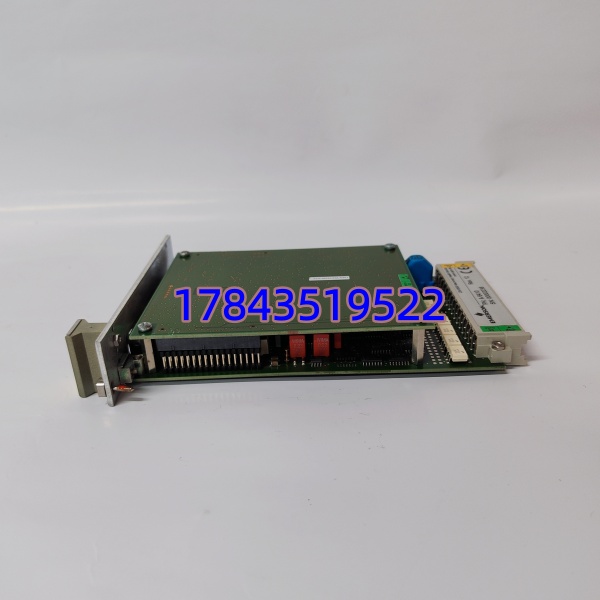

EMERSON A6410 是艾默生 AMS 6500 系统的专用阀门与壳体膨胀监测模块，专为大型旋转机械设计，核心用于汽轮机、燃气轮机、压缩机的热膨胀与阀门位置监控。
模块采用双通道架构，可同时监测阀杆开度（百分比）与壳体两侧热膨胀量，实时对比静态基准与动态位移，提前预警热膨胀不均、壳体变形等风险，避免转子与壳体碰撞事故。其设计符合 API 670 机械保护标准，集成信号隔离、短路保护与热插拔功能，适配高温、高振动的工业环境。
应用场景与行业案例
工程痛点
大型汽轮机启动或变负荷时，壳体两侧热膨胀速率不一致，易导致 “壳体弯曲”，引发转子摩擦、设备剧烈振动，甚至非计划停机，单次停机损失可达数十万。
典型应用场景
- 电力行业 – 汽轮机监测用于火电 / 核电汽轮机，监测主蒸汽阀杆位置与缸体膨胀，防止启动阶段热胀不均导致的动静摩擦。
- 石油化工 – 离心压缩机保护监控压缩机壳体膨胀与防喘振阀门开度，优化负载控制，避免高压工况下壳体变形泄漏。
- 冶金行业 – 高炉风机状态监测监测大型轴流风机壳体热胀与进口导叶位置，适配高温、粉尘强干扰环境。
- 燃气发电 – 燃气轮机控制跟踪燃料阀开度与机匣膨胀，保障高温工况下机组稳定运行，符合 API 670 保护要求。
真实案例
某电厂汽轮机启动故障预警2025 年，华东某火电厂 300MW 机组启动时，A6410 模块监测到汽轮机左侧壳体膨胀速率异常（比右侧快 0.8mm/h），触发预报警。
运维人员及时调整升温曲线，避免了壳体弯曲风险。若未监测预警，强行启动可能导致转子摩擦，停机维修至少 7 天，直接损失超 200 万元。
核心卖点与差异化
- 双通道同步监测：同时采集阀门位置与壳体膨胀，同步误差＜1ms，避免多模块时序偏差。
- API 670 合规保护：内置专用保护逻辑，异常时快速触发报警 / 停机，响应时间＜10ms。
- 宽温抗扰设计：0°C~+65°C 稳定运行，光电隔离 + 差分传输，耐受工业强电磁干扰。
- 即插即用兼容：适配 AMS 6500/CSI 6500 机架，支持热插拔，无需停机更换。
- 长期稳定免维护：MTBF＞50,000 小时，自动补偿传感器老化与温度漂移。
