描述
关键技术规格
| 参数项目 | 技术参数 |
|---|---|
| 机架规格 | DIN 41494 欧式 3HE/6TE 单槽卡，适配 19 寸标准监测机柜 |
| 通道配置 | 2 路独立转速 / 键相输入通道，可单通道或冗余模式运行 |
| 输入兼容 | 适配 PR642 系列涡流传感器 + CON01 前置器，输入 0~±27.3 VDC |
| 频率量程 | 0 ~ 20,000 Hz，转速上限 65,535 RPM，精度 ±0.5% 读数 |
| 传感器供电 | 隔离 – 26.75 VDC，单通道最大 35 mA，自带短路 / 断线自检 |
| 报警输出 | 每通道 2 路独立继电器报警，支持超速、低速、盘车、转向判定 |
| 前端输出 | 两路 ±10 V 缓冲信号输出，用于外接示波器观测原始波形 |
| 组态接口 | Mini-DIN 调试口，RS232 通讯，支持密码保护参数修改 |
| 整机功耗 | 最大 6 W，背板 24 VDC 供电，稳态电流 250 mA |
| 工作温区 | -20 ℃ ~ +60 ℃，适配电厂汽轮机、压缩机高温机柜 |

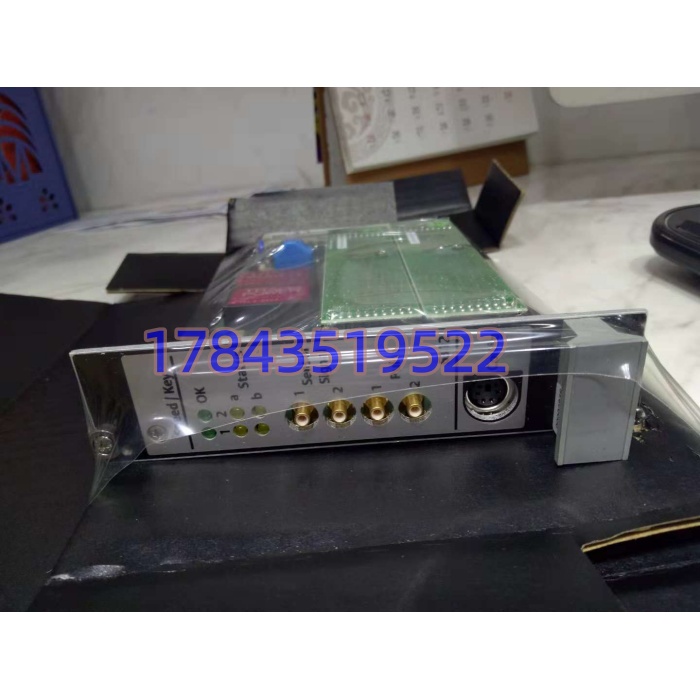

| 状态指示灯 | 每通道绿色 OK 灯、四路黄色故障报警 LED |
| 原厂状态 | 已停产，存量备件用于火电、化工大型旋转机组维保 |
| 合规标准 | CE、UL、IEC68-2 振动冲击、API670 机组保护认证 |
产品深度介绍
A6312 是 EPRO AMS6500 机组监测系统专用双通道转速键相卡，配套涡流传感器采集汽轮机、燃气轮机、空压机、大型风机轴转速与相位标记信号，是机组超速保护、振动频谱分析的核心采集单元，广泛配套国内火电、炼化、煤化工大型旋转设备监控机柜。
两路通道完全电气隔离，电机启停、变频器谐波不会造成转速跳变、键相丢失；支持冗余热备运行，主通道故障自动切至备用通道，避免机组超速保护误动作。内置完整传感器诊断，探头断线、前置器故障实时点亮面板报警灯，无需停机即可定位测点故障。前端缓冲波形输出方便现场调试，软件可自由设置超速、低速、盘车阈值，宽温工业元器件适配长期连续运行，减少机组非计划停机风险。
常见问题解答
- 老哥，A6312 能直接替换老款 MMS6312 吗？坦白讲不能直接互换，底层固件、组态软件不通用。MMS6312 适配 MMS6000 老系统，A6312 配套 AMS6500，采集参数、报警逻辑寄存器定义完全不同，直接上机转速无读数、保护逻辑失效。改造需同步更换系统组态软件，我们可按现场传感器型号预刷写匹配参数。
- 只更换 A6312 卡件，需要重新整定转速报警值吗？同型号、同硬件版本替换，仅需拷贝原有通道组态参数，超速、盘车阈值全部保留；更换前务必拍照记录面板 Mini-DIN 口组态参数。出库可提前按客户现场齿轮齿数、转速量程预设配置，到货直接插机架上电。
- AMS6500 机柜更换 A6312 支持热插拔吗？硬件支持机架带电拔插，但涡流传感器前置器线缆严禁带电拆卸。我见过电厂检修人员热拔探头信号线，浪涌击穿模块采集电路，两路转速信号全部丢失，机组超速保护瞬时触发，紧急降负荷停机。仅插拔机架卡件，现场探头接线必须断电操作。
- 怎么区分全新原装和拆机翻新 A6312 卡件？每块入库核验机身序列号、面板丝印版本，PCB 无维修动焊、前端 BNC 接口无氧化磨损，原厂防拆封签完整。发货附带完整 AMS6500 机架 24 小时挂网测试报告，支持视频通电查看通道指示灯；市面拆机件普遍存在传感器供电不稳、转速漂移，我们不流通维修二手件。
- 这块转速键相卡质保多久，采集异常怎么处理？整机质保 12 个月，现场接错高压、探头进水、静电击穿不在质保范围。上机前提供远程齿轮齿数、超速阈值组态指导；若模块原生硬件缺陷导致无转速、报警误触发，免费换新并承担往返物流。
- 单块 双通道可以分别接不同轴的探头吗？可以，两路通道完全独立，一路接主轴键相、一路接辅机转速；不建议同通道并联多支探头，会造成供电分压、信号失真。探头线缆全程屏蔽单端接地，远离大功率动力电缆，减少电磁干扰导致转速跳变。
- 秋冬干燥机柜拆装，静电会不会损坏采集通道？北方电厂冬季静电击穿故障率极高，操作全程佩戴接地防静电手环，仅握持卡件金属面板边框，严禁触碰背板金手指与前端 BNC 接头。有班组电工未做防静电防护，拆箱静电击穿通道隔离电路，整块监测卡报废，连夜停机更换备件。
老工程师忠告
在工控现场，慢就是快。更换机组转速监测卡前核对硬件版本、拍照记录组态参数、断电拆装传感器线缆、防静电操作四步落实，能避开 90% 机组转速信号丢失、保护误动作通宵排查的麻烦。
