描述
产品深度介绍
Emerson 5X00501G01 是艾默生 Ovation DCS 系统的核心模拟量输入卡件，属于 EMOD 系列远程 I/O 模块，专为电力、化工、冶金等流程工业设计。模块可直接接入现场温度、压力、流量等仪表信号，实现高精度数据采集与转换。
作为 Ovation 系统的标准配置，5X00501G01 具备宽温运行、强抗干扰和长期稳定特性，支持热插拔与在线配置，可无缝集成 Ovation 架构，大幅降低现场布线与维护成本，是高可靠性工业场景的优选 I/O 方案。

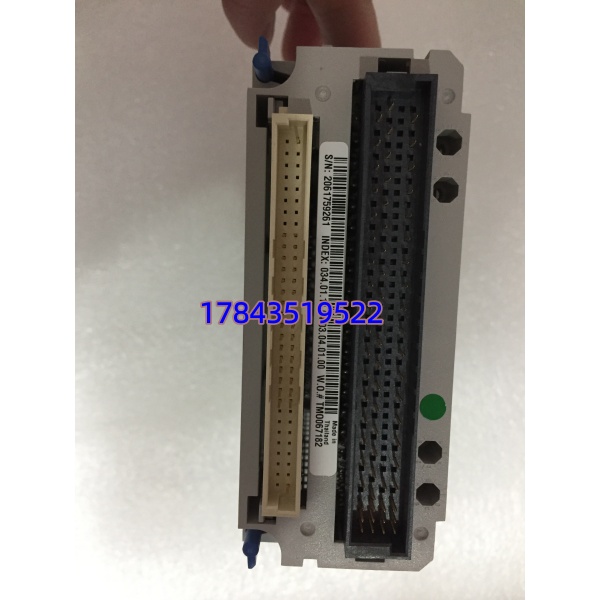

5X00501G01
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 通道数量 | 16 路模拟量输入 |
| 输入信号类型 | 4-20mA 电流 / 0-10V 电压 |
| 测量精度 | ±0.25% 满量程 |
| 隔离电压 | 500V AC（通道与系统间） |
| 响应时间 | ≤25ms |
| 工作电压 | 24V DC（±10%） |
| 工作温度 | -40°C 至 +70°C |
| 存储温度 | -55°C 至 +85°C |
| 湿度范围 | 5%–95%（非冷凝） |
| 尺寸 (W×H×D) | 165mm × 89mm × 232mm |
| 重量 | 约 2.5kg |
| 安装方式 | DIN 导轨安装 |

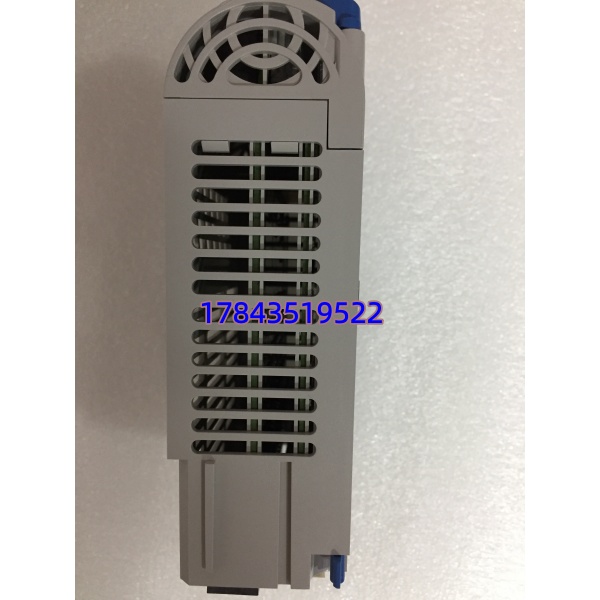

5X00501G01
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 通知生产部门停机计划，确认流程切换至安全状态
- 断开控制系统总电源（含 UPS），等待 5 分钟放电
- 佩戴防静电手环，在防静电垫上操作
工具准备：
- 防静电手环 + 防静电垫、PH1 十字螺丝刀、Fluke 115 万用表
- 标签纸、记号笔、手机（拍照记录配置与接线）
备份工作：
- 导出 Ovation 系统当前配置与程序至 U 盘 + 云端
- 拍照记录旧模块接线端子、DIP 开关位置及机架布局
阶段二：拆卸旧模块（15 分钟）
- 移除模块前盖（卡扣式，轻按两侧取下）
- 逐根标记并断开模拟信号线缆（4-20mA/0-10V）
- 按压模块底部导轨卡扣，垂直拔出模块（避免背板针脚弯曲）
- 检查背板连接器针脚，用压缩空气清理灰尘（勿用手触摸）
阶段三：安装新模块（15 分钟）
- 静电防护：取出新模块，核对型号 5X00501G01
- 配置复刻：按照片设置 DIP 开关（站地址、波特率、终端电阻）
- 终端电阻：总线末端设为 ON，中间节点设为 OFF
- 垂直对准背板连接器插入，听到 “咔哒” 声确认卡扣到位
- 按标签恢复接线：信号 +/-、24V DC、GND，扭矩约 0.5N・m
- 自检：开关设置正确、线缆无松动、模块对齐无倾斜
阶段四：上电测试（20 分钟）
- 上电前：测量 24V DC 电压（±10%），确认无短路（>10kΩ）
- 控制机架单独上电，观察 LED 指示灯：
- RUN 绿灯常亮：正常启动
- ERR 红灯闪烁：核对固件版本
- 连接 Ovation Control Builder，扫描网络识别新模块
- 下载备份配置程序，切换至 RUN 模式
- 功能测试：模拟 4-20mA 信号，核对采集数据精度
- 系统运行 30 分钟无报警，记录序列号与更换日期

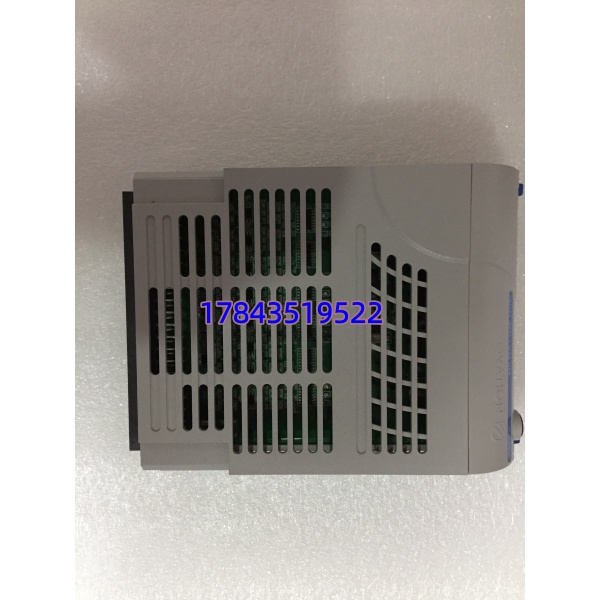

5X00501G01
常见问题解答 (FAQ)
Q1：5X00501G01 支持热插拔吗？
A：支持。作为 Ovation 远程 I/O 模块，可在系统运行中带电更换，无需停机。但更换前需确认模块所在 I/O 站冗余配置正常，避免瞬时数据中断。
Q2：这个模块和 5X00499G01 有什么区别？
A：两者同属 Ovation I/O 系列，功能不同：
- 5X00501G01：16 通道模拟量输入（4-20mA/0-10V）
- 5X00499G01：32 通道数字量输入（干接点 / 24V DC）不可直接替换，需按信号类型选型。
Q3：固件版本不匹配会有什么问题？
A：固件不兼容会导致通讯异常、数据漂移或模块离线。例如旧固件 V2.8 与新固件 V3.1 协议差异，会触发 “Communication Timeout” 报警。更换前务必核对原模块固件版本，采购时明确版本范围，必要时刷新固件。
