描述
键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 5X00489G01（Ovation PDA） |
| 输入电压 | 24VDC（来自系统电源） |
| 输出电压 | 24VDC（多路分配给 I/O 卡） |
| 输出电流 | 总容量约 10A / 240W |
| 保护功能 | 过流、短路、反极性保护 |
| 冗余支持 | 可双模块冗余，无缝切换 |
| 工作温度 | -20℃ ~ +70℃（工业级） |
| 安装方式 | Ovation 标准机柜导轨安装 |
| 尺寸 / 重量 | 约 180 × 55 × 60 mm / 0.6–0.7kg |
| 认证 | CE、UL，符合工业控制标准 |
产品深度介绍

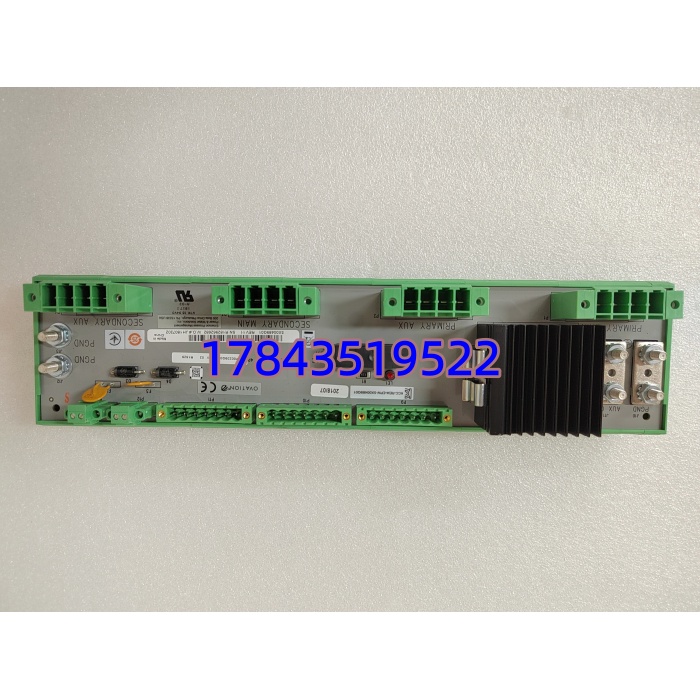

5X00489G01 是 Ovation DCS 的机柜级电源分配板（PDA），核心作用是把系统 24VDC 电源多路隔离分配给柜内所有 AI/AO/DI/DO 卡件，相当于 DCS 机柜的 “配电中枢”。
- 隔离分配：多路独立输出，单路故障不影响整柜
- 故障自保护：任意一路短路 / 过流自动切断，保护上游电源
- 冗余无忧：双 PDA 冗余配置，单模块故障自动切换，零停机
- 集中监控：可配合系统诊断，实时上报各路供电状态
产品深度介绍
5X00489G01 是 Ovation DCS 的机柜级电源分配板（PDA），核心作用是把系统 24VDC 电源多路隔离分配给柜内所有 AI/AO/DI/DO 卡件，相当于 DCS 机柜的 “配电中枢”。
- 隔离分配：多路独立输出，单路故障不影响整柜
- 故障自保护：任意一路短路 / 过流自动切断，保护上游电源
- 冗余无忧：双 PDA 冗余配置，单模块故障自动切换，零停机
- 集中监控：可配合系统诊断，实时上报各路供电状态
典型应用场景
- 火电 / 燃机 DCS 机柜：为整柜 Ovation I/O 卡件统一分配 24VDC
- 化工 / 石化控制间：保障连续工艺下 I/O 供电稳定、抗短路
- 水处理 / 市政：户外机柜宽温运行，防雷、抗浪涌
- 冶金 / 造纸：多 I/O 密集机柜，集中配电、简化布线
核心卖点与差异化
- 专为 Ovation 设计：原生适配，即插即用，无需额外配置
- 每路独立保护：单路短路不扩散，维护不用整柜断电
- 冗余无缝切换：双模块并联，故障切换无扰动，适合 7×24 运行
- 宽温 + 长寿命：-20℃~+70℃，MTBF > 50,000 小时
- 简化布线：集中配电，减少电源电缆数量，降低施工复杂度
替换与兼容
- 直接替换：5X00489G01 同型号全新 / 翻新可直接替换
- 兼容升级：5X00489G02（增强型，带远程告警触点），硬件兼容、需软件配置
- 不可替代：第三方 24V 配电模块不能替代，会丢失隔离 / 诊断 / 冗余功能
质量检测要点
- 外观与序列号：原装无修、金手指完好、Emerson 序列号可查
- 通电测试：输入 24VDC，各路输出电压正常、无压降
- 保护测试：逐路短路测试，能快速脱扣、复位正常
- 冗余切换：双模块并联，模拟单模块断电，切换无扰动
