描述
产品详情

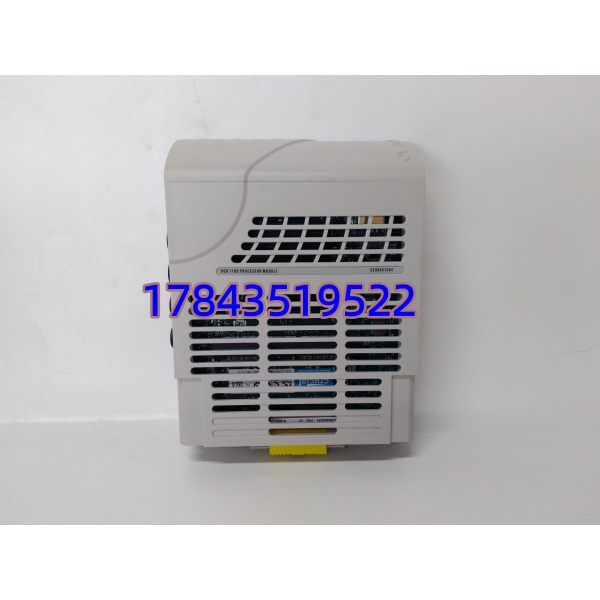

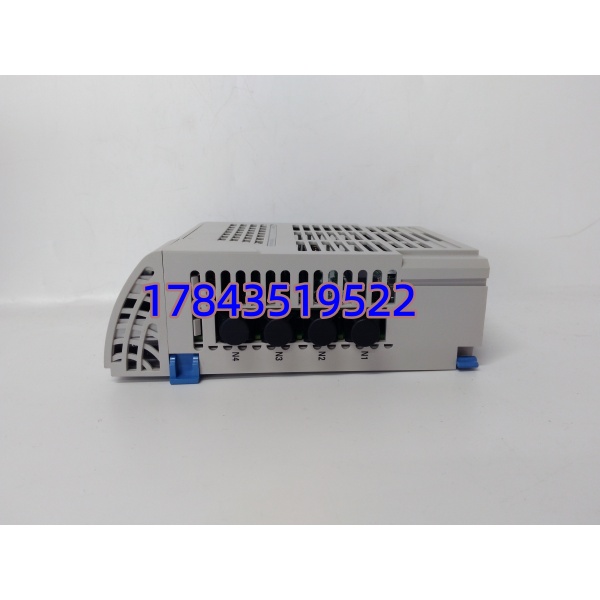

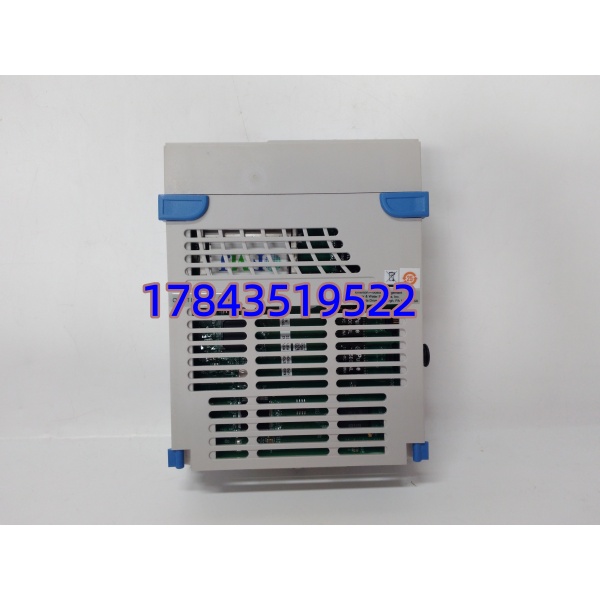

・型号：5X00481G04
・品牌：Emerson（原 Westinghouse）
・系列：Ovation DCS OCR1100 控制器系列
规格参数
| 参数项 | 参数指标 |
|---|---|
| 硬件型号全称 | OCR1100 5X00481G04 Drop 控制器 |
| 处理器架构 | 32 位 RISC 高速运算芯片 |
| 存储配置 | 1GB 闪存 + 256MB 运行内存 |
| 最大工艺点位容量 | 32000 点 AI/DI/AO/DO/ 内部点 |
| 控制任务周期 | 10ms~30s 自定义，预设 100ms/1s 高速任务 |
| 通信接口 | 4 路 RJ45 10/100M 自适应以太网 |
| 冗余能力 | 主备控制器零缓冲自动故障切换 |
| SOE 事件分辨率 | 1 毫秒时序记录，故障溯源精准 |
| 整机供电 | DC24V，典型整机功耗 40W |
| 工作环境温度 | 0℃ ~ +60℃（柜内密闭） |
| 存储耐受温区 | -40℃ ~ +85℃ |
| 电磁兼容标准 | IEC 61000-6-2、IEC 61000-6-4 工业 EMC |
| 安全认证 | CE、UL、Achilles 一级网络安全认证 |
| 适配 I/O 体系 | 兼容传统 WDPF、Ovation 本地 / 远程全系列 I/O |
| 固件适配下限 | Ovation 系统固件 R4.2 及以上解锁全部冗余功能 |
| 安装形式 | 标准 Ovation Drop 机架单槽位卡扣安装 |
产品介绍
（随机切入策略：A 场景痛点） 火电、化工运维班组都清楚，整套 Ovation 机柜内 I/O 卡件故障只会局部测点失效，唯独 5X00481G04 主控一旦硬件击穿，整台 Drop 下辖全部工艺回路、保护联锁、远程测点会全部离线，中控画面整片区域灰屏，机组失去远程操作权限。严格来说，固件低于 R4.2 版本时，主备控制器无缝切换功能会被屏蔽，只能单机运行无冗余容错能力，采购备件前必须核对全厂 DPU 系统固件基线。
根据 Emerson 官方生命周期通告，OCR1100 系列 5X00481G04 已于 2023 年关闭原厂全新量产通道，海外末次采购窗口永久锁定，市面流通货源仅为经过 72 小时满载老化检测的拆机备件。单台主控失效带来的非计划停机损失，动辄远超十套备件采购成本；长期无改造规划的连续生产厂区，将其划入 A 类最高优先级战略库存，预留冗余缓冲件规避单点停机风险。
应用场景与库存策略
痛点切入
多数存量机组 Drop 机柜仅配置一套主控制器，备用主控备件储备普遍缺失。模块处理器、网口 PHY 或电源回路损坏后，锅炉、汽机、反应釜整套调节逻辑失效，联锁保护仅能依靠就地硬接线动作。海外原厂备件调配周期长达 16 周，跨集团厂区调拨最少预留 3 天停机窗口期，这段时间运行人员只能 24 小时就地值守，工艺波动、超温超压无远程监控手段，安全风险陡增。
典型场景与备货建议
- 300/600MW 火电机组主 Drop 控制柜：承载汽包水位、主汽温、炉膛负压核心调节回路，关联 MFT 主燃料跳闸保护；库存策略建议每台机组常备 2 块缓冲备件，每月通电 4 小时满载检测，归入月度 ABC 盘点 A 类清单。
- 大型炼化乙烯、加氢装置过程控制 Drop：全年 365 天无大修窗口，停机审批周期超 1 个月；与供应商签订寄售代管库存，锁定现货，降低自有流动资金占用。
- 垃圾焚烧电厂余热发电整套 DCS 系统：整机改造预算审批周期长，设备服役超 10 年；每两套 Drop 机架额外储备 1 块战略备件。
- 城市污水处理厂深度处理控制单元：控制柜潮湿、粉尘堆积，电路板腐蚀故障率偏高；机柜旁预留 1 块备用主控，故障时直接热插拔替换。
真实案例
河南某 2×600MW 火力发电厂 2025 年出现 5X00481G04 板载供电芯片烧毁故障，锅炉侧整套 Drop 全部离线，三台操作员站锅炉画面完全黑屏。仓库仅储备各类 AI、DI 采集子卡，无同款 OCR1100 主控备件，原厂全新货源交期 18 周，运维协调邻省同集团闲置机组拆机备件往返耗时 4 天。期间炉膛负压、汽包水位只能就地人工抄录，一次引风机调节滞后触发燃烧不稳环保告警。事后电厂更新库存策略，每台运行机组配套 2 块 5X00481G04 备件，独立恒温防潮库房分区存放。
