描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 信号类型 | 电压 / 电流模拟信号 |
| 分辨率 | 24 位 |
| 采样速率 | 100Hz / 通道（5Hz-100Hz 可调） |
| 通道隔离 | 2500V AC（rms），持续 1 分钟 |
| 输入阻抗 | 电压≥10MΩ，电流≤25Ω |
| 供电 | 24V DC（±10%） |
| 工作温度 | 0°C ~ +60°C |
| 存储温度 | -40°C ~ +85°C |
| 通讯总线 | Ovation 专用背板总线（1Mbps） |
| 接口 | 64 针背板连接器、Mini USB 2.0 调试口 |
| 认证 | CE、RoHS、UL、CSA |
| 尺寸 | 150×90×35 mm，重量约 0.5 kg |
产品深度介绍

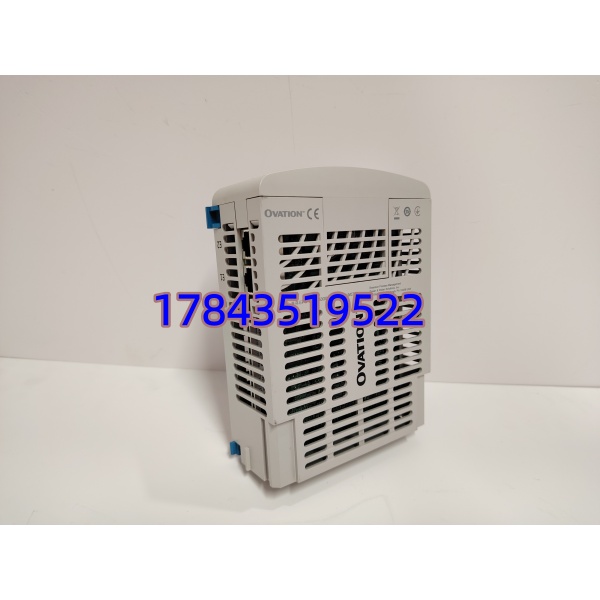

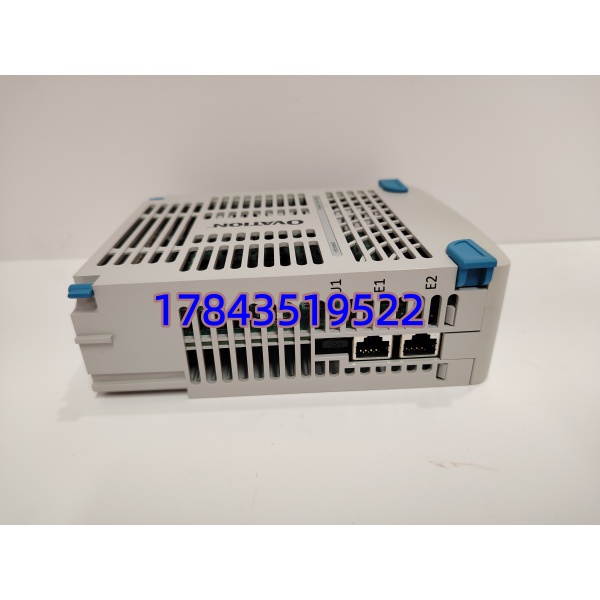

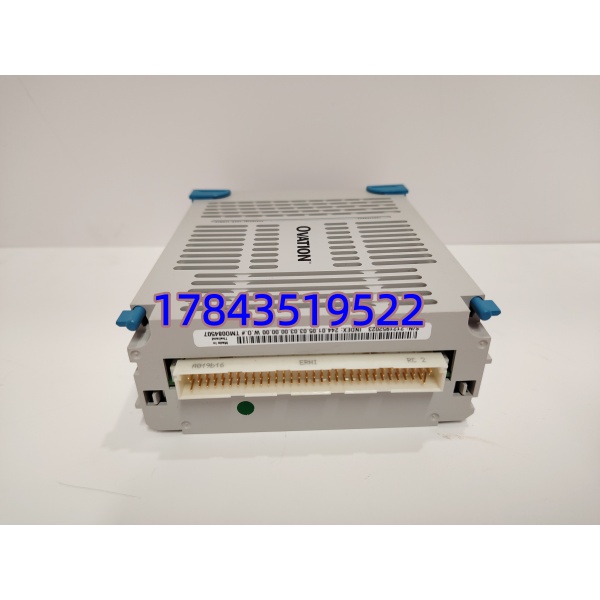

EMERSON 5X00453G01 是艾默生 Ovation DCS 系统的高精度模拟输入模块，负责现场温度、压力、流量等模拟信号的采集与转换。24 位分辨率与可调采样速率，可适配不同精度需求的工业场景。
该模块核心价值在于高隔离与强抗干扰。通道间 2500V 隔离设计，可避免信号串扰与地电位差影响；支持在线热插拔与智能诊断，故障通道自动隔离，不影响系统运行，适配连续生产工况。
应用场景与行业案例
工程痛点
连续生产行业最怕信号不准或采集中断。普通模块分辨率低、隔离差，易受电机、变频器干扰导致数据漂移；通道故障时易引发连锁反应，造成非计划停机。
典型应用场景
- 电力行业 – 火电 / 燃气轮机数据采集用于锅炉汽包水位、主蒸汽压力 / 温度信号采集，24 位精度保障控制回路稳定，避免参数波动触发保护动作。
- 石油化工 – 大型反应装置监测乙烯装置反应器温度、压力、液位信号采集，高隔离设计适配防爆与强干扰环境，保障数据可靠。
- 冶金行业 – 高炉 / 轧线仪表信号采集高炉热风炉温度、轧线张力传感器信号采集，宽温设计适配高温粉尘工况，减少信号漂移。
真实案例
某 2×600MW 火电厂 Ovation 系统原模拟模块老化，数据波动大，多次触发汽包水位保护预警。原厂升级货期 6 周，价格高。我们提供原装 5X00453G01，工程师现场核对固件版本与配置，4 小时完成替换。升级后数据波动从 ±2% 降至 ±0.1%，预警消除，至今稳定运行，避免停机损失。
