描述
产品详情

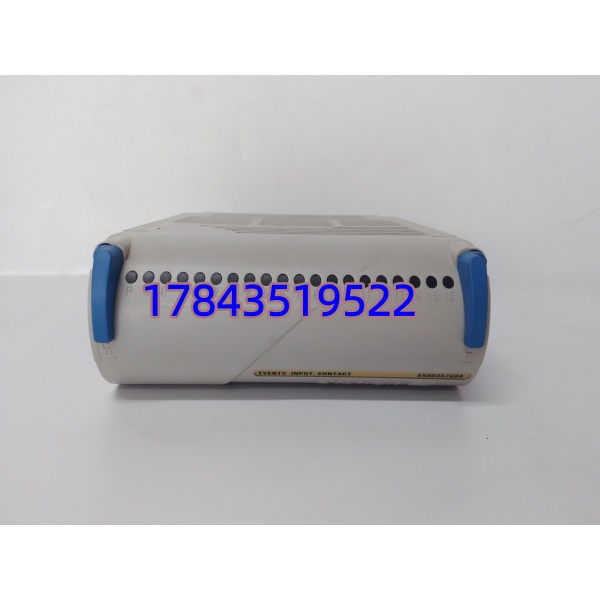

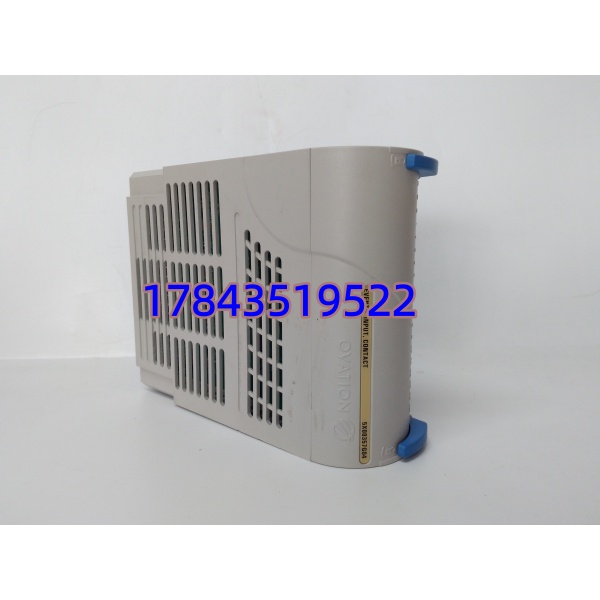

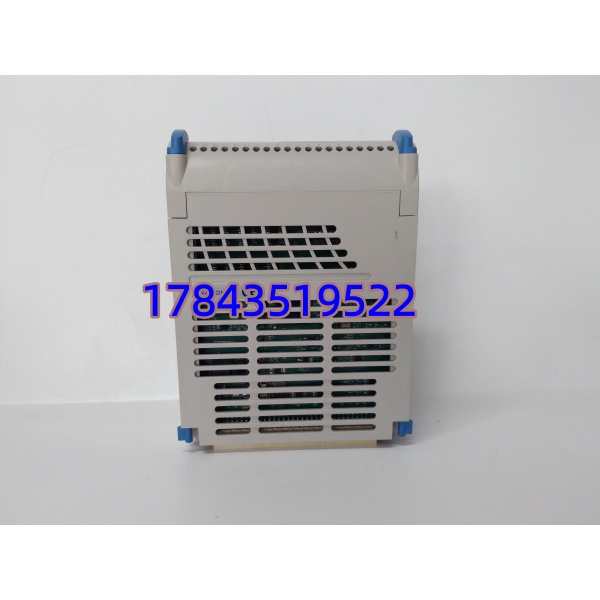

・型号：5X00357G04
・品牌：Emerson 艾默生（原西屋 Westinghouse）
・系列：Ovation MK OC4000 I/O Drop 系列
规格参数
| 参数项目 | 原厂 Datasheet 技术指标 |
|---|---|
| 输入通道配置 | 8 路独立事件干接点输入 |
| 额定输入回路电压 | DC24V |
| 单通道触发电流 | 2mA |
| 事件捕捉精度 | ≤1ms 变位时标记录（SOE 核心指标） |
| 通道隔离耐压 | 2000V RMS 通道对地电气隔离 |
| 输入滤波软件可调 | 0~100ms 消抖滤波参数组态 |
| 背板供电规格 | DC24V，允许 18~30VDC 电压波动 |
| 整机静态功耗 | 最大 3.8W |
| 通讯总线 | Ovation Drop 高速并行背板总线 |
| 标准工作温度 | -40℃ ~ +70℃ |
| 存储耐受温度 | -40℃ ~ +85℃ |
| 环境湿度要求 | 5%~95% RH，无凝露工况 |
| 安装规格 | MK 系列标准单槽热插拔 I/O 基座 5X00225G01 |
| 整机外形尺寸 | 146mm×89mm×35mm |
| 整机净重 | 约 0.32kg |
| 合规标准 | IEC 61000-6-2、CE 工业电磁兼容 |
产品介绍
（随机切入策略：A 场景痛点） 机组跳闸、工艺联锁动作后的事故复盘，最缺的就是高精度时序信号，普通 DI 卡仅能采集开关状态，无法分辨毫秒级先后顺序，5X00357G04 就是整套 SOE 事故追忆系统的底层采集单元。严格来说，控制器固件低于 R115 版本时，模块上传的事件时标存在 ±5ms 误差，重大跳闸事故复盘会出现时序错乱，更换前必须核对主控固件版本。
现场实测对比老款 1C31 系列普通数字输入卡，这款事件卡内置独立硬件计时电路，不受控制器扫描周期干扰，哪怕多通道同时变位也能精准区分动作先后；全通道 2000V 隔离设计，变频器、励磁柜启停的电磁干扰不会造成虚假事件触发。根据官方备件生命周期清单，5X00357 全系列事件输入卡已终止原厂量产，全新件海外调货周期 80~120 天。模块支持运行中热插拔，单块故障更换无需整 Drop 分站断电，处置时长控制在 15 分钟内；从运维成本测算，无备件导致跳闸后时序缺失，监管部门核查整改成本往往远超囤货支出。
应用场景与库存策略
痛点切入
火电、化工存量 Ovation MK 机柜的 SOE 事件回路完全依赖 5X00357G04，原厂无持续量产产能，国际物流、清关周期不可控；一旦模块采集通道失效，机组跳闸、安全阀动作、ETS 保护动作的时序记录全部丢失，事故复盘无有效数据支撑，电网、环保核查会下发高额考核整改单。多数企业只储备普通 DI/AO 卡，事件采集卡零缓冲库存，故障后现货渠道溢价上浮 160% 以上，等待到货期间只能临时摘除 SOE 监测回路，长期存在合规风险。
典型场景与备货建议
- 300/600MW 火电机组 ETS / 锅炉联锁柜：主保护、引风机、排粉机跳闸事件采集，归 A 类最高优先级合规备件。单台机组常备 1 块缓冲库存，同厂区多机组共享渠道应急现货。
- 煤化工合成装置安全联锁 I/O 分站：紧急切断阀、高低液位联锁干接点时序记录，核查缺失会勒令装置限产，每两套 Drop 机架储备 1 块，纳入年度 Last-time-buy 集中采购清单。
- 垃圾焚烧电厂烟气环保联锁柜：脱硝喷氨、引风机故障事件采集，故障仅影响环保数据追溯，设定再订货点库存，库存低于 1 块再启动采购流程。
- 联合循环燃气轮机 DEH 机柜：燃机超速、遮断保护事件采集，原厂交付周期超 100 天，采用供应商 VMI 代管库存，降低企业自有资金长期占用。
真实案例
北方某 2×300MW 燃煤机组 Ovation MK 系统投运 11 年，库存清单未录入 5X00357G04 事件卡备件。夜班锅炉引风机轴承保护动作跳闸，对应事件采集模块通道全部失效，SOE 系统无任何变位时序记录。电网调度开展事故核查，因缺少毫秒级动作顺序判定依据，下发 120 万考核罚金；原厂订货周期 92 天，第三方检测翻新件加价 175% 空运到场，整改限产 7 天，发电量亏损加罚金合计损失 213 万。复盘后库存经理调整策略，同型号一次性采购 2 块恒温防潮存放，每季度接入模拟干接点测试事件捕捉精度，同步锁定三家渠道常备现货。
