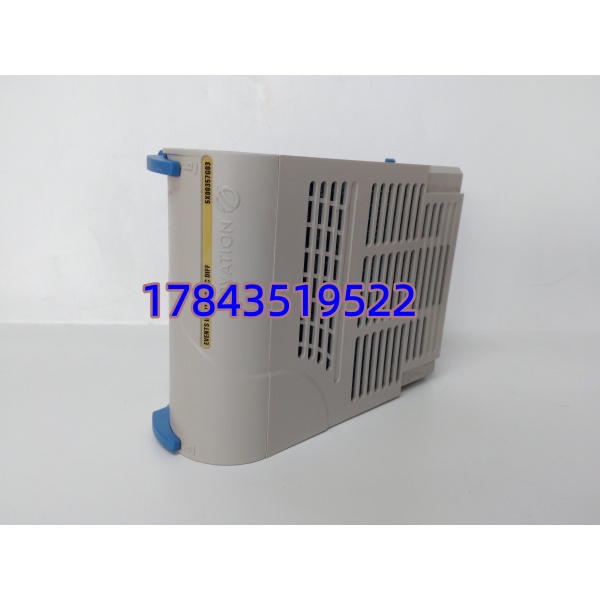

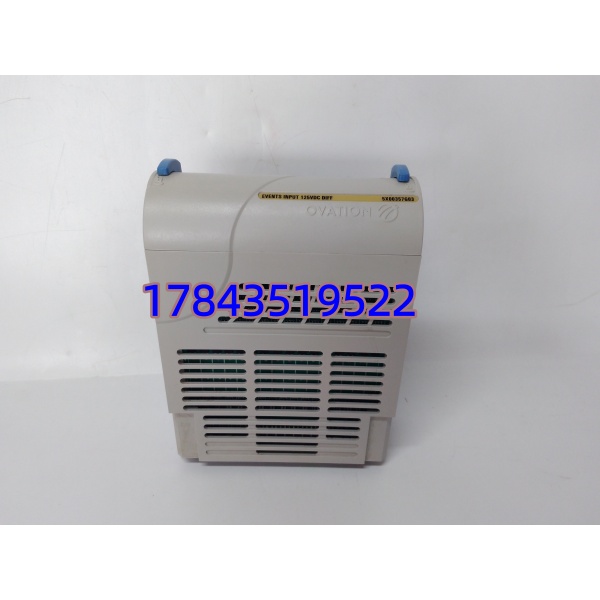

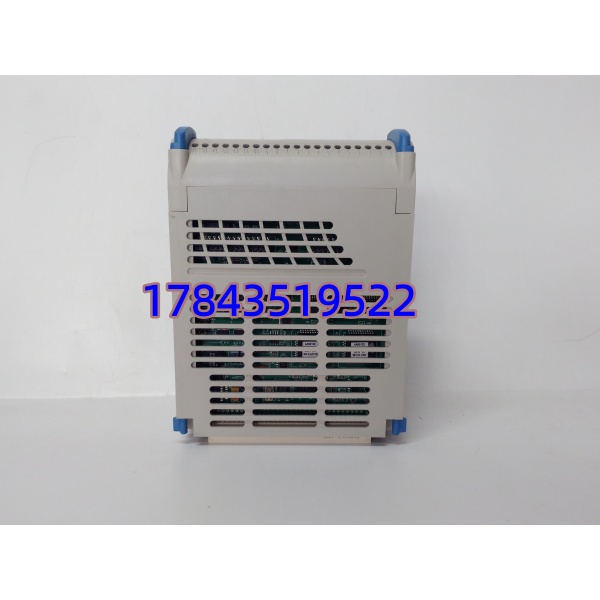

・型号：5X00357G03
・品牌：艾默生（原西屋 Westinghouse）
・系列：Ovation MK EIM 事件输入模块
规格参数
| 参数项目 | 技术指标 |
|---|---|
| 完整型号 | 5X00357G03（EIM 事件输入卡） |
| 采集通道 | 16 路独立差分数字输入回路 |
| 适配输入电压 | 24VDC 差分触点信号 |
| 核心特性 | 通道断线故障实时自检、微秒级事件时标 |
| 绝缘隔离等级 | 现场回路与背板 3000VAC 耐压隔离 |
| 单通道信号滤波 | 软件可配置消抖滤波时长 |
| 整机供电 | 24VDC 背板总线供电 |
| 单模块功耗 | ≤1.2W |
| 事件捕捉精度 | 1ms 时序分辨，用于 SOE 事故追忆 |
| 标准工作温区 | 0℃ ~ 60℃控制柜稳态工况 |
| 宽温耐受区间 | -40℃ ~ +70℃短时波动工况 |
| 适配机架 | Ovation MK 标准 2 槽 I/O 基座 |
| 整机外形尺寸 | 165mm×121mm×52mm |
| 模块净重 | 0.3kg |
| 合规标准 | IEC 61000 电磁兼容、CE 工业认证 |
产品介绍
（随机切入策略：C 竞品对比） 普通通用 DI 卡仅能上报当前通断状态，无法记录触点动作发生的精确先后顺序，5X00357G03 作为专用 SOE 事件采集卡，和常规数字输入卡的核心差距就在时序捕捉能力。现场实测发现，机组发生联锁跳闸故障时，普通 DI 卡无法区分毫秒级先后动作，故障溯源要耗费数小时核对就地记录，这款模块自带本地高精度时钟，可同步存储全部开关事件时序，大幅缩短故障排查周期。
严格来说，系统固件 v4.0 以下的 Ovation 控制器无法完整同步该卡件本地时标，更换备件前必须升级控制站固件并校准全厂系统时钟。根据原厂 Datasheet 记录，该型号原厂逐年压缩量产排期，无长期批量补货渠道；火电、化工装置若等模块通道击穿再紧急寻货，海外调货周期普遍 55 天以上，联锁故障后缺少时序记录会延长停机检修时长，提前储备备件既能缩短故障处理窗口，也能延后整套 MK 机柜整体技改投入。
应用场景与库存策略
痛点切入
锅炉、汽机、催化装置全部联锁触点、保护跳闸反馈点位由这款模块采集，卡件通道失效后中控丢失设备动作时序，机组跳机后无可靠 SOE 记录，运维人员无法定位首出故障点，停机检修周期成倍拉长。原厂无量产新货补充，二手拆机卡件普遍存在时标漂移、断线检测失效问题。
典型场景与备货建议
- 300MW/660MW 燃煤机组主机保护机柜：汽机跳闸、炉膛压力、MFT 联锁触点采集，单台机组配置 4~8 块同型号卡件。划入 A 类关键安全备件，建议单机组常备 2 件全新原装冷备，独立防潮存放。
- 煤化工合成装置安全联锁系统：高温高压工况下触点抖动频繁，模块长期高频采集损耗更快。按在用数量 18% 比例囤货，配套备用 I/O 底座同步储备。
- 城市垃圾焚烧发电 MK 系统：联锁点位少、年度故障频次极低，无需大批量囤货，委托备件服务商代管 1 件应急库存，减少资金呆滞。
- 循环流化床锅炉辅机保护机柜：涉及炉膛安全联锁，运维规范强制冗余备件，必须留存 2 块全新原装件，禁止拆机翻新件长期备用。
真实案例
某 2×330MW 热电厂 2 号机组，2025 年四季度一块 5X00357G03 采集通道整体失效，仓库仅存放 1 块二手拆机卡件，上机后 SOE 时标持续偏移，一次炉膛负压联锁跳机后无准确动作时序，运维班组连续 3 天现场排查仍无法锁定首出故障，机组限负荷运行 50 天。原厂全新现货全球调货周期 61 天，发电量缺口、燃煤超耗综合损失超 14 万元。复盘库存管理后，运维部将该型号划为最高优先级 A 类安全备件，两台机组合计储备 4 块全新原装卡件，建立专用联锁备件存放柜。
