Emerson 5X00226G02 | Ovation 模拟量 I/O 模块

描述

关键技术规格

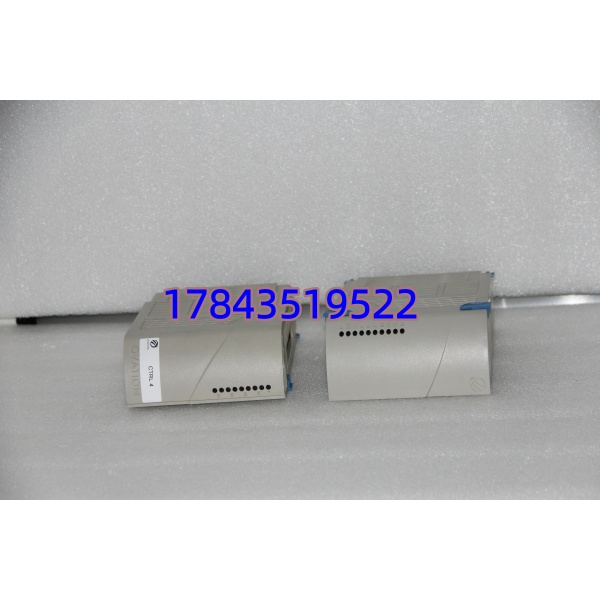

5X00226G02

产品深度介绍

Emerson 5X00226G02 是原西屋电气设计、现艾默生生产的 Ovation DCS 系统专用模拟量 I/O 模块。作为控制层与现场传感器 / 执行器的接口，它负责采集温度、压力、流量等 4-20mA 传感器信号，并输出 4-20mA 控制信号调节阀门、变频器等执行机构。

该模块采用高精度转换芯片与工业级 PCB 设计，具备信号隔离、抗干扰能力强等特点，可在恶劣工业环境下长期稳定运行。支持热插拔与在线诊断功能，可在不中断系统运行的情况下更换模块，大幅提升系统维护效率，广泛应用于电力、石化、冶金等连续生产行业的过程控制回路。

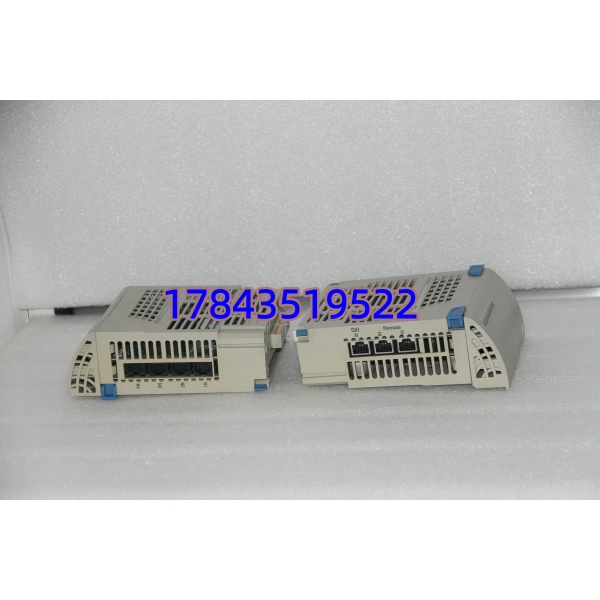

5X00226G02

应用场景与行业案例

工程痛点描述

在流程工业中，模拟量信号的精准采集与控制是生产稳定的关键。普通 I/O 模块常因精度不足、抗干扰差导致信号漂移，或因无隔离设计受电磁干扰影响，造成控制偏差、设备波动，甚至触发联锁停机，给企业带来直接经济损失。

典型应用场景

1. 电力行业 – 火电厂 DCS 系统用于锅炉汽包水位、蒸汽温度 / 压力、烟气含氧量等参数采集，同时输出控制信号调节给水阀、减温水阀、燃烧器风门等，确保锅炉稳定燃烧与汽温汽压恒定。
2. 石油化工 – 炼化厂过程控制用于精馏塔塔顶 / 塔底温度、压力、液位采集，输出 4-20mA 信号控制回流阀、进料阀、加热蒸汽阀，实现精馏过程的精准控制，提升产品纯度与收率。
3. 冶金行业 – 高炉 / 加热炉控制用于高炉热风炉温度、压力、流量监测，输出信号控制煤气调节阀、空气调节阀，优化燃烧效率；或用于轧钢加热炉温度闭环控制，确保钢坯加热均匀。
4. 水处理 – 污水处理厂 SCADA 系统用于曝气池溶解氧、pH 值、浊度采集，输出信号调节鼓风机转速、加药泵频率，实现污水处理过程的自动优化控制，降低能耗与药剂消耗。

真实案例

案例：某 300MW 火电厂锅炉汽温控制优化去年 9 月，华中某 300MW 火电厂 #1 机组锅炉过热蒸汽温度波动大（±8℃），影响机组效率与蒸汽品质。经排查，原模拟量模块精度低、抗干扰差，信号漂移严重。

我们提供 4 块全新原装 5X00226G02 模块，48 小时内送达现场。技术人员更换时，先核对模块固件版本（Rev 02），按规范接线并做好屏蔽接地，通电后进行信号校准与 24 小时稳定性测试。

模块投运后，蒸汽温度波动控制在 ±2℃内，控制精度显著提升，机组热效率提高约 0.5%，每天节约标准煤约 12 吨，投资回报期仅 3 个月。

事后电厂热控主管反馈：“高精度模拟量模块的更换，解决了困扰我们多年的汽温波动难题，不仅提升了机组稳定性，还降低了能耗，性价比很高。”

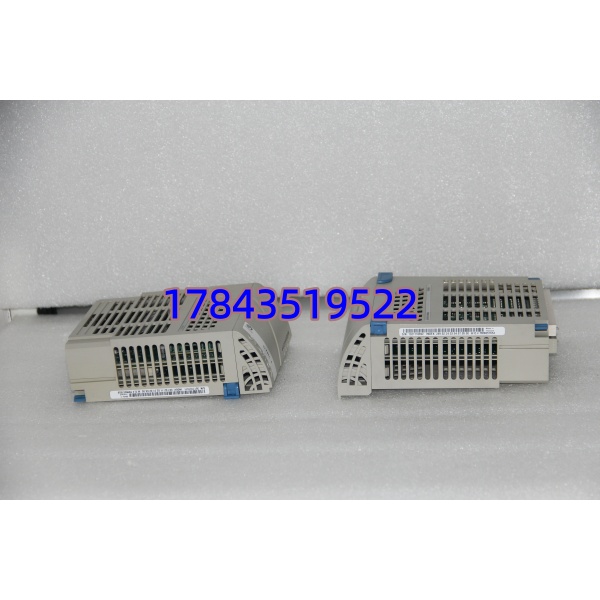

5X00226G02

质量检测流程

1. 入库验收检测
   • 来源追溯：核对原厂装箱单、序列号，确保为艾默生正规渠道产品
   • 外观检查：无腐蚀、无划痕、无维修痕迹，接口完好无变形
   • 附件核对：附带出厂合格证、原厂技术手册
2. 上机功能测试
   • 测试环境：Ovation 系统专用测试机架，配套 1C31203G01 控制器
   • 测试内容：通电自检（电源 / 状态指示灯正常）、2 路 AI 精度测试（输入 4-20mA 标准信号，误差≤0.1%）、2 路 AO 输出测试（输出信号精准度验证）、连续 24 小时负载测试，记录稳定性
   • 测试记录：生成完整测试报告，可提供测试视频 / 照片
3. 电气参数测试
   • 绝缘电阻测试：500V 摇表测量，绝缘电阻≥100MΩ
   • 耐压测试：500VAC/1 分钟，无击穿、无闪络
   • 信号精度校准：输入 / 输出 4mA、12mA、20mA 三点校准，确保精度达标
4. 固件 / 配置验证
   • 固件版本读取并记录（当前现货版本 Rev 02）
   • 通道配置与校准参数备份，确保与现场需求匹配
5. 最终质检与包装
   • 质检员签字确认，贴附 QC 合格标签
   • 防静电袋密封，气泡膜 + 硬纸箱包装，防潮防损

技术避坑指南

1. 信号精度偏差
   • 问题：模块输入 / 输出信号误差大，导致控制不准、工艺参数波动
   • 避坑：采购时确认模块精度等级（±0.1%）；更换前校准原模块信号，新模块上机后用标准信号源（4-20mA）做三点校准；定期校验模块精度
   • 案例：曾遇某化工厂工程师更换模块后，反应釜温度控制波动大，排查发现新模块未校准，4mA 实际输出为 3.8mA，校准后恢复正常。
2. 屏蔽接地错误
   • 问题：信号电缆屏蔽层接地方式错误（两端接地），形成环流干扰，导致信号跳变、波动
   • 避坑：模拟量信号电缆屏蔽层单端接地（仅在控制室侧接地，现场侧悬空）；确保接地电阻≤4Ω；远离动力电缆（间距≥30cm），避免平行敷设
   • 提醒：屏蔽接地是模拟量信号稳定的关键，错误接地会引入干扰，排查难度大。
3. 通道接线混淆
   • 问题：AI/AO 通道接线混淆，导致传感器信号无采集、执行器无动作
   • 避坑：更换前拍照记录旧模块接线端子；新模块上机前核对官方接线图，区分 AI 输入端子与 AO 输出端子；接线后用万用表测量通断，确认无误再通电
   • 警示：5X00226G02 的 AI 与 AO 端子排列相近，易接错，务必对照图纸核对，避免凭经验接线。
4. 电源纹波干扰
   • 问题：模块供电电源纹波大、不稳定，导致信号漂移、模块频繁重启
   • 避坑：采用工业级 24V DC 电源（纹波≤50mV）；电源输出端加装滤波电容（1000μF/50V）；模块供电电缆采用双绞线，减少干扰
   • 数据：某项目现场电源纹波达 200mV，模块信号漂移 ±0.5%，更换低纹波电源并加装滤波后，信号漂移控制在 ±0.1% 内。
5. 静电击穿损坏
   • 问题：干燥环境下未做防静电措施，人体静电击穿模块内部芯片，导致模块报废
   • 避坑：操作前必须佩戴防静电手环，在防静电垫上拆装模块；冬季干燥环境（湿度 < 40%）尤其注意，禁止直接用手接触电路板；模块存放于防静电袋中
   • 案例：见过工程师冬季未戴手环直接插拔模块，通电后模块无响应，经检测内部 A/D 芯片击穿，2000 多元的模块当场报废，延误抢修进度。
