描述
关键技术规格
| 参数项目 | 标准参数 |
|---|---|
| 适配机架 | Ovation 标准 I/O 机架，单槽位支持热插拔 |
| 输入通道 | 8 路独立 RTD 测温通道 |
| 兼容热电阻 | Pt100、Pt1000、Cu100、Ni100，支持 2/3/4 线制接线 |
| 测温分辨率 | 0.1 ℃，全量程精度 ±0.1% FS |
| 通道隔离 | 单通道对地、通道之间 1000VAC 电气隔离 |
| 背板供电 | 机架 24V DC 供电，单块模块最大功耗 4.2 W |
| 传感器激励 | 恒流低功耗激励，降低长线线缆发热误差 |
| 故障诊断 | 每通道独立 LED，识别传感器断线、短路、超量程告警 |
| 数据刷新周期 | 单通道 250 ms，8 通道轮询采集无延迟 |
| 抗干扰指标 | 共模抑制比＞120 dB，抵御电机、变频器电磁干扰 |
| 工作环境 | 工作 0 ℃ ~ +60 ℃；存储 – 40 ℃ ~ +85 ℃，5%–95% RH 无凝露 |
| 抗振动冲击 | 2g（10–500Hz）振动，适配锅炉、汽机振动机柜 |
| 防护等级 | IP20，仅限控制柜内安装 |
| 整机尺寸 | 132 × 104 × 51 mm |
| 整机重量 | 0.37 kg |
| 认证 | CE、UL 工业设备认证，火电 / 化工流程行业合规 |

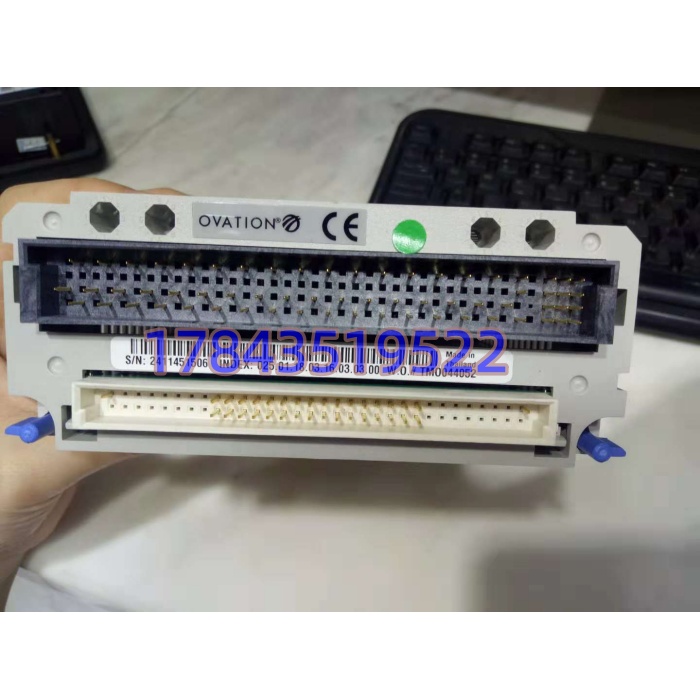

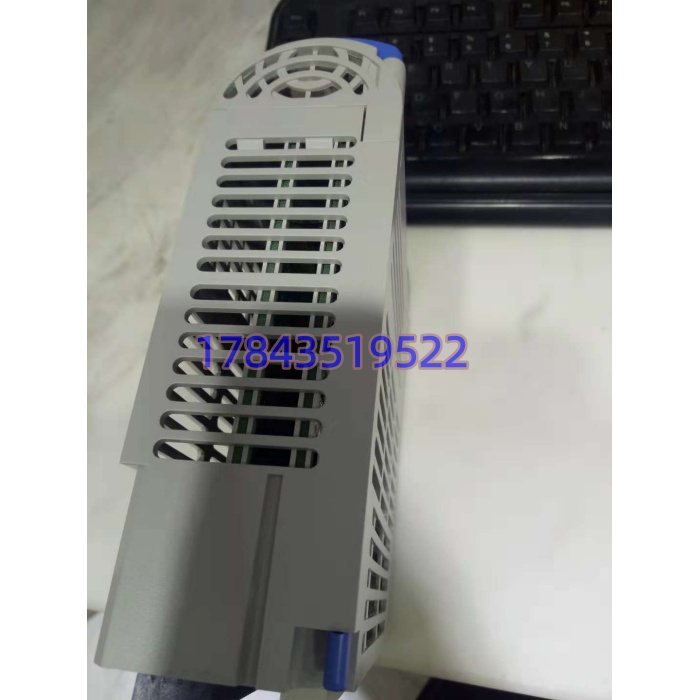

产品深度介绍

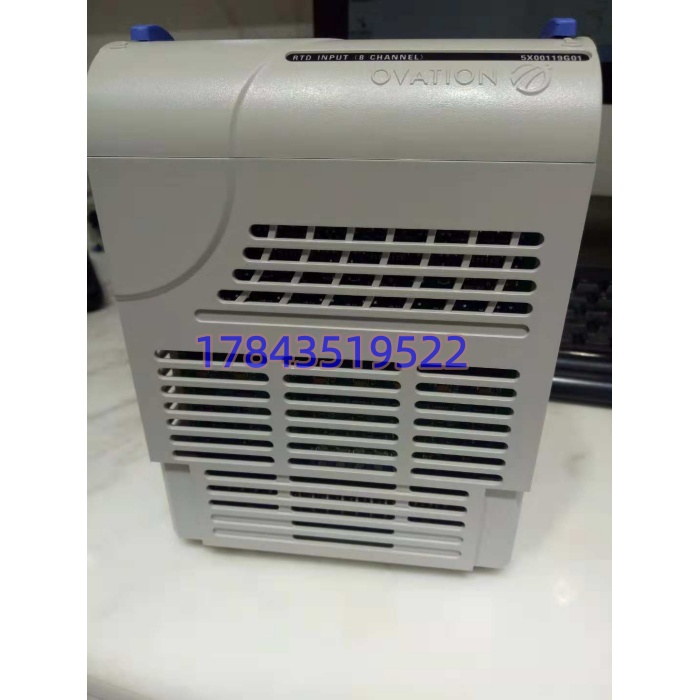

5X00119G01 是艾默生 Ovation DCS 系统标配 8 通道热电阻采集卡，继承西屋电厂控制硬件架构，专门用于锅炉管壁、轴承、油品、烟气等多点温度采集。模块内置高精度恒流激励电路，适配现场 2/3/4 线制 Pt100 测温探头，将微弱电阻变化转换为数字量上传控制器。
通道独立隔离设计，汽机、锅炉大功率动力线缆干扰场景下，不会出现温度数值漂移；板载通道级自检，探头断线、短路故障直接在上位操作员站弹窗报警，不用人工逐根线缆排查。支持机架不停机热插拔更换备件，搭配 Ovation 组态软件可批量设置各通道电阻类型、量程，大幅缩短机组检修调试工时，是火力发电厂温度监测回路核心 IO 备件。
应用场景与行业案例
工程痛点描述
火电机组、炼化装置上百路轴承、管壁温度依靠 RTD 卡采集，老旧卡件隔离电路老化后，电机启停时温度数值跳变，超温联锁误动作；单通道损坏会丢失关键测温点，原厂全新卡件订货周期普遍 40 天以上，机组无法长期降负荷等待备件。5X00119G01 现货直接替换，原有探头线缆可完全复用。
典型应用场景
- 火力发电厂锅炉系统水冷壁、省煤器、过热器管壁多点测温，炉膛烟气温度监测，8 通道批量采集降低机柜 IO 卡件数量。
- 汽轮发电机组辅控系统汽轮机轴瓦、推力轴承、润滑油、发电机定子测温，长期机柜振动环境稳定采集，避免轴温误报警跳机。
- 石油化工精馏、加氢装置反应釜、换热器、管道介质温度监测，通道隔离消除多探头共模干扰，保障工艺温度曲线稳定追溯。
- 垃圾焚烧、生物质电站焚烧炉炉膛、余热锅炉管壁测温，粉尘高温工况下硬件自检快速定位损坏热电阻探头。
- 大型污水处理、余热回收项目换热站水温、烟气温度集中采集，批量部署统一备件型号，减少备品库存种类。
真实工程案例
去年下半年，华中某 600MW 机组 #1 锅炉机柜 3 块 5X00119G01 出现通道漂移，水冷壁温度频繁跳变，运行班组只能临时屏蔽超温联锁，存在爆管安全隐患。原厂全新卡件交期 42 天，机组无法停机等待。客户采购现货 5X00119G01，出库前完成 8 通道全量程测温、背板总线 24 小时满载老化测试，附带原厂接线图纸。利用夜间低负荷窗口热插拔替换，原有 3 线制 Pt100 线缆直接接入，导入备份通道参数后 10 分钟恢复温度采集。更换后连续运行三个月无数值漂移，故障探头识别响应速度提升，电厂后续批量采购 8 块卡件作为锅炉、汽机机柜备用备件。
