描述
关键技术规格
| 参数项 | 技术详情 |
|---|---|
| 型号 | 38B5786X132 |
| 作用方式 | 单作用、直动式（Direct Single Acting） |
| 供气压力 | 20–100 psig（1.4–6.9 bar） |
| 输出压力 | 0–100% 可调 |
| 流量系数 | 典型 >5 Cv |
| 稳态耗气量 | <5 SCFH |
| 响应时间 | 全行程 <1 秒 |
| 工作温度 | -40°C ~ +85°C |
| 泄漏率 | <0.01 SCFH @ 100 psi |
| 重量 | 约 350g |
| 材质 | 铝合金壳体，耐腐密封件 |
产品深度介绍

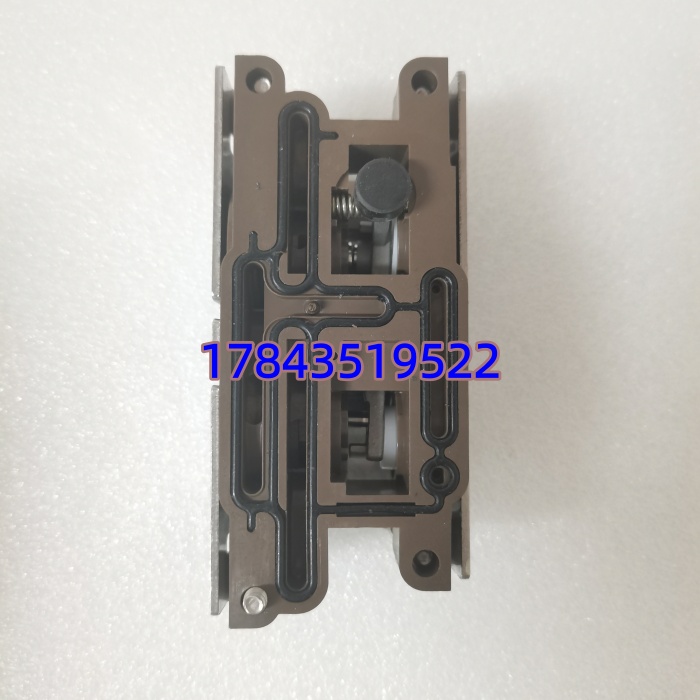

Emerson 38B5786X132 是 Fisher DVC6000/DVC6200 定位器的核心气动放大组件，也叫 “继电器组件” 或 “放大器”。它接收定位器输出的低压控制信号，进行功率放大后输出足够气量，驱动气动执行机构快速开关或调节阀门。
- 单作用设计：标准正向（气开），失气时弹簧复位，符合安全失效原则
- 直动式结构：响应快、滞后小、调节精度高
- 内置排气阀：标准排气操作，阀门动作灵敏
- 一体化安装：直接卡装在 DVC6000/6200 壳体内部，无需额外支架
应用场景与行业案例
工程痛点描述
现场执行机构需要大流量、高压力气源才能快速动作，但定位器自身输出气量小、压力低，驱动力不足、阀门响应慢、调节滞后，影响控制精度与安全联锁。
典型应用场景
- 石油天然气 — 管线切断阀 / 调节阀配 DVC6200 驱动大口径球阀、闸阀，实现快速开关与精确调节
- 化工 — 反应釜 / 蒸馏塔控制阀驱动高温 / 高压介质调节阀，保障工艺稳定与安全联锁
- 电力 — 锅炉给水 / 减温减压阀配 DVC6000 驱动执行机构，响应快、调节准
- 水处理 — 曝气 / 排泥阀驱动气动蝶阀、隔膜阀，耐湿、抗腐蚀、免维护
真实案例
案例：某炼化厂 DVC6200 阀门动作迟缓整改2025 年，浙江某炼化厂加氢装置 DVC6200 定位器驱动的进料阀开关慢、滞后大，影响负荷调整。更换原装 38B5786X132 继电器后，阀门全行程时间由 12s 降至 3.8s，调节滞后消除、控制精度达 ±0.5%，满足工艺要求，避免非计划减产。
核心卖点与差异化
- 原装适配：专为 DVC6000/6200 设计，安装孔位 / 接口 100% 匹配
- 快速响应：<1 秒全行程，滞后小、精度高
- 大流量输出：>5 Cv，驱动大口径执行机构无压力
- 宽温耐腐：-40°C~+85°C，铝合金 + 特殊密封，适配恶劣工况
- 免维护设计：无易损件，正常工况下长期稳定运行
