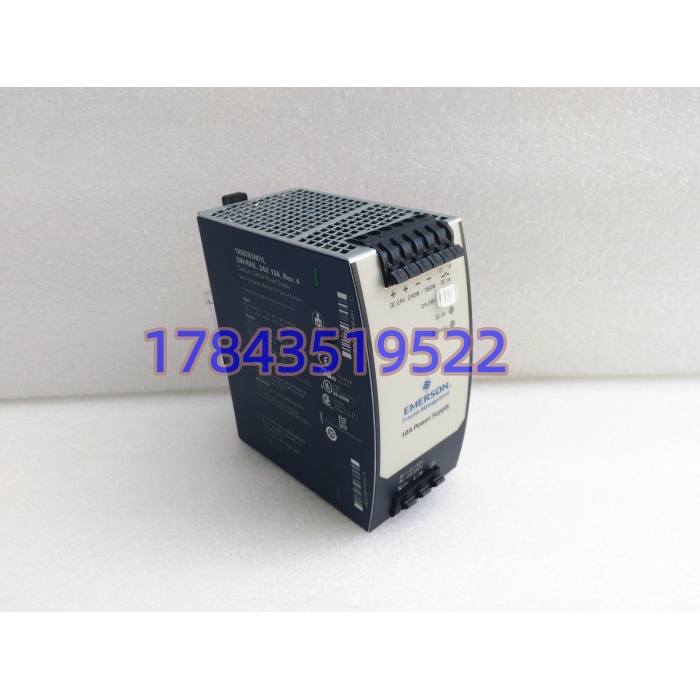

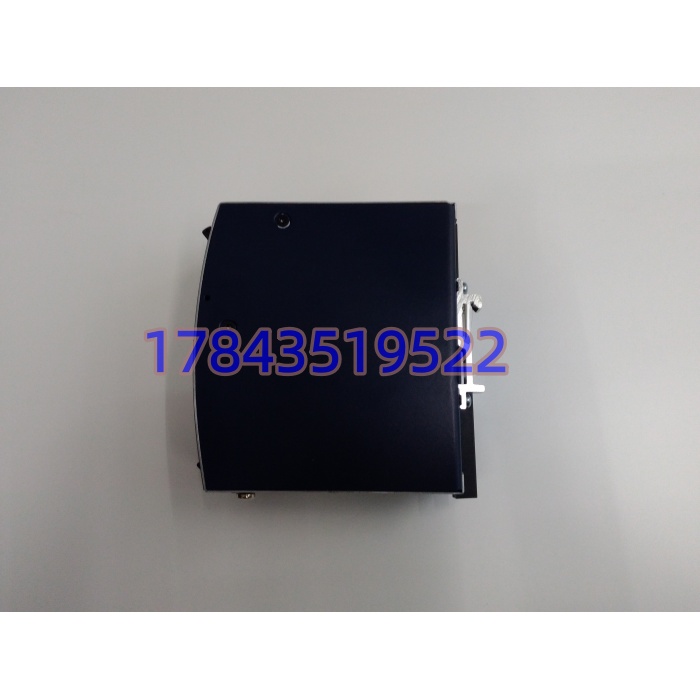

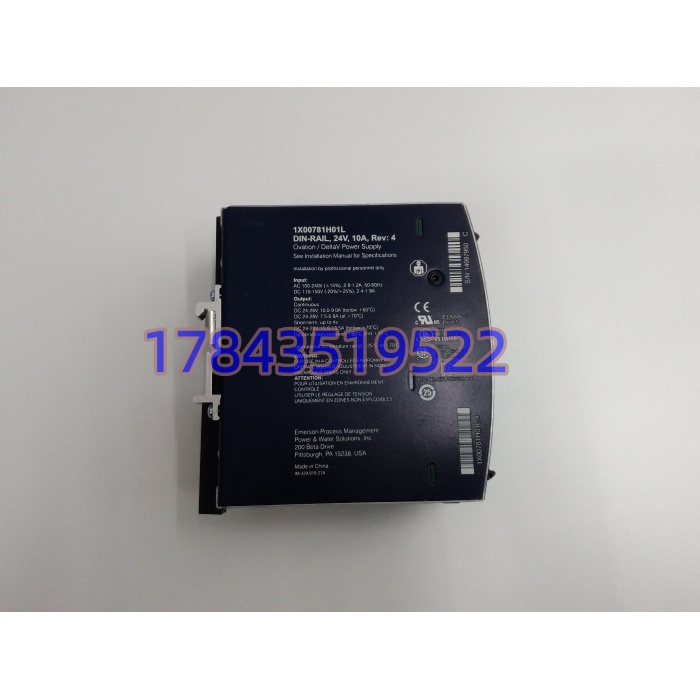

Emerson 1X00781H01L | Ovation 配套供电

描述

产品详情

・型号：1X00781H01L

・品牌：Emerson

・系列：Ovation DCS 配套电源系列

规格参数

1. 输入规格：85~264VAC 47~63Hz / 90~375VDC
2. 额定输出：24VDC，10A 连续，额定功率 240W
3. 峰值输出：12~15A 短时，高温环境需降额使用
4. 电压稳压精度：±1%，内部电位器可调 ±10%
5. 转换效率：＞87%
6. 防护机制：过压、过流、短路、过温四重保护
7. 环境涂层：ISA S71.04 G3 级敷形防腐涂层
8. 工作温度：-40℃ ~ +70℃
9. 存储温度：-40℃ ~ +85℃
10. 安装方式：标准 35mm DIN 导轨卡扣安装
11. 整机尺寸：100mm×58mm×135mm
12. 整机自重：约 350g
13. 面板指示：DC OK 正常指示灯、过载告警指示灯
14. 安全认证：CE、UL 工业认证（以原厂证书核对）

产品介绍

1X00781H01L 是电厂、化工 Ovation 系统机柜专用导轨电源，专门给单台 I/O Drop 机笼、端子底座、小型控制器提供洁净 24V 直流，也可给柜内变送器、阀位反馈回路集中供电。市面通用工业电源缺少防腐涂层，粉尘、硫化氢工况下电路板铜箔易腐蚀断路；这款模块整机做三防涂覆，适配锅炉、脱硫、炼化高腐蚀机柜环境。支持多台并联做 1+1 冗余，单台故障自动切换负载，不会中断 I/O 供电，减少因电源损坏引发的系统失电停机。

应用场景与行业案例

痛点切入

控制柜普通电源无冗余，单台烧毁直接导致整套 I/O 离线，机组联锁失效；高温、腐蚀工况下普通电源电容快速鼓包，每年要停机更换；通用电源纹波偏大，容易造成 AI 模拟量信号漂移、调节回路震荡。

典型场景

1. 火力发电厂机组 DCS：锅炉、汽机 I/O 机柜供电，多台并联冗余，规避单电源故障跳机风险。
2. 化工乙烯装置：就地远程 I/O 柜供电，防腐涂层抵御介质挥发腐蚀电路板。
3. 水处理电厂脱硫系统：多测点变送器集中供电，宽电压输入适配厂区电压波动。
4. 油气集输站 Ovation 控制站：24VDC 给电磁阀、压力变送器统一供电。

真实案例

前年某 300MW 机组脱硫工段，前期使用普通国产导轨电源，夏季高温时一台电源电容击穿，整套脱硫 I/O 全部失电，烟气挡板失控，环保数据中断被罚。后期全部更换 1X00781H01L，每机柜配两台并联冗余，去年检修期间一台电源出现过载告警，另一台完整承接全部负载，系统无任何中断，仅趁低负荷更换故障电源，不用停运脱硫系统。电气班组反馈，冗余搭配原装电源，单次故障停机损失就能省下数年备件成本。
