描述
产品深度介绍

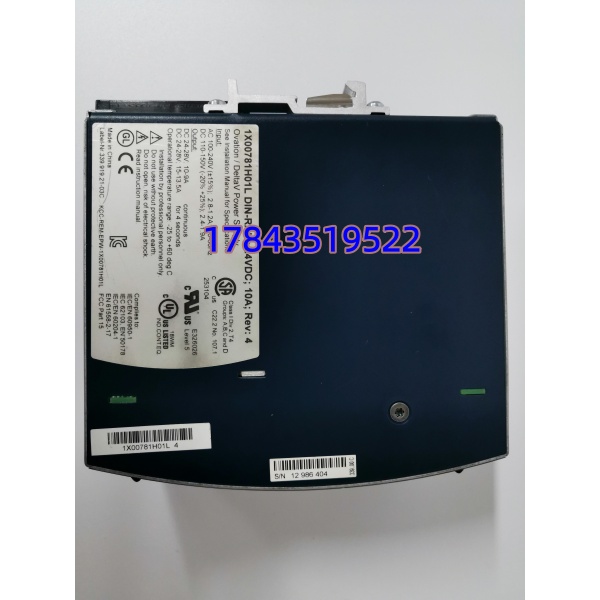

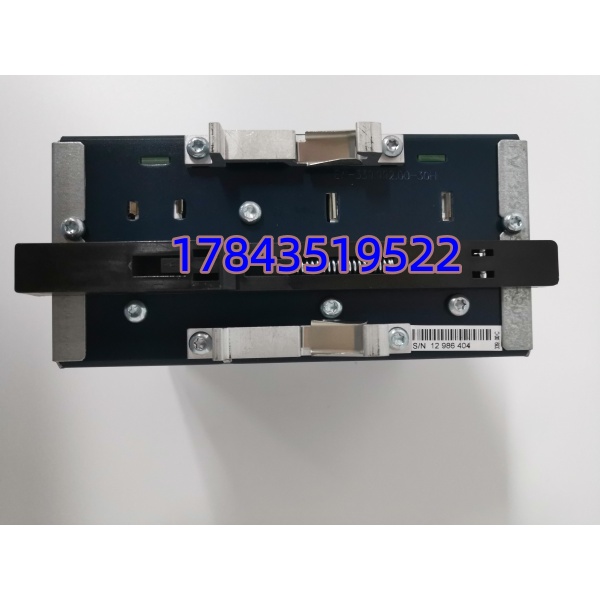

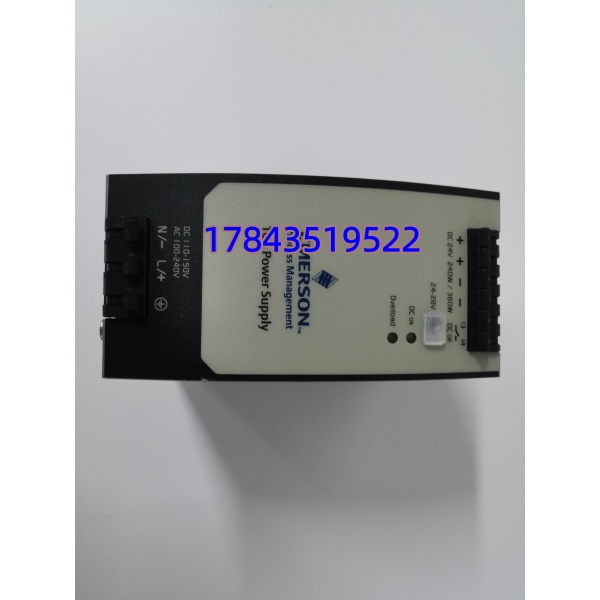

EMERSON 1X00781H01L 是艾默生专为 Ovation、DeltaV 分布式控制系统开发的 DIN 导轨安装开关电源，适配电厂、化工、冶金流程控制柜，专门给系统控制器、I/O 机架、现场端子组件提供洁净直流电源。
模块采用宽幅交流输入设计，内置 EMC 滤波电路，可抵抗工业现场电网谐波、电机启停冲击；自带过载、短路双重硬件保护，负载异常时自动切断输出，避免烧毁后端昂贵 DCS 卡件。相比通用第三方电源，它匹配 Ovation 系统功耗曲线，温升控制更稳定，长期连续运行故障率更低，适合 7×24 小时不间断生产工况。
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整型号 | 1X00781H01L |
| 输入电压 | 85–264V AC 宽幅单相交流 |
| 输出规格 | 24V DC，10A，额定 240W |
| 转换效率 | ≥90% |
| 安装方式 | 标准 35mm DIN 导轨卡扣式 |
| 保护机制 | 过载限流、短路自锁、过温停机 |
| 工作温度 | -40℃ ~ +70℃ |
| 防护等级 | IP20（控制柜室内使用） |
| 认证 | CE、UL 工业安全认证 |
| 整机尺寸 | 125 mm × 100 mm × 75 mm |
| 配套系统 | Ovation DCS、DeltaV 全系列控制器 |
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对原厂装箱单、出厂序列号，可向艾默生官方核验
- 外观查验：壳体无划痕、腐蚀、变形，端子无氧化，原厂封条完好
- 附件核对：附带原厂合格证、英文规格手册
2. 上机带载功能测试测试工装：艾默生 Ovation 标准 I/O 仿真机架、Fluke 115 万用表
- 空载通电 30 分钟，记录输出电压波动
- 满载 10A 持续 24 小时老化，实时监测温升曲线
- 模拟短路、过载工况，验证保护功能触发逻辑
- 生成纸质测试报告，附实拍照片留存，可发给客户核验
3. 电气安全检测
- 500V 摇表绝缘电阻测试，绝缘值＞10 MΩ
- 接地连续性导通测试
- 宽电压波动测试（85V/110V/220V/264V 四段输入切换）
4. 出厂封装
- 质检人员签字确认合格标签
- 独立防静电真空袋密封，气泡膜缓冲装箱
- 外包装粘贴型号、质检日期标识
