描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 通道数量 | 8 路独立差分模拟输入 |
| 输入信号 | 4-20mA DC（兼容 0-20mA） |
| 分辨率 | 14 位 A/D 转换器 |
| 精度 | ±0.1% 满量程（25℃） |
| 输入阻抗 | 250Ω（4-20mA 模式） |
| 隔离 | 通道 – 系统间光电隔离 |
| 供电 | 背板 24VDC（18~30VDC） |
| 功耗 | ≤5W |
| 工作温度 | -40℃ ~ +70℃ |
| 诊断 | 断线 / 超量程 / 短路检测 |
| 热插拔 | 支持在线更换，不中断运行 |
| 尺寸 | 101.6 × 101.6 × 33.3 mm |
| 重量 | 约 0.45 kg |
产品深度介绍
Emerson 1C31224G01 是 Ovation DCS 系统标配的 8 通道模拟输入模块，专门接收压力、流量、液位、温度等 4-20mA 变送器信号，转换成高精度数字量上传控制器。14 位分辨率保证微小信号变化也能被捕捉，适合关键工艺参数监测。
采用全通道隔离与浪涌保护，抗干扰能力强，在电厂、化工强电磁环境下稳定可靠。支持热插拔与丰富自诊断，通道断线、超量程可精准定位，大幅减少现场排查时间。作为 Ovation 系统 I/O 核心卡件，它直接影响整个控制系统的数据质量与稳定性。
应用场景与行业案例
工程痛点描述
现场模拟信号漂移、干扰大或采集不准，会导致控制回路波动、报警误触发，甚至影响安全联锁判断。普通模块通道少、精度低、无隔离，在高温、粉尘、强干扰环境下易老化失效，维护成本高。
典型应用场景
- 电力行业 – 火电 / 燃气电站 DCS锅炉汽包水位、主蒸汽压力、炉膛负压采集。数据精准度直接影响燃烧安全与效率，隔离设计防止强电干扰。
- 石油化工 – 精馏 / 反应装置塔温、塔压、液位、进料流量监测。防爆区域信号需可靠隔离，断线诊断避免误停车。
- 冶金行业 – 高炉 / 加热炉热风温度、炉顶压力、冷却水流量采集。高温振动环境下，模块稳定性决定连续生产时长。
- 水处理 – 污水 / 净水厂pH、溶解氧、浊度、加药流量监测。长期连续运行，热插拔减少维护停机。
- 制药 / 精细化工 – 洁净工艺反应釜温度、压力、液位高精度采集。14 位分辨率满足批次一致性与 GMP 追溯要求。
真实案例
案例：某 300MW 电厂 DCS 改造数据漂移问题去年，华北某 300MW 机组 DCS 系统旧 AI 模块老化，锅炉汽包水位、主蒸汽压力信号漂移达 ±1.5%，调节回路波动大，操作员频繁手动干预，存在安全隐患。原模块无隔离，变频器启停时常引发信号跳变。
我们提供全新原装 1C31224G01，直接替换旧卡件，无需改程序与接线。模块光电隔离有效抑制干扰，14 位精度让采集误差控制在 ±0.1% 内。
投运后，关键参数波动降至 ±0.3% 以内，调节平稳，报警误触发减少 90%，操作员工作量大幅降低。后续该厂将此模块列为全厂 I/O 标准备件。

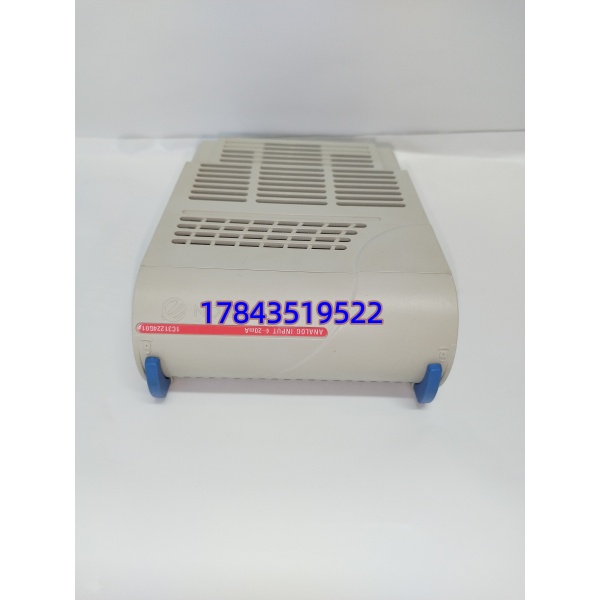

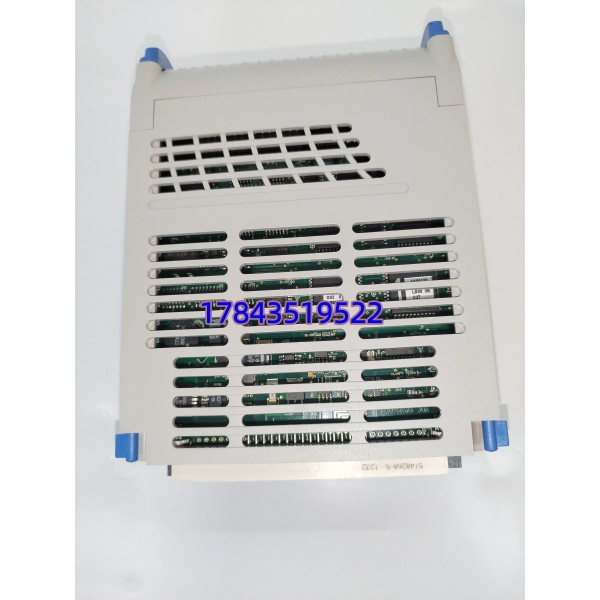

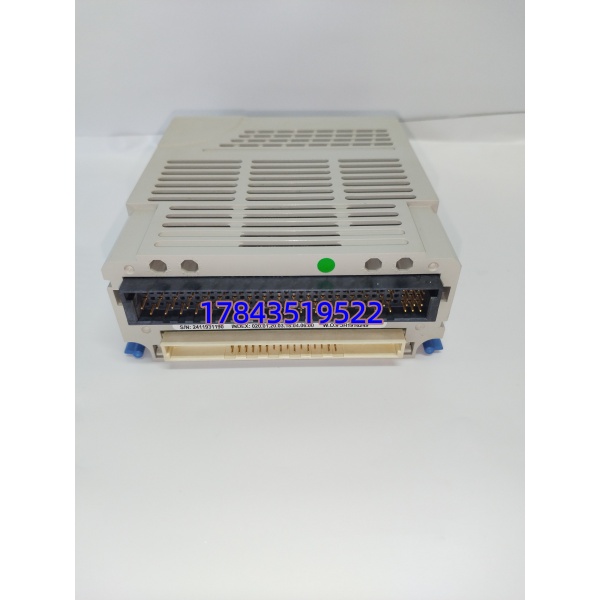

1C31224G01.
