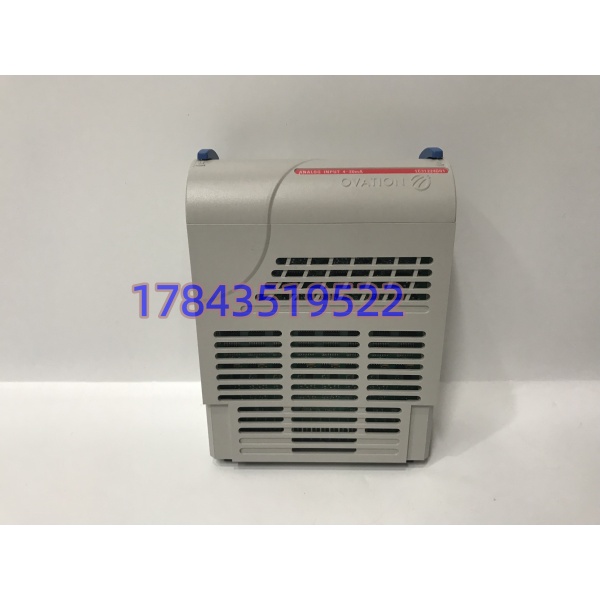

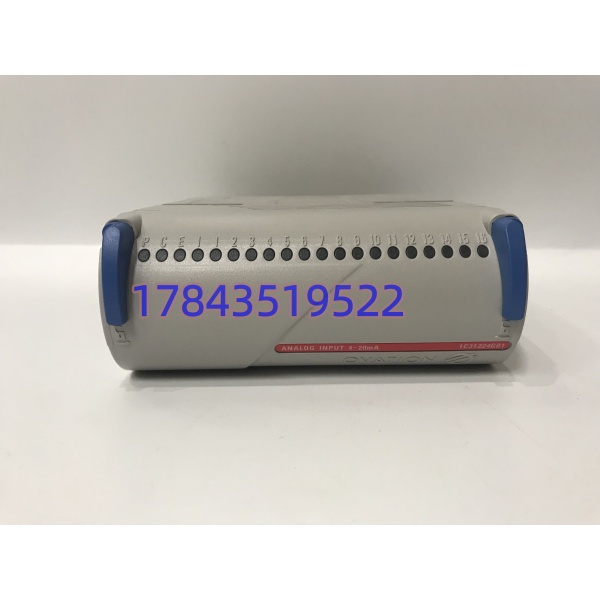

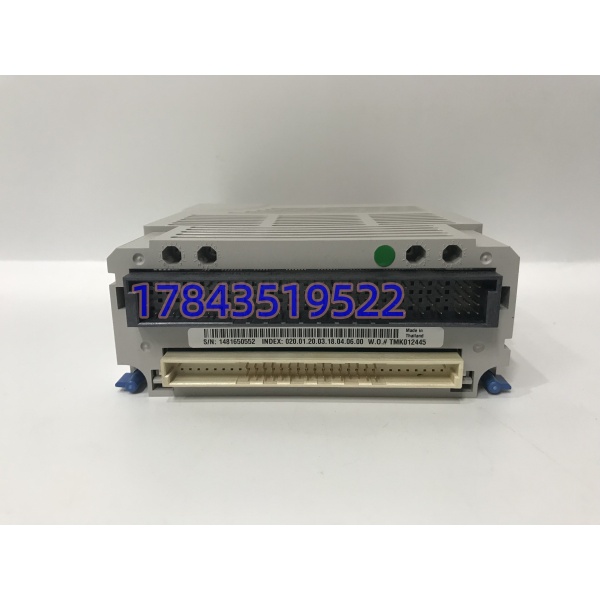

Emerson 1C31224G01 | Ovation I/O 机架兼容 现场变送器信号采集备件

描述

关键技术规格

产品深度介绍

1C31224G01 是 Emerson Ovation DCS 体系内的 8 通道模拟量输入电子模块，源自原西屋技术平台，专门用于采集现场 4–20mA 电流型变送器输出信号。该模块不能独立使用，必须搭配 1C31227G01 个性模块组成完整 AI 采集单元。

模块内置信号调理与数字化转换电路，支持 HART 协议，可读取智能变送器的设备诊断信息。支持不停机在线更换，自带通道级故障诊断，能够识别回路断线、信号超量程异常。广泛用于存量 Ovation 机组的备件替换，适配电力、化工连续生产装置的工艺参数采集场景。

应用场景与行业痛点

很多运行十几年的火电、联合循环电厂依旧搭载初代 Ovation 系统，原厂早已停止生产 1C31224G01。一旦模块故障，若没有备用备件，锅炉、汽机侧压力、流量、液位监测回路会缺失数据，机组被迫降负荷运行。原厂补货周期普遍长达数月，停机损失远高于备件采购成本。

典型应用场景：

1. 火力发电 – 锅炉侧 DCS 系统 采集汽包水位、主蒸汽压力、炉膛负压变送器信号，属于机组稳定运行的基础监测点位。
2. 联合循环电站 – 燃机辅控系统 润滑油压力、冷却水流量等辅机参数采集，保障燃机安全联锁逻辑正常触发。
3. 石油化工 – 连续精馏装置 塔器温度、进料流量、罐区液位监测，工艺中断会造成大量物料损耗。
4. 水处理行业 – 大型污水 / 净水厂 SCADA 系统 在线水质参数、泵出口压力变送器信号采集。

真实案例： 北方某 300MW 自备电厂 Ovation 系统一块 1C31224G01 突发通道故障，3 路蒸汽流量测点失效。检修班组评估，若等待原厂排产供货至少 10 周，机组只能降负荷维持运行。运维团队紧急寻找现货备件，收到模块后，在机组调停窗口期完成上机测试，恢复全部监测回路，规避了长期降负荷带来的经济损耗。现场工程师事后建立 I/O 关键卡件储备清单，优先采购停产型号备件。

质检流程（质量透明化）

1. 入库验收检测 来源追溯：核对产品序列号、原厂标签信息；外观查验电路板无腐蚀、无维修飞线、无元件烧蚀痕迹；清点卡扣、防尘盖板等附属配件。
2. 上机功能测试 搭建 Ovation 仿真测试机架，接入标准信号源；全通道 4–20mA 信号逐点采集校验；验证 HART 变送器通讯握手；连续 24 小时通电老化，持续记录温升与采样稳定性，可向客户提供测试照片或视频。
3. 电气参数检测 使用 Fluke 仪表完成绝缘电阻测试、回路导通检查，排查隐性硬件损伤。
4. 固件与硬件核验 读取模块硬件版本并登记；检查板载跳线出厂原始状态，拍照存档。
5. 终检与包装 质检员复核全部测试记录；模块使用防静电袋密封，外层气泡膜加固，粘贴 QC 合格标签发出。
