Emerson 1C31222G01 | Ovation DCS 继电器输出基座

描述

关键技术规格

1C31222G01

产品深度介绍

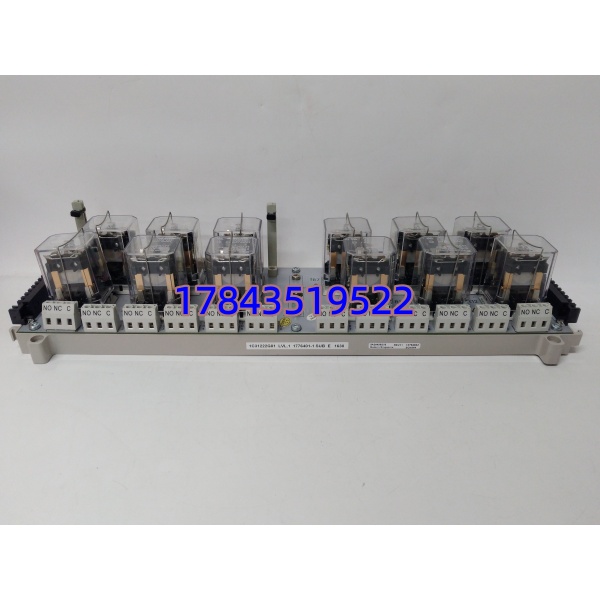

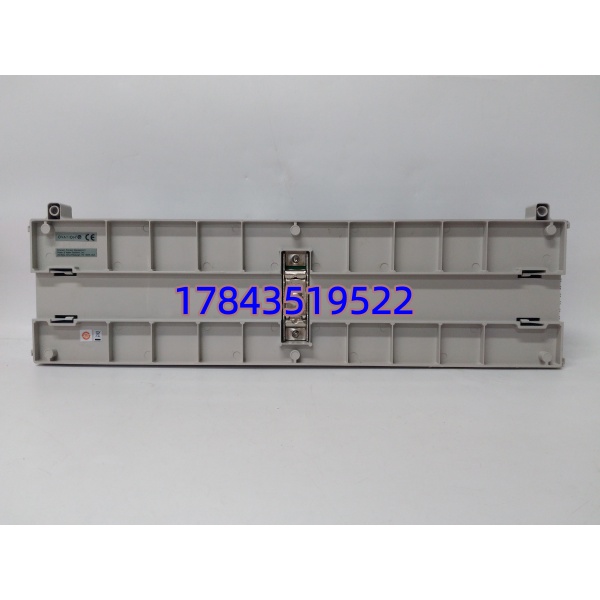

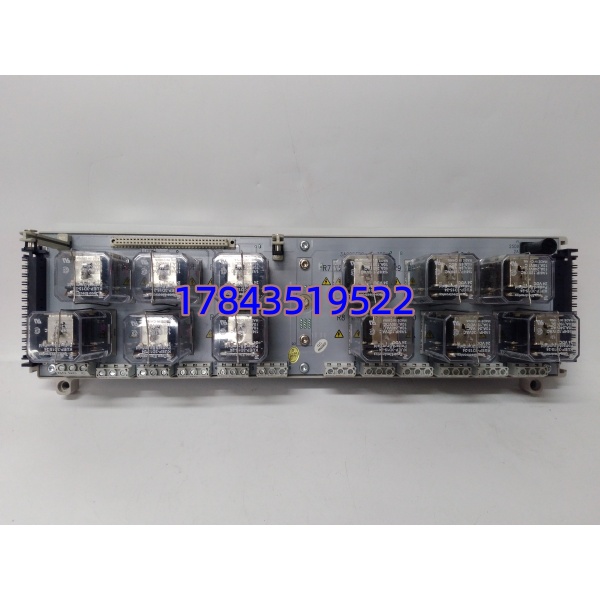

Emerson 1C31222G01 是艾默生 Ovation DCS 系统专用的高功率继电器输出基座，作为 Ovation I/O 子系统的核心部件，专门用于驱动工业现场的重载设备，如高压阀门、大型电机、泵体及报警装置等。该基座搭配 1C31219G01 电子模块使用，实现控制系统与现场大功率执行机构的可靠接口转换。

采用 KUEP 型继电器设计，相比传统 G2R 型基座（1C31223G01），具备更强的直流高压大电流切换能力，适合电力、石化等对负载容量要求严苛的场景。模块化结构支持热插拔维护，通道状态 LED 可视化，配合 Ovation 系统的诊断功能，可快速定位故障，减少停机时间。

1C31222G01

应用场景与行业案例

工程痛点描述

连续生产行业的 DCS 系统常面临重载设备驱动难题 —— 普通继电器基座容量不足，易出现触点烧毁、负载切换不稳定问题，导致阀门拒动、电机失控，引发生产线停机。尤其在电力、石化等关键领域，设备故障每小时损失可达数十万，对输出基座的可靠性和负载能力要求极高。

典型应用场景

1. 电力行业 – 火电 / 核电 DCS 系统用于驱动锅炉疏水阀、汽轮机辅助油泵、高压开关等重载设备，12 通道独立输出可满足多设备同步控制需求，高耐压设计适配电厂复杂电磁环境。
2. 石油化工 – 炼化装置控制控制精馏塔进料阀、反应釜搅拌电机、紧急切断阀等，KUEP 继电器可承受大电流冲击，避免化工场景频繁启停导致的触点老化。
3. 冶金行业 – 高炉 / 连铸自动化驱动高炉热风阀、冷却水泵、铸机液压阀等，适应高温、粉尘、强干扰工况，确保重载设备稳定启停。
4. 水处理 – 大型污水处理厂控制曝气风机、污泥输送泵、加药阀等，12 通道可覆盖多区域设备控制，工业级温度范围适配户外及恶劣机房环境。

真实案例

某沿海大型火电厂 2025 年机组大修期间，发现原有 1C31223G01 基座（G2R 型）在驱动 6kV 高压油泵时频繁出现触点发热现象，存在停机风险。原厂供货周期需 6 周，而大修窗口期仅 10 天。

紧急采购 1C31222G01（KUEP 型）替换，到货后 2 小时完成安装调试。KUEP 继电器的大电流承载能力完全匹配油泵负载需求，连续运行 3 个月无发热异常，避免了非计划停机。后续该电厂将所有重载回路基座统一更换为 1C31222G01，作为关键备件常备库存。

1C31222G01

核心卖点与差异化

• 高负载能力：采用 KUEP 型继电器，直流大电流切换能力优于 G2R 型基座（1C31223G01），适配更多重载场景。
• 12 通道独立输出：单基座集成 12 路继电器，每路支持独立组态，满足多设备差异化控制需求。
• 工业级可靠性：-40℃~+85℃宽温设计，抗电磁干扰，适配电力、石化等恶劣工况，MTBF＞50,000 小时。
• 快速适配与维护：直接搭配 1C31219G01 电子模块，热插拔设计，LED 状态指示，故障定位效率提升 60%。
• 全新原装质保：原厂正品，12 个月质保，提供入库验收、上机测试报告，支持现场调试指导。

替换与升级建议

✅ 直接替换（无需改动）

• 原型号：1C31222G01（KUEP 型）替换型号：同型号全新原装
  • 差异：无差异，完全兼容
  • 注意：需配套 1C31219G01 电子模块使用
  • 价格：原厂价，现货可议价

⚠️ 软件兼容（需核对配置）

• 原型号：1C31223G01（G2R 型，16 通道）替换型号：1C31222G01（KUEP 型，12 通道）
  • 差异：继电器类型、通道数量不同，1C31222G01 负载能力更强
  • 改动内容：需重新组态输出通道，适配 12 通道配置
  • 工作量：约 1 天（取决于程序复杂度）
  • 适用场景：重载设备驱动升级，原基座负载能力不足时

❌ 硬件不兼容（不推荐）

• 原型号：其他品牌 DCS 继电器基座（如 ABB、Siemens）替换型号：1C31222G01
  • 原因：Ovation 系统专用，机架接口、通信协议、电子模块均不兼容
  • 成本：需更换整个 I/O 机架、重写控制程序，费用超 50 万元
  • 建议：仅用于 Ovation 系统扩容或替换，跨品牌不推荐
