描述
产品深度介绍
Emerson 1C31222G01 是艾默生（原西屋电气）Ovation DCS 系统的专用继电器输出基座，属于 Ovation I/O 子系统的核心部件，用于安装和承载继电器输出模块，同时提供现场接线端子与系统总线的电气连接。基座采用模块化设计，具备高可靠性与强抗干扰能力，适配电力、化工、冶金、水处理等行业的过程控制场景，负责开关量信号输出、负载驱动及安全联锁控制，是工业自动化系统中实现控制信号与现场设备对接的关键组件。

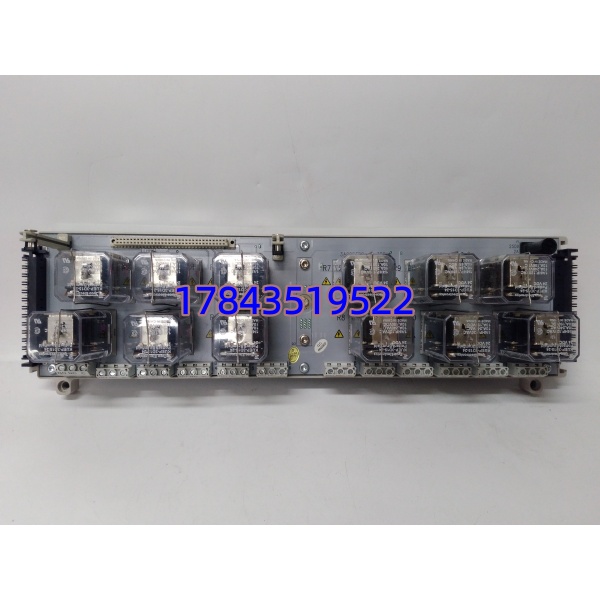

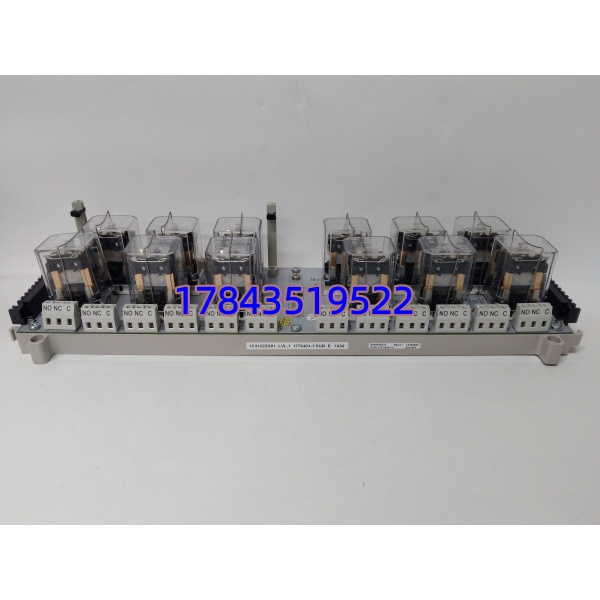

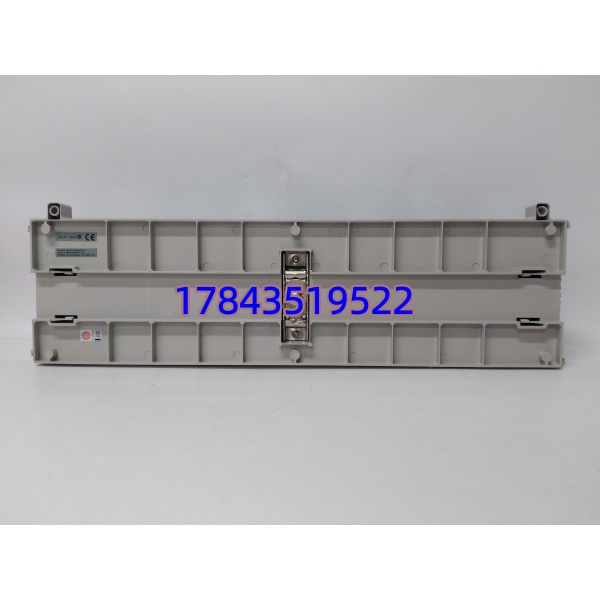

艾默生1C31222G01
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 1C31222G01 |
| 品牌 | Emerson（Westinghouse） |
| 适配系统 | Ovation DCS 分布式控制系统 |
| 供电电压 | 24VDC ±10% |
| 输出通道 | 多通道继电器接口（匹配 Ovation 继电器模块） |
| 单路负载电流 | 最大 2A |
| 工作温度 | -40°C ~ +70°C |
| 防护等级 | IP20（工业控制柜环境） |
| 安装方式 | DIN 导轨安装 |
| 尺寸（长 × 宽 × 高） | 197mm × 149mm × 74mm |
| 重量 | 约 0.7kg |
| 外壳材质 | 阻燃工程塑料 |
安装与接线指南
阶段一：准备工作（10 分钟）
- ⚠️ 安全第一：切断 Ovation 系统控制电源及现场负载电源，等待 5 分钟放电，佩戴防静电手环。
- 工具准备：十字螺丝刀、万用表、标签纸、手机（拍照记录接线）。
- 备份工作：导出系统配置参数，拍照记录旧基座的接线端子与模块安装位置。
阶段二：拆卸旧基座（15 分钟）
- 打开控制柜，找到 1C31222G01 继电器输出基座。
- 拍照记录现场线缆端子号、继电器模块插槽位置，标签标注线缆编号。
- 依次拔下基座上的现场信号线、电源线、系统总线连接线。
- 松开 DIN 导轨固定卡扣，水平平稳抽出旧基座，清理导轨安装位灰尘。
- 取出旧基座上的继电器模块，单独存放保护。
阶段三：安装新基座（15 分钟）
- 取出全新 1C31222G01 基座，外观检查无裂纹、烧蚀、端子变形。
- 对准 DIN 导轨平稳推入，扣紧固定卡扣，确保基座安装牢固无晃动。
- 将继电器模块对准插槽平稳插入，锁紧模块固定螺丝。
- 对照照片，严格复原所有接线：电源线、信号线、总线连接线压接紧实，无虚接。
- 检查接线端子螺丝无松动，线缆走线整齐，无挤压、破损。
阶段四：上电测试（20 分钟）
- 确认柜内无遗留工具，接线无短接风险，闭合柜门。
- 先送控制电，观察基座指示灯：电源灯常亮，通讯灯正常闪烁。
- 连接 Ovation 编程软件，扫描 I/O 节点，识别新基座与继电器模块。
- 核对模块地址与配置参数，下载备份配置文件。
- 进行开关量输出测试，触发各通道继电器动作，验证负载响应正常，连续运行 30 分钟无报警即完成调试。
常见问题解答（FAQ）
Q1：1C31222G01 适配哪些 Ovation 模块？A：专为 Ovation 系统继电器输出模块设计，如 1C31223G01 等型号；不可用于模拟量模块或其他品牌 DCS 系统，替换前需核对模块型号与插槽兼容性。
Q2：基座损坏会出现哪些典型故障？A：常见现象：继电器模块无法识别、开关量输出无响应、通道通讯中断、负载无法驱动、系统报 “I/O Base Fault” 报警；多由接线虚接、过压击穿、老化腐蚀或导轨松动导致。
Q3：更换后需要重新配置参数吗？A：同型号直接替换，无需重新编程。安装后下载备份配置即可，仅需核对模块地址、通道映射与原设置一致，通讯测试正常。
Q4：全新原装和拆机良品怎么选？A：电力 / 化工等 24/7 连续运行、重载工况，优先选全新原装，稳定性、绝缘性能与质保更有保障；备用机、低频工况或预算有限可选拆机良品（经通电全检与老化测试），性价比更高。
Q5：操作时有哪些高危点？A：① 必须切断控制电源与现场负载电源，防止触电或设备误动作；② 接线不可错接 / 虚接，否则会导致基座烧毁或控制失灵；③ 防静电措施必须到位，避免静电损坏模块精密元件；④ 上电前务必检查线路无短接，防止电源短路引发事故。
