Emerson 1C31219G01 | Ovation 继电器输出模块

描述

产品深度介绍

Emerson 1C31219G01 是艾默生 Ovation DCS 系统的专用继电器输出模块，作为控制层与现场大功率设备的接口，负责将系统控制信号转换为继电器触点输出，实现对工业阀门、电机、泵及声光报警装置的开关控制。

模块内置 16 路独立继电器通道，每路支持 5A/250VAC 负载，具备过流、浪涌保护及通道诊断功能，适配电力、油气、化工、水处理等过程工业的高可靠性控制场景。原装正品，可直接原位替换，减少系统停机风险。

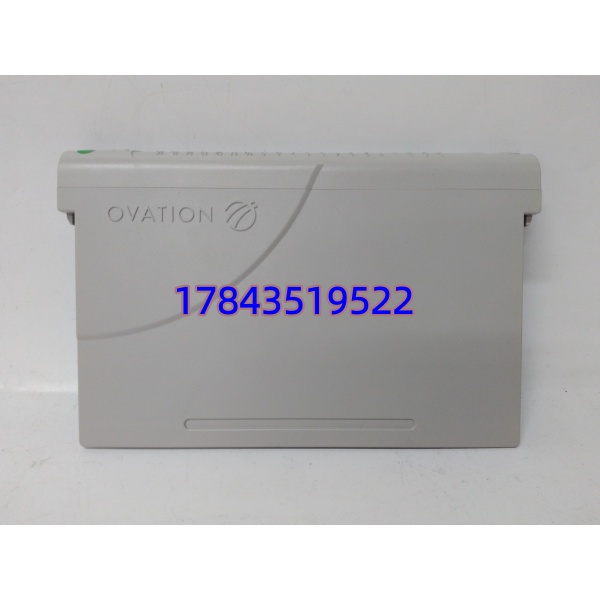

艾默生1C31219G01

关键技术规格

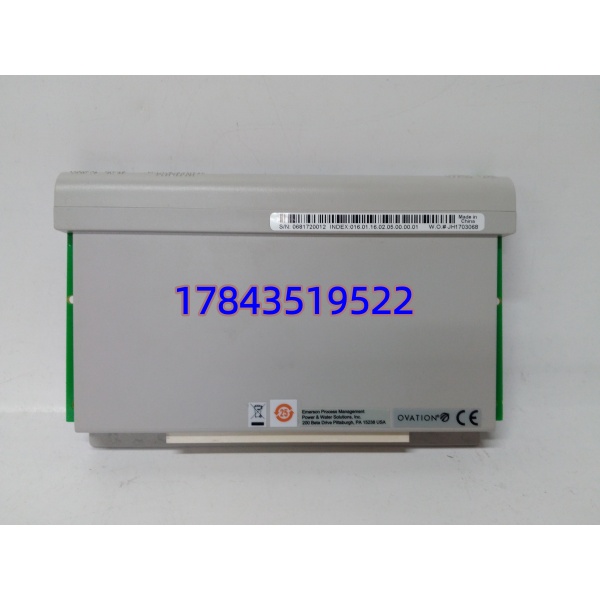

艾默生1C31219G01

安装与接线指南

阶段一：准备工作（10 分钟）

⚠️ 安全第一

1. 通知运维部门，执行系统停机流程
2. 切断 DCS 机架及现场设备电源，等待 5 分钟放电
3. 佩戴防静电手环，准备绝缘螺丝刀、万用表、标签纸

备份工作

• 拍照记录旧模块接线端子编号
• 导出 DCS 系统 I/O 配置参数

阶段二：拆卸旧模块（15 分钟）

1. 逐一标记并断开 16 路继电器输出接线
2. 松开模块上下固定螺丝，垂直缓慢拔出模块
3. 清理插槽灰尘，检查背板连接器针脚有无弯曲

阶段三：安装新模块（15 分钟）

1. 核对新模块型号为 1C31219G01
2. 垂直对准插槽，平稳推入直至完全贴合
3. 拧紧固定螺丝，确保模块无松动
4. 按标签恢复所有现场接线，核对通道编号
5. 检查接线牢固，无裸露线芯或短路风险

自检清单

• 模块固定牢固
• 接线通道对应正确
• 无松动或短路隐患
• 插槽无遗留杂物

阶段四：上电测试（20 分钟）

1. 恢复 DCS 机架供电，观察模块 LED 指示灯
2. PWR 灯常亮：电源正常；RUN 灯闪烁：运行正常
3. 连接 Ovation 编程软件，扫描识别新模块，确认通讯正常
4. 强制输出各通道，用万用表测量触点通断，验证动作正常
5. 空载运行 30 分钟，无报警即安装合格

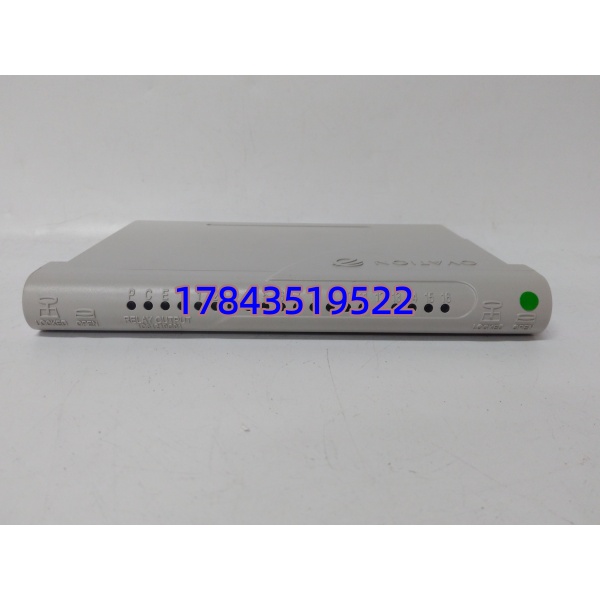

艾默生1C31219G01

常见问题解答 (FAQ)

Q1：1C31219G01 的核心用途是什么？A：作为 Ovation DCS 的输出接口，提供 16 路继电器触点信号，控制现场阀门、电机、泵及报警设备的启停。

Q2：继电器触点容量是多少？能直接驱动电机吗？A：每路触点为 5A/250VAC（阻性负载），可直接驱动小型电磁阀、指示灯；驱动大功率电机需外接接触器扩容。

Q3：更换模块后需要重新下载程序吗？A：无需重新编程，DCS 会自动识别模块并加载原有配置，仅需核对通道映射关系。

Q4：是否为全新原装？质保多久？A：全新原装正品，支持序列号溯源，提供 12 个月质保，非人为损坏可免费售后。

Q5：适配哪些行业和系统版本？A：适配电力、化工、油气、水处理等行业，兼容 Ovation 3.5 及以上版本 DCS 系统。
