描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 型号 | 1C31204G01 |
| I/O 配置 | 32 路数字量输入 (DI) |
| 32 路数字量输出 (DO) | |
| 8 路模拟量输入 (AI,4-20mA) | |
| 4 路模拟量输出 (AO,4-20mA) | |
| 通讯方式 | 光纤，850nm 多模 |
| 传输速率 | 10Mbps |
| 传输距离 | 最远 2km（多模光纤） |
| 工作电压 | 24V DC（18-32V 宽压） |
| 功耗 | <15W |
| 工作温度 | -40°C ~ +70°C |
| 防护等级 | IP65（外壳） |
| 外形尺寸（宽 × 高 × 深） | 230 × 140 × 60 mm |
| 重量 | 约 2.0 kg |
| 安装方式 | 壁挂式或机架式安装 |
| 诊断功能 | 电源 / 通讯 / 通道状态 LED 指示灯 |
| 认证 | ATEX、IECEx、SIL 3 |
1C31204G01
产品深度介绍

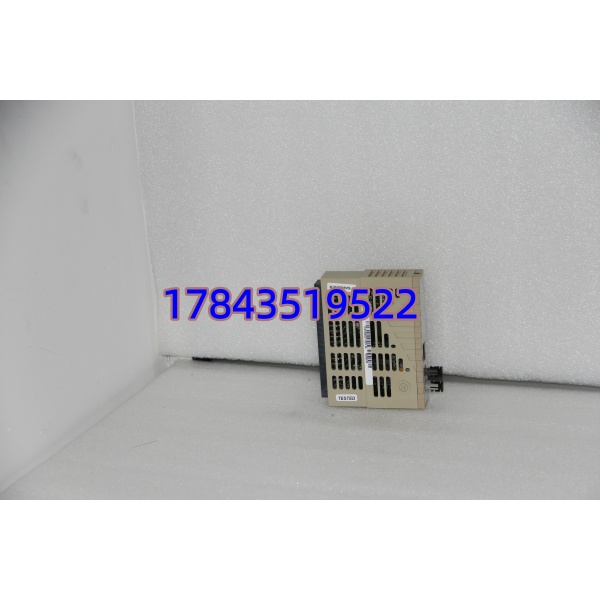

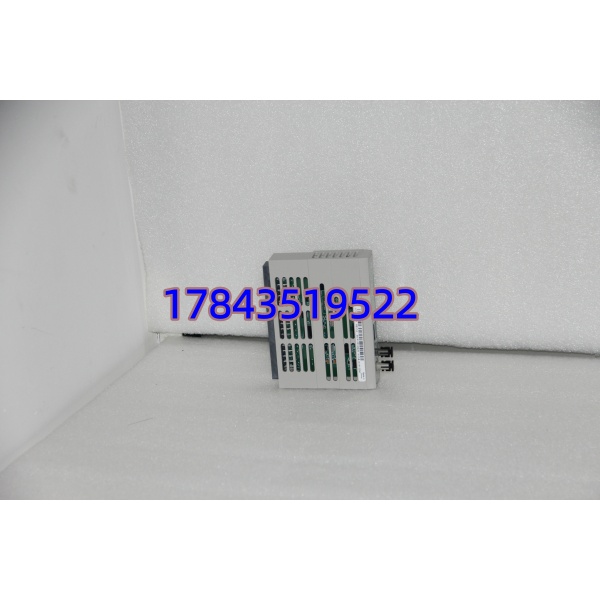

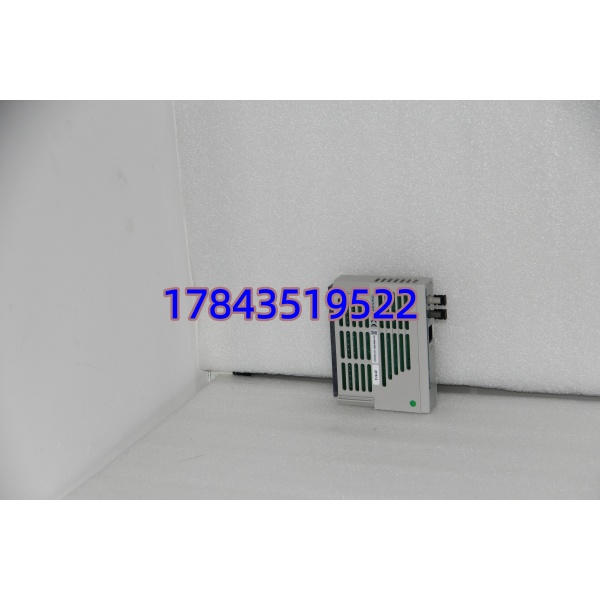

1C31204G01 是艾默生 Ovation DCS 系统的EMOD 系列远程 I/O 节点控制器，专为长距离、高干扰工业环境设计，作为系统与现场设备的远程接口单元。
模块采用光纤通讯替代传统电缆，彻底避免电磁干扰，传输距离可达 2km，解决大型厂区、跨装置信号传输难题。集成高密度 I/O，单节点覆盖 76 个测点，减少现场机柜数量，降低布线成本。
支持热插拔与在线诊断，无需停机即可更换模块，实时监测通道状态与通讯质量，快速定位故障。符合 SIL 3 安全等级，适用于石油化工、电力等安全要求严苛的流程工业。
1C31204G01
应用场景与行业案例
工程痛点
大型流程工业中，现场测点常分散在数百米甚至数公里范围。传统铜缆布线成本高、干扰大、信号衰减严重，且故障排查困难，影响系统稳定性与维护效率。
典型应用场景
- 电力行业 – 火电 / 水电厂远程测点用于锅炉车间、输煤廊道、水处理车间等远距离区域的温度、压力、流量信号采集与阀门、泵控制。光纤通讯避免高压设备电磁干扰，保障信号稳定。
- 石油化工 – 炼化装置与罐区大型炼化厂、油库的储罐液位、温度、压力监测，及远程阀门控制。跨装置光纤传输，减少中间机柜，降低防爆区域布线风险。
- 冶金行业 – 高炉 / 烧结机远程控制高炉本体、烧结机等高温、强电磁干扰区域的设备信号采集与控制。IP65 防护等级适应恶劣环境，光纤通讯抗干扰能力强。
- 水处理 – 大型污水厂 / 自来水厂分布在厂区各处的提升泵、加药阀、沉淀池设备的远程监控。长距离光纤布线，节省电缆成本，便于后期扩展。
真实案例
案例：某大型炼化厂罐区远程监控系统改造去年，华东某炼化企业对 10 万立方米原油罐区进行自动化改造，罐区距离主控室约 1.2km，含液位、温度、压力等测点共 68 个。
原方案采用传统铜缆布线，需敷设大量屏蔽电缆，成本高，且现场变频器、电机干扰严重，信号波动大，误报频繁。
项目采用1C31204G01 远程 I/O 节点，在罐区现场安装 2 个节点，通过光纤与主控室 Ovation 系统通讯。单节点覆盖 76 个测点，满足需求，光纤通讯彻底解决干扰问题。
改造后，信号稳定性提升 95%，布线成本降低 60%，后期新增测点可直接接入节点，扩展灵活。系统运行一年多，无通讯故障，维护工作量大幅减少。
