描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 1C31129G03（Ovation 系统） |
| 通道配置 | 4 路差分模拟量输出 |
| 输出信号 | 0–20mA / 4–20mA（两线 / 四线制） |
| 分辨率 | 16 位 DAC，高精度转换 |
| 隔离特性 | 通道与系统间光电隔离，抗干扰强 |
| 诊断功能 | 断线、短路、超量程、模块故障检测 |
| 热插拔 | 支持在线更换，不影响系统运行 |
| 供电 | 背板 24VDC 供电 |
| 工作温度 | -40℃ ~ +70℃，工业级宽温 |
| 尺寸 / 重量 | 标准 Ovation 卡件尺寸，约 0.5kg |
| 认证 | CE、UL 认证，符合工业标准 |
产品深度介绍

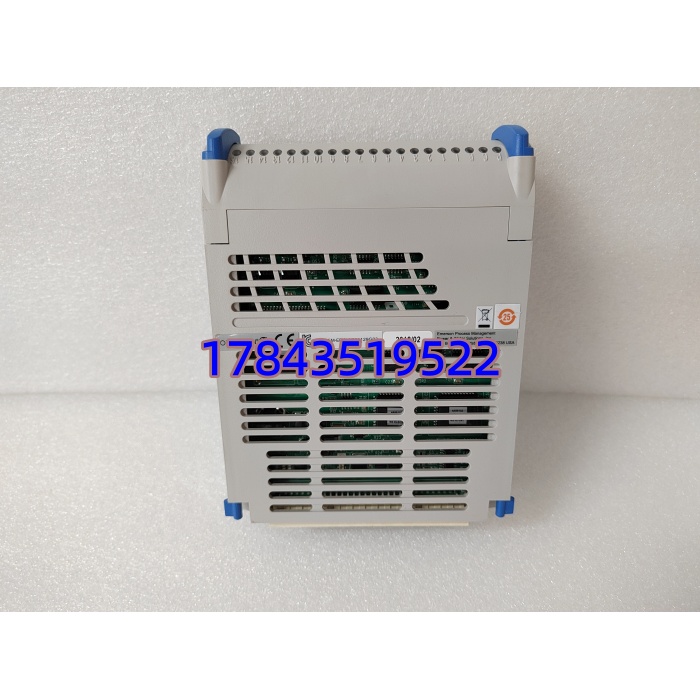

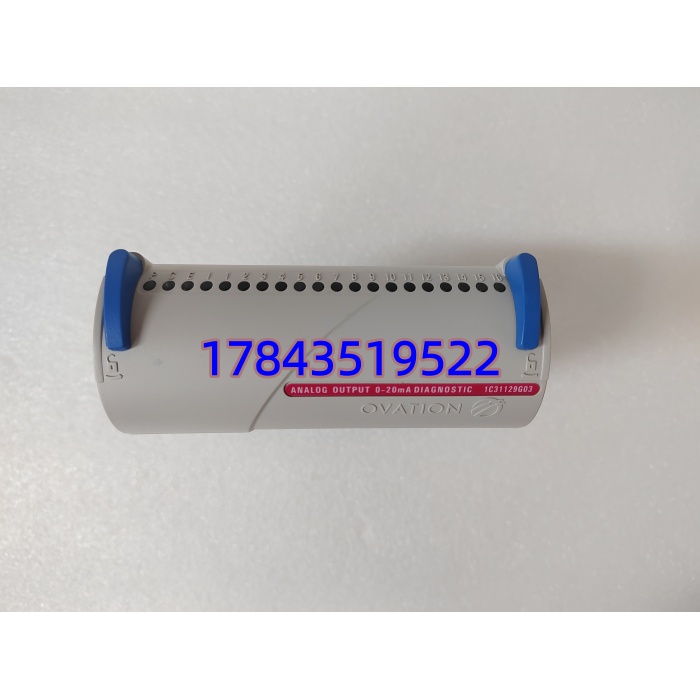

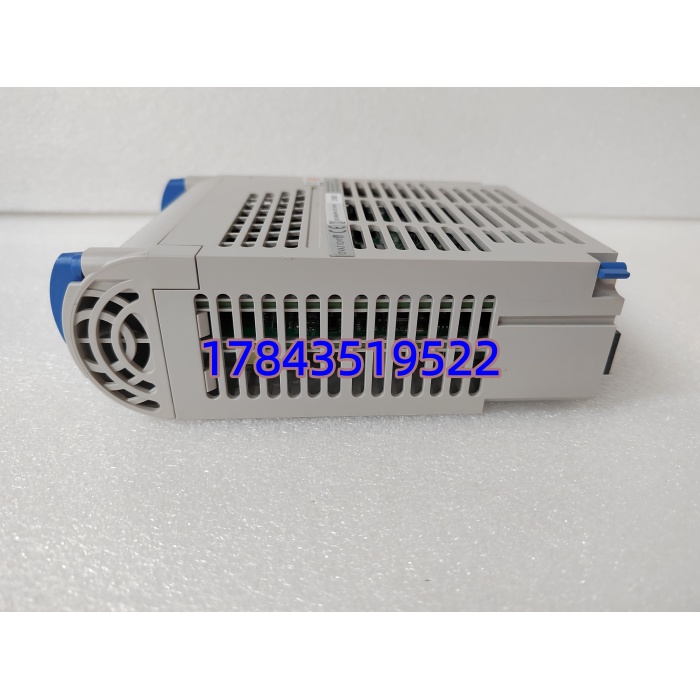

Emerson 1C31129G03 是 Ovation DCS 系统的核心模拟量输出卡件，专为工业过程控制设计，将控制器数字信号精准转换为 4-20mA 标准模拟信号，用于驱动调节阀、变频器、执行器等现场设备。
区别于普通 AO 模块，它自带全回路诊断功能，实时监测输出回路状态，断线、短路自动报警，大幅降低维护难度；同时支持热插拔与冗余配置，适配电厂、化工等连续生产场景，保障系统长期稳定运行。
应用场景与行业案例
工程痛点
工业现场阀门 / 执行器需稳定 4-20mA 信号控制；普通模块无诊断，回路故障难以及时发现，易导致调节失控、生产波动。
典型应用场景
- 电力行业 – 火电 / 燃机 DCS 控制锅炉给水阀、蒸汽调节阀、燃料阀控制，4 通道覆盖多回路调节，诊断功能减少非计划停机。
- 石油化工 – 反应釜 / 精馏塔控制温度、压力、流量回路的执行器驱动，16 位精度保障调节平稳，隔离设计抗电磁干扰。
- 水处理 – 加药 / 曝气系统计量泵、调节阀的模拟控制，宽温设计适配户外 / 恶劣环境，热插拔便于维护。
- 冶金 – 高炉 / 轧机辅助控制冷却阀、液压执行器控制，冗余配置提升可靠性，适配粉尘、振动场景。
真实案例
去年 9 月，某化工厂精馏塔回流阀调节波动频繁，原普通 AO 模块无诊断，排查耗时 3 天。更换 1C31129G03 后，模块直接报警 “2 通道断线”，发现现场接线老化；处理后调节稳定，产品纯度提升 0.5%，每月减少损耗约 15 万元。
核心卖点与差异化
- 4 通道高精度输出：16 位 DAC，误差＜±0.1%，调节更精准。
- 全回路诊断：断线 / 短路 / 超量程实时报警，故障定位快 80%。
- 通道光电隔离：抗干扰能力强，适合强电磁干扰工业环境。
- 热插拔设计：在线更换不中断生产，维护效率提升。
- 冗余适配：支持 I/O 与控制器冗余，满足高可靠场景需求。
- 宽温长寿命：-40℃~+70℃稳定运行，MTBF＞50,000 小时。
