描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 1C31129G03 |
| 通道数量 | 4 通道差分输出 |
| 输出信号范围 | 0-20mA / 4-20mA（两线制 / 四线制） |
| 分辨率 | 16 位 D/A 转换 |
| 隔离特性 | 通道 – 系统间光电隔离 |
| 诊断功能 | 断线、短路、超量程、模块故障检测 |
| 热插拔支持 | 支持在线更换，无需停机 |
| 工作温度 | 0°C 至 +60°C |
| 供电方式 | 背板 24V DC 供电 |
| 状态指示 | 双色 LED（运行 / 故障 / 通道状态） |
| 认证 | CE、UL 认证 |
1C31129G03
产品深度介绍

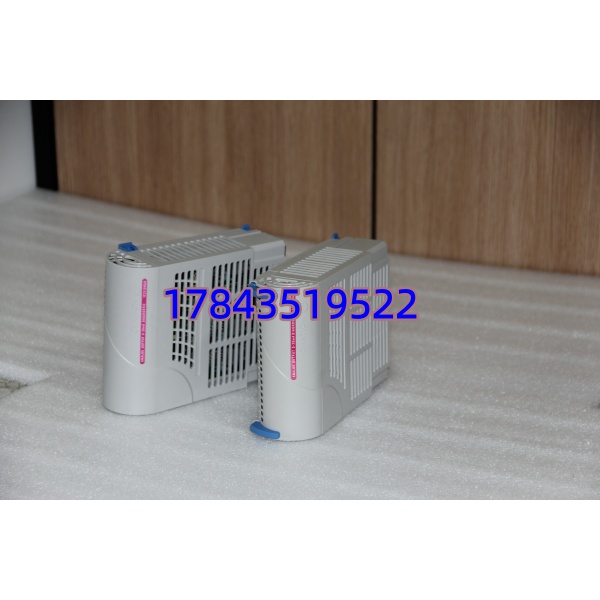

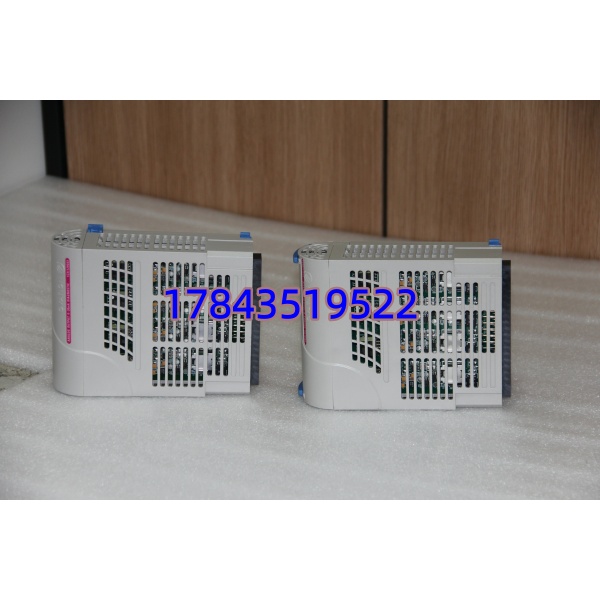

Emerson 1C31129G03 是艾默生 Ovation DCS 系统专用的 4 通道模拟量输出模块，属于 Ovation 系统 I/O 层核心部件，用于将控制信号转换为 4-20mA 标准电流信号，驱动阀门、执行器、调速器等现场设备。
该模块集成高精度 16 位 D/A 转换器与完整回路诊断功能，可实时监测输出回路状态，提前预警断线、短路等故障，显著降低非计划停机风险。支持热插拔与冗余配置，适配电厂、化工等对可靠性要求严苛的连续生产场景。
1C31129G03
应用场景与行业案例
工程痛点描述
连续生产行业的 DCS 系统中，模拟量输出模块是控制现场执行器的关键环节。一旦模块故障或输出异常，会导致阀门失控、工艺参数波动，甚至引发整条生产线停机。这类故障在电力、化工行业尤为致命，每小时停机损失可达数十万。
典型应用场景
- 电力行业 – 火力发电厂用于锅炉给水阀、蒸汽调节阀、烟气挡板的控制。电厂对稳定性要求极高，模块需长期稳定输出 4-20mA 信号，确保锅炉负荷稳定。
- 石油化工 – 精馏塔控制控制精馏塔回流阀、进料阀开度，保障塔内温度、压力、液位稳定。回路诊断功能可及时发现阀门卡涩、信号断线等问题，避免产品质量波动。
- 水处理 – 加药系统控制加药泵频率、调节阀开度，精准调节药剂投加量。宽工作温度范围适配户外、潮湿等恶劣环境。
- 冶金行业 – 高炉辅助系统控制冷却水量、热风阀开度，保障高炉稳定运行。模块抗干扰能力强，适配高温、粉尘、强电磁干扰场景。
真实案例
案例：某电厂 Ovation 系统模块紧急更换去年 10 月，北方某 300MW 火电厂的 Ovation DCS 系统中，一块 1C31129G03 模块突发故障，锅炉给水阀失控，参数急剧波动。值班工程师紧急排查，确认模块硬件损坏。
原厂备件调货周期需 4 周，而锅炉无法长时间低负荷运行，停机损失巨大。采购部门联系我们，确认有全新原装现货。我们当天完成入库复检、功能测试，连夜发出。
48 小时后，工程师将新模块插入机架，利用热插拔功能在线更换，下载配置后系统恢复正常。事后工程师反馈：“这块模块的诊断功能帮我们提前发现过两次阀门隐患，这次备件及时到位，避免了一次非计划停机。”
