描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 通道数 | 8 路隔离模拟输入 |
| 输入信号类型 | 热电偶（J/K/T/E/R/S/B/N/C）、±50mV、±150mV |
| 分辨率 | 16 位 |
| 采样速率 | 100ms / 通道 |
| 冷端补偿 | 内置，精度 ±0.5°C |
| 隔离电压 | 1500VAC（通道 – 背板） |
| 功耗 | 典型 2.5W |
| 工作温度 | 0°C ~ +60°C |
| 尺寸（宽 × 高 × 深） | 25mm × 220mm × 120mm |
| 安装方式 | Ovation 标准机架安装 |
| 固件版本 | 常见 Rev 05/06 |

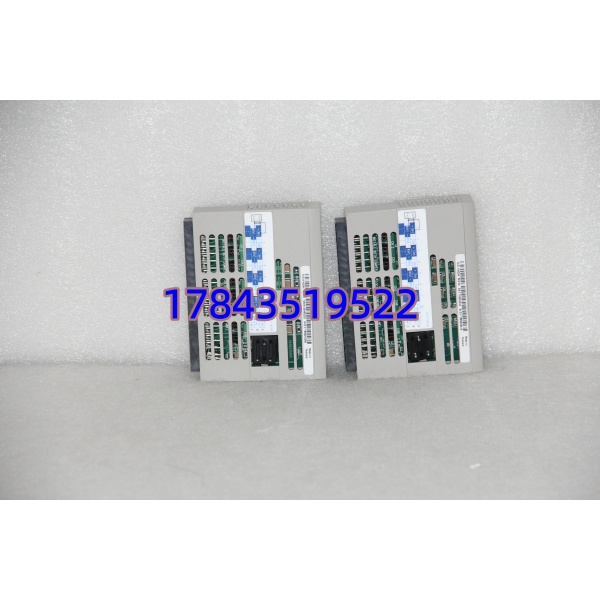

1C31116G04
产品深度介绍
1C31116G04 是 Emerson（原西屋）Ovation DCS 系统的专用模拟输入模块，核心用于温度与微弱毫伏信号的高精度采集。模块内置高稳定性 ADC 与冷端补偿电路，可直接接入各类热电偶传感器，无需额外信号调理单元。
作为 Ovation 系统的标准 I/O 卡件，它支持带电热插拔与冗余配置，适合电力、化工等连续生产场景。模块自带通道诊断功能，可实时监测传感器开路、短路及信号超量程故障。

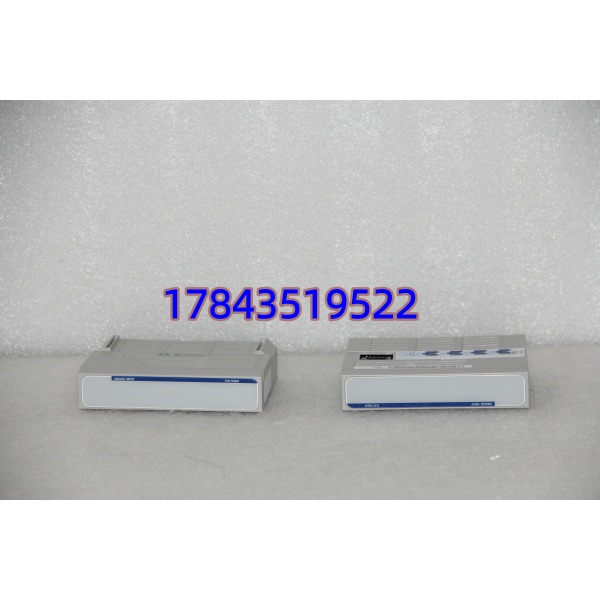

1C31116G04
应用场景与行业案例
工程痛点
工业现场温度测点多、环境干扰强，普通采集卡易受电磁干扰导致数据漂移。尤其在锅炉、反应釜等高温区域，信号稳定性直接影响生产安全。
典型应用场景
- 电力行业 – 火电 / 核电锅炉炉膛温度、蒸汽管道温差、汽轮机轴温监测。这类场景对测量精度要求极高，偏差超 ±1°C 就可能触发保护动作。
- 石油化工 – 反应装置聚合釜、精馏塔的温度梯度监控。热电偶信号弱，易受变频器、电机干扰，该模块的隔离设计能有效抑制共模干扰。
- 冶金行业 – 高炉 / 加热炉钢水温度、炉壁温度长期监测。环境粉尘大、温度高，模块宽温设计可稳定运行。
- 水处理 – 焚烧系统危险废物焚烧炉出口温度监测，需符合环保排放数据追溯要求。
真实案例
去年 10 月，某 300MW 热电厂 Ovation 系统的 1C31116G04 模块突发故障，锅炉出口温度数据全无。当时正值供暖季，停机损失每小时超 50 万。原厂调货需 4 周，我们提供现货并 24 小时内送达，工程师连夜更换，系统 4 小时内恢复。事后该厂采购 3 块作为备用，避免再次陷入被动。

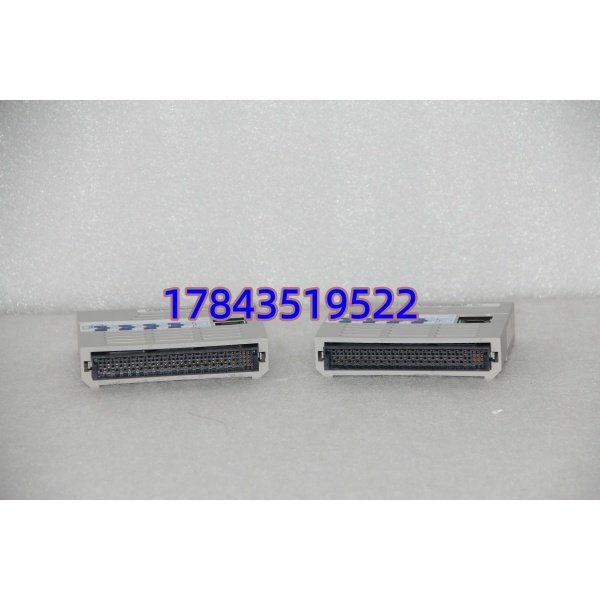

1C31116G04
入库质检与出厂测试
- 入库验收检测
- 来源追溯：核对原厂装箱单与序列号
- 防伪识别：Emerson 官网序列号查询
- 外观检查：无腐蚀、无划痕、金手指无氧化
- 附件核对：原厂说明书、合格证
- 上机功能测试
- 测试环境：Ovation OCR110 控制器机架
- 测试内容：通电自检、热电偶 (J/K 型) 信号采集、毫伏信号校准、24 小时老化测试
- 测试记录：生成含波形数据的测试报告
- 电气参数测试
- 绝缘电阻：500V 摇表测试，＞10MΩ
- 接地连续性：＜0.5Ω
- 功耗测试：满载 2.5W 以内
- 固件验证
- 读取固件版本（常见 Rev 05/06）
- 配置参数备份与恢复测试
- 最终包装
- 防静电袋密封，贴 QC 合格标签
- 气泡膜 + 硬纸箱包装，附测试报告
技术避坑指南
- 固件版本不匹配
- 问题：新模块固件 Rev 06 与旧系统 Rev 04 不兼容，导致通讯超时
- 避坑：更换前读取原模块固件版本，采购时明确要求同版本或可兼容版本
- 案例：某化工厂工程师直接换高版本模块，系统报警 “Config Mismatch”，折腾 3 天才找到问题
- 热电偶型号配置错误
- 问题：现场用 K 型热电偶，模块误设为 J 型，温度偏差超 50°C
- 避坑：接线前核对传感器型号，在 Ovation 软件中逐通道配置，下载配置后重启模块
- 冷端补偿失效
- 问题：模块冷端补偿传感器损坏，室温波动时温度数据漂移
- 避坑：定期校验冷端补偿，可在端子处接入标准电阻验证
- 静电防护不到位
- 问题：冬季干燥环境，未戴手环操作，模块通道击穿
- 避坑：操作时必须佩戴防静电手环，在防静电垫上插拔模块
