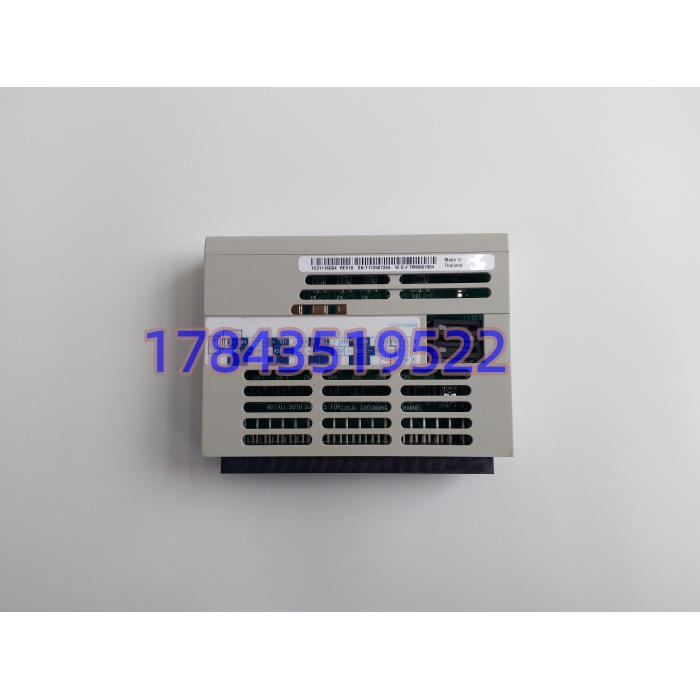

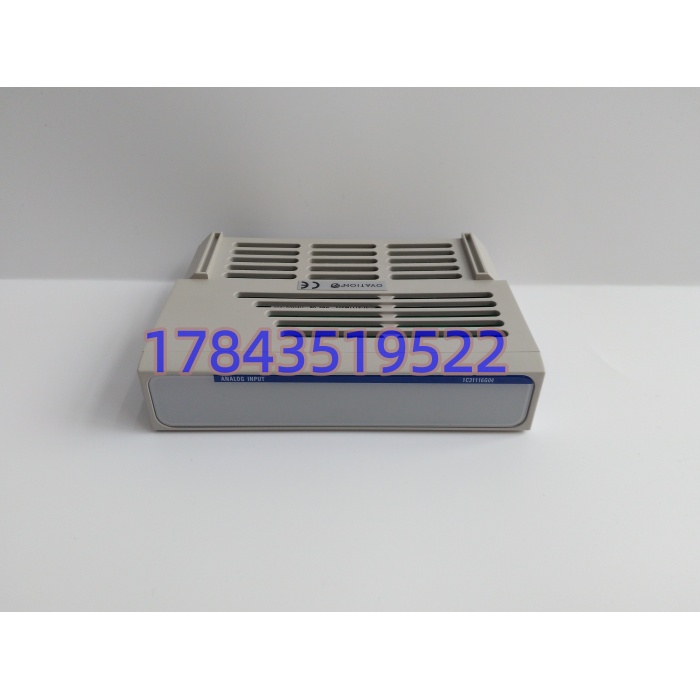

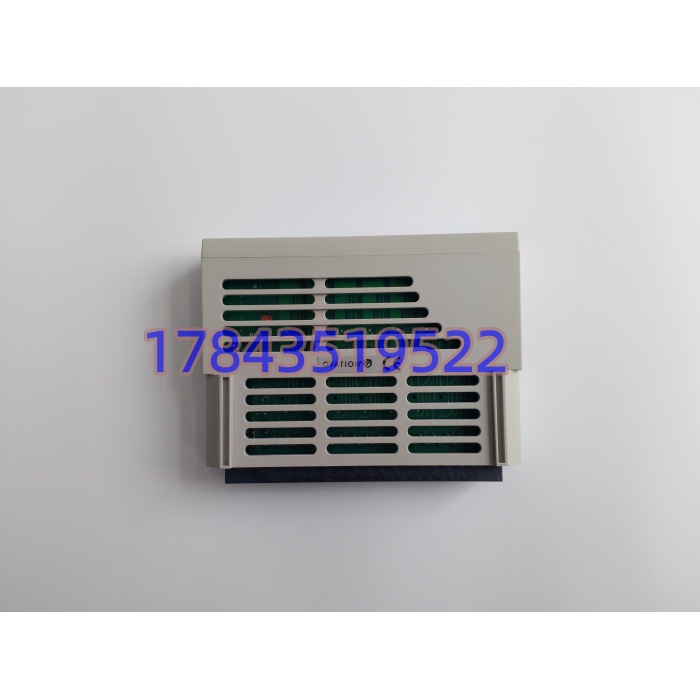

描述
关键技术规格
| 参数项 | 参数详情 |
|---|---|
| 完整型号 | 1C31116G04，适配 Ovation V3/V4/V5 全版本系统 |
| 通道配置 | 8 路独立隔离模拟输入通道 |
| 标准输入信号 | 4~20mA 两线制变送器，兼容 0~20mA |
| 模数转换 | 16 位高精度 ADC，最小分辨率 0.01% 满量程 |
| 测量精度 | 25℃环境下 ±0.1% FS，温漂≤0.005% FS/℃ |
| 电气隔离 | 单通道独立 2500VAC 光电隔离，抑制变频器、电机干扰 |
| 回路供电 | 模块向变送器提供 24V 回路馈电，支持无源传感器 |
| 背板供电 | 机架 5V 背板总线取电，整机功耗≤5 W |
| 响应速度 | 单通道采样周期 100ms，支持快速流量调节回路 |
| 故障诊断 | 单通道断线、短路自动上报，面板对应通道 LED 告警 |
| 工作温区 | -40 ℃ ~ +70 ℃机柜安装；存储 – 40 ℃ ~ +85 ℃ |
| 环境湿度 | 5%~95% RH，无凝露，适配电厂多水汽中控室 |
| 配套软件 | Ovation Developer Studio 组态软件 |
| 质保周期 | 现货统一质保 12 个月 |
产品深度介绍
1C31116G04 是 Ovation DCS 平台通用 8 通道模拟量输入卡，专为流程行业各类压力、液位、流量、温度变送器信号采集设计。每一路通道搭载独立隔离电路，相邻回路互不干扰，电厂变频风机、大功率水泵产生的电磁噪声不会造成数值跳变。内置 16 位 ADC 芯片，小量程、微小流量工况也能保证测量精度，自带回路馈电，无需额外隔离配电器即可直接接入两线制仪表。模块支持在线热插拔，机组短时检修更换无需停机；同系列老款 AI 卡原位直接替换，背板插槽、端子接线定义完全一致，减少现场改线工作量。整机经过高温老化筛选，适配电厂、化工全年不间断连续运行工况。
应用场景与行业案例
前年华中 300MW 自备电厂锅炉原有老 AI 模块通道漂移严重，汽包水位数值持续波动，水位联锁频繁误动作，原厂整机发货周期 45 天，机组无法长期降负荷运行。
典型应用场景
- 火力发电 – 锅炉、汽机 DCS 主控汽包水位、主蒸汽压力、炉膛负压、给水流量变送器信号采集，精准调节阀门开度，保障机组稳定负荷运行。
- 石油炼化 – 精馏、加氢装置中控反应釜温度、塔顶压力、管线流量采集，4-20mA 信号稳定上传 Ovation 系统，实现 PID 自动调节。
- 煤化工 – 气化、净化工段高温高压介质液位、压差监测，通道隔离杜绝大功率压缩机干扰造成的数值失真。
- 大型水处理 – 全厂 SCADA 系统曝气池液位、药剂流量、进出水压力采集，远程集中监控加药、泵组运行状态。
- 垃圾焚烧发电 – 烟气处理系统脱硝、脱硫进出口压力、温度仪表信号汇总，配合环保数据上传监管平台。
真实工程案例
山东某热电厂 2 台 300MW 机组配套 Ovation 系统，原有老式模拟输入卡使用超 10 年，多通道出现零点漂移。采购 12 块 1C31116G04 分批次替换。利用机组月度 4 小时调停窗口，带电插拔更换模块，导入原有通道量程组态，单块模块调试仅 1 小时。仪表主管反馈，更换后水位、压力曲线无跳变，每月减少十几次联锁误报警，大幅降低运行人员监盘压力。
