Emerson 1C31113G02 | Ovation DCS ±50mV 模拟输入模块

• 描述

描述

关键技术规格

参数项	技术数据
型号	1C31113G02
输入通道数	16 路差分模拟输入
输入信号范围	±50 mV
分辨率	16 位
采样速率	100 ms / 通道
系统兼容性	Ovation DCS V2.0 及以上
供电	+5V DC（逻辑）、+24V DC（信号）
功耗	≤8W（满载）
工作温度	-10℃ ~ +60℃
抗干扰	符合 IEC 61000-4-2/4/6 标准
尺寸（宽 × 高 × 深）	25 × 220 × 120 mm
重量	约 0.8 kg

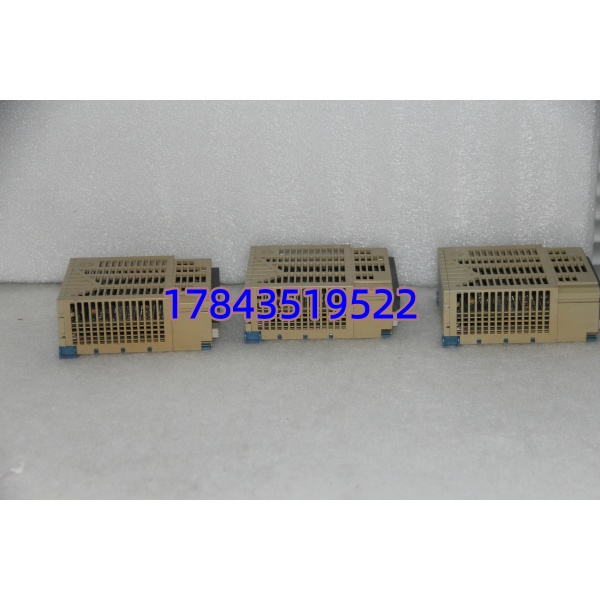

1C31113G02

产品深度介绍

Emerson 1C31113G02 是 Ovation DCS 系统专用的16 通道毫伏级模拟输入模块，专为采集热电偶、应变片、微压传感器等输出的 ±50mV 微弱信号设计。该模块采用差分输入结构，能有效抑制工业现场共模干扰，确保低电平信号采集精度。16 路通道独立隔离，单通道故障不影响其他通道运行。作为 Ovation 系统核心 I/O 部件，它直接插入 DCS 机架，通过系统总线与控制器通讯，实现信号实时采集与监控。

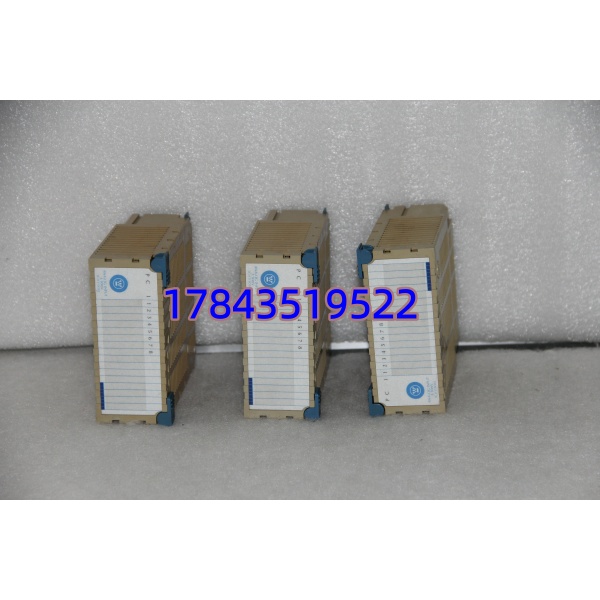

1C31113G02

应用场景与行业案例

工程痛点

电厂、石化、冶金等流程工业中，大量温度、压力、振动等工艺参数通过毫伏级传感器输出。信号弱、易受干扰，普通 AI 模块无法精准采集，直接影响控制精度与生产安全。

典型应用场景

1. 电力行业 – 火力发电厂锅炉炉膛温度、汽轮机轴瓦温度监测。热电偶输出毫伏信号，需高精度模块采集，保障机组稳定运行。
2. 石油化工 – 反应釜控制聚合反应温度、催化剂床层温度监测。±50mV 信号精准采集，避免超温引发安全事故。
3. 冶金行业 – 高炉自动化高炉冷却壁温度、风口温度监测。高温强干扰环境下，差分输入确保信号稳定。
4. 造纸行业 – 纸机烘缸控制烘缸表面温度监测，保障纸张干燥均匀性，提升成品质量。
5. 水处理 – 精密仪表监测反渗透膜前后压差、药剂浓度监测，适配微压传感器毫伏信号输出。

真实案例

某 300MW 火力发电厂 #2 机组 Ovation DCS 系统，锅炉炉膛温度监测模块老化，温度显示波动大，影响燃烧优化控制。采购 1C31113G02 原装模块，停机窗口内完成更换。模块上电后自动识别，16 路热电偶信号采集稳定，温度显示误差控制在 ±0.5℃内。更换后，锅炉燃烧效率提升，NOx 排放降低，避免了非计划停机风险。

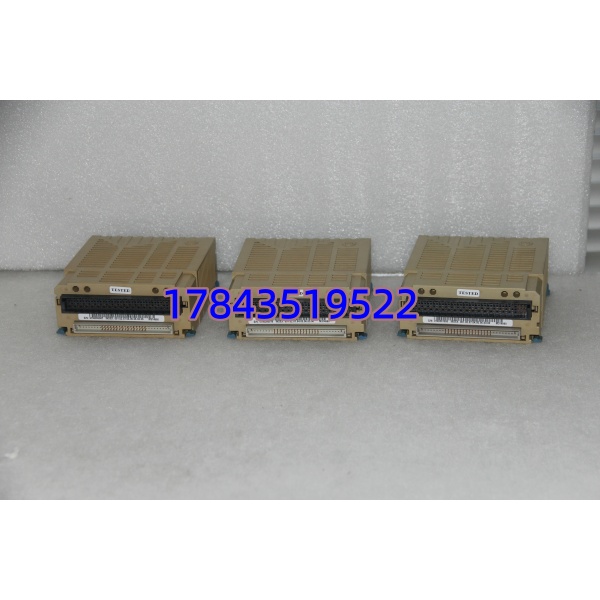

1C31113G02

入库质检流程

1. 入库验收检测
   • 来源追溯：核对原厂装箱单、序列号
   • 外观检查：无划痕、无腐蚀、无维修痕迹
   • 附件核对：说明书、合格证、防静电袋
2. 上机功能测试
   • 测试环境：Ovation DCS 测试机架（V3.6 系统）
   • 通电自检：LED 指示灯状态正常
   • 通讯测试：与控制器总线握手正常
   • 信号测试：接入 ±50mV 标准信号源，16 通道采集精度误差＜0.1%
   • 老化测试：满载连续运行 24 小时，温升正常
3. 电气参数测试
   • 绝缘电阻：500V 摇表测试＞10MΩ
   • 接地连续性：符合工业标准
4. 固件验证
   • 固件版本读取记录（当前 V1.0.5）
5. 最终质检包装
   • 质检员签字确认
   • 防静电袋密封，气泡膜 + 纸箱包装
   • 贴 QC 合格标签

技术避坑指南

1. 信号范围不匹配
   • 问题：误用 ±100mV 或 ±5V 模块，导致信号溢出或精度不足
   • 避坑：采购前确认传感器输出信号范围，1C31113G02 仅适配 ±50mV
2. 接线极性错误
   • 问题：差分输入正负极接反，导致信号为负或无效
   • 避坑：更换前拍照记录原接线，新模块严格按端子标识接线
3. 接地不当引入干扰
   • 问题：传感器屏蔽层两端接地，形成地环流，信号波动
   • 避坑：屏蔽层单端接地（机柜侧），传感器侧悬空
4. 机架电源容量不足
   • 问题：新增模块后机架电源过载，导致模块不定期重启
   • 避坑：计算机架总功耗，预留 20% 余量，必要时扩容电源
5. 静电损坏模块
   • 问题：冬季干燥环境，未防静电操作，模块内部芯片击穿
   • 避坑：操作时佩戴防静电手环，在防静电垫上作业
