描述
关键技术规格
| 参数项目 | 参数指标 |
|---|---|
| 槽位数量 | 2 个独立 I/O 模块插槽 |
| 工作电源 | 24 V DC ±10%，背板总线供电 |
| 工作环境温度 | -40 ℃ ~ +70 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 安装方式 | DIN 导轨安装 / 面板固定 |
| 端子结构 | 可插拔螺钉接线端子 |
| 电气隔离 | 1500 VAC 隔离，抑制地环路干扰 |
| 外形尺寸 | 190 mm × 110 mm × 45 mm |
| 整机重量 | 约 0.5 kg |
| 适配体系 | Ovation 标准 AI/AO/DI/DO I/O 模块 |
| 认证标准 | CE、UL 工业认证 |
产品深度介绍

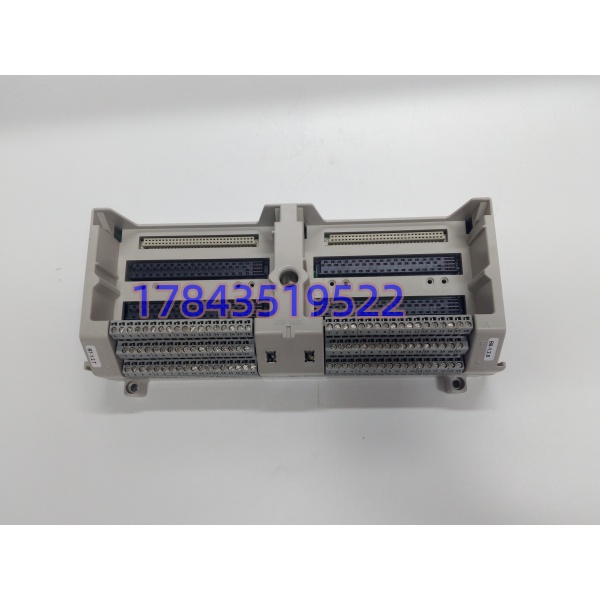

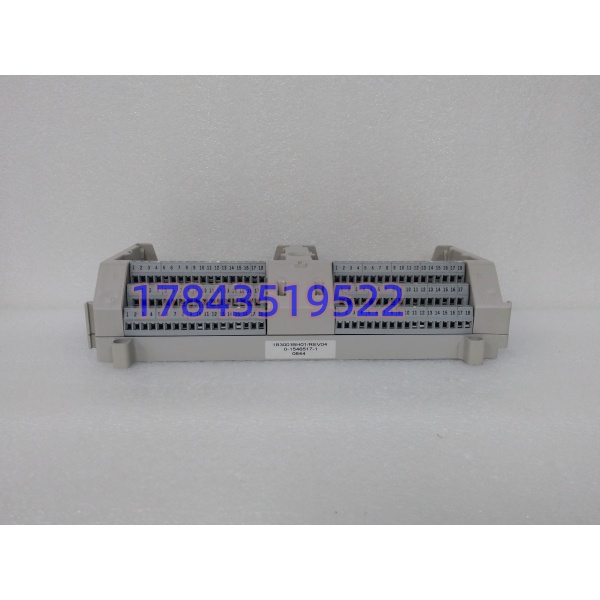

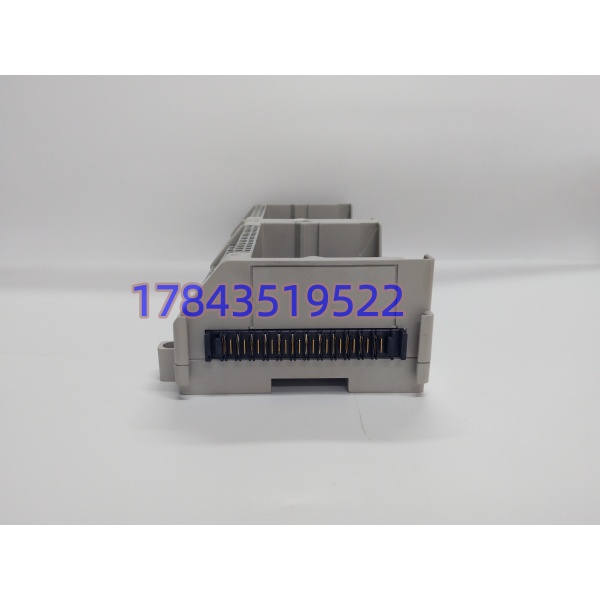

Emerson 1B30035H01 是 Ovation DCS 平台标配双槽 I/O 终端底座，前身源自西屋电气技术体系，作为现场信号接入的基础硬件。底座本身不承担信号运算任务，负责搭建现场线缆、I/O 模块、系统背板三者之间的电气通路。
该基座采用一体化布线架构，集成供电总线与高速通讯背板，兼容绝大多数 Ovation 标准 I/O 卡件。双槽设计方便灵活组合模拟量、数字量采集模块，减少控制柜基座种类，简化备品储备。可插拔端子降低现场接线改造难度，适合电厂、化工连续生产装置在线维护场景。
应用场景与行业案例
长期运维 DCS 的工程师都清楚，底座故障极易引发整路测点失联。很多现场只储备 I/O 电子卡件，忽略基座备件，一旦底座端子老化、背板连接器损坏，直接造成装置监控盲区。
典型应用场景：
- 火力发电厂 – DCS 机柜间 锅炉、汽机辅机温度、压力、阀门反馈信号接入，是机组监控测点最常用基座。
- 油气炼化装置 – 现场远程机柜 精馏塔、压缩机区模拟量采集，适配 HART 智能变送器信号回路。
- 燃气电站 – 辅控系统 循环水、脱硝系统 DI/DO 控制回路搭建，适应高粉尘工业环境。
- 大型水处理厂 – SCADA 系统 曝气池、加药单元水泵与水质测点信号采集。
案例：某北方 300MW 火电厂抢修 去年采暖季，一台引风机温度测点全部失联。检修排查后发现机柜内一块 1B30035H01 底座背板连接器氧化。原厂交付周期 8 周，机组无法长期失去轴承温度监控。 运维紧急采购现货基座，到货后利用夜间低负荷窗口完成更换。基座替换仅花费 3 小时，所有温度测点一次性恢复，避免非计划停机风险。事后该厂把同型号基座纳入常备备件清单。
质量透明化检测流程
- 入库验收检测 来源追溯：核对原厂标签序列号；外观查验壳体无开裂、端子无锈蚀、连接器无弯曲变形；清点本体完整无缺件。
- 上机功能测试 测试平台：搭建 Ovation 标准测试机架。将底座安装到位，挂载标准 AI 模块通电，校验背板供电、总线通讯握手；连续 24 小时通电运行，监测温升。全程可提供测试照片、视频。
- 电气参数测试 使用 Fluke 万用表检测端子通路；500V 摇表完成绝缘电阻测试，绝缘阻值大于 10 MΩ。
- 硬件核验记录 记录底座版本标识、序列号，拍照存档连接器、端子状态。
- 最终质检包装 质检确认后装入防静电袋，外层气泡膜加固，粘贴 QC 合格标签后出货
