描述
关键技术规格
- 通道数量：16 路独立数字输出通道
- 输出类型：24VDC 高边开关输出（ sourcing ）
- 单通道电流：连续 1A（0~55°C），峰值 4A/10ms
- 隔离耐压：通道间 1500VDC，通道与背板 1500VDC
- 响应时间：导通 / 关断均＜5ms
- 保护机制：电子短路保护、反接保护、过压保护
- 工作温度：-40°C ~ +70°C
- 功耗：≤10W（全通道满载）
- 尺寸：120×50×165mm
- 重量：约 0.34kg
- 安装方式：Ovation 标准机架安装
产品深度介绍

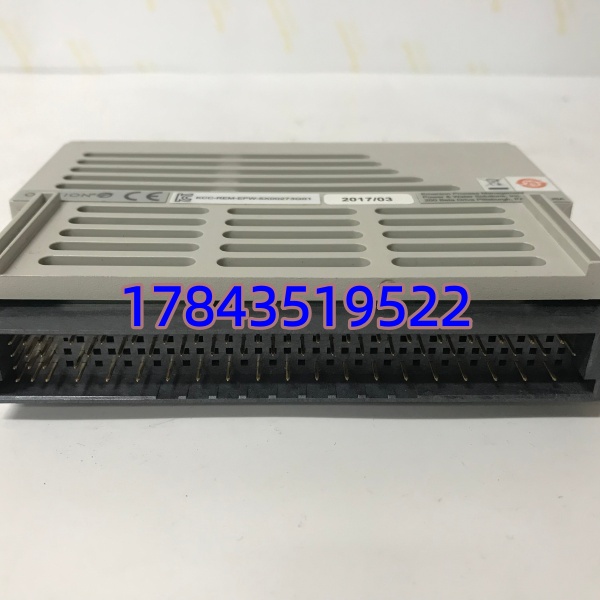

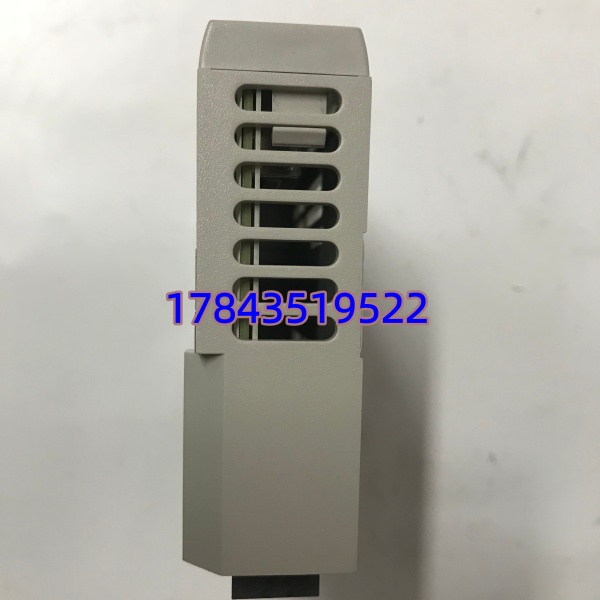

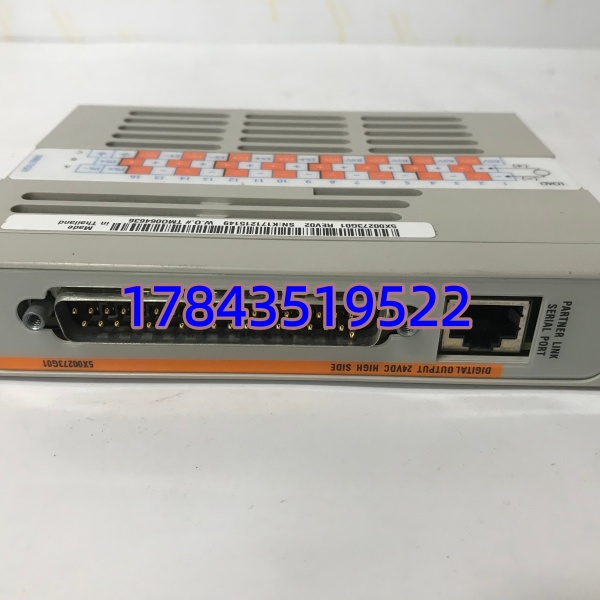

EMERSON 5X00273G01 是艾默生 Ovation DCS 系统专用的 16 通道隔离数字输出模块，用于将系统控制信号转换为 24VDC 开关量，驱动现场电磁阀、接触器、继电器等执行器。模块采用高边输出架构，电流流向负载，适配正 / 负逻辑电路，通用性强。
每通道具备独立短路保护与自恢复功能，通道间及通道与系统背板间强化隔离，可抵御工业现场电压尖峰与地环路干扰，保障系统稳定。支持热插拔，在线更换不影响系统运行，适配连续生产场景。
应用场景与行业案例
工程痛点
工业现场电磁阀、电机启动器等设备启停频繁，普通输出模块易受浪涌与地电位差损坏；多设备集中控制时，通道间干扰易导致误动作，影响生产连续性。
典型应用场景
- 电力行业 – 火电 / 核电辅机控制控制锅炉疏水阀、风机挡板执行器、泵组启停，16 通道可集中管理多台设备，隔离设计抵御电厂强电磁干扰。
- 石油化工 – 流程阀门控制驱动管道电磁阀、紧急切断阀，短路保护可避免现场线路故障扩大为系统停机。
- 水处理 – 加药泵 / 阀门控制控制曝气阀、排泥阀、加药泵启停，宽温设计适配户外及恶劣环境。
- 冶金行业 – 轧机辅助设备控制冷却水泵、液压站电磁阀，高浪涌能力适配感性负载频繁启停。
真实案例
某大型化工厂 Ovation 系统原用普通 DO 模块，夏季高温时频繁因浪涌损坏，每月需更换 2-3 块，每次更换停机 2 小时，损失约 50 万元。更换 5X00273G01 后，凭借 1500V 隔离与电子短路保护，连续运行 18 个月无故障，大幅降低维护成本与停机风险。
核心卖点与差异化
- 16 通道高密度设计：单模块集成 16 路输出，比 8 通道模块节省 50% 机柜空间，降低硬件成本。
- 强化隔离防护：1500V 隔离等级，优于普通模块的 500V，有效阻断地环路与电压尖峰。
- 工业级抗干扰：宽温（-40°C~+70°C）、抗浪涌，适配电厂、化工等强干扰场景。
- 热插拔支持：在线更换无需停机，维护效率提升 80%，减少生产中断损失。
- 原厂质保：全新原装 12 个月质保，提供配置指导与技术支持。
