艾默生 5X0019G01 | Ovation 8 通道 RTD 输入模块

描述

关键技术规格

5X0019G01.

产品深度介绍

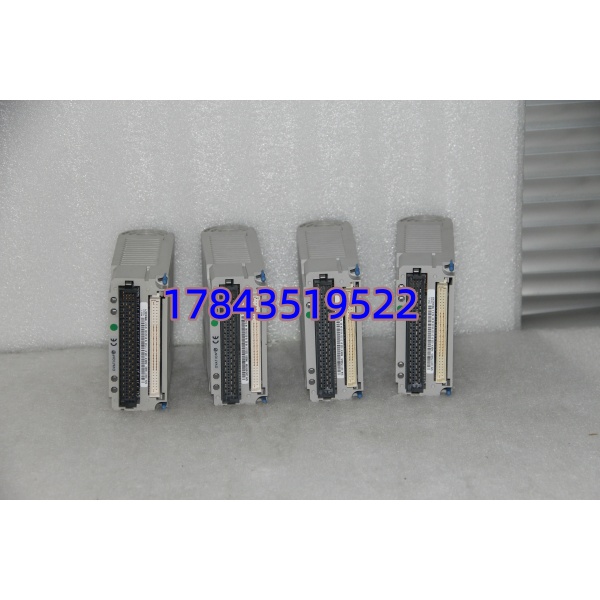

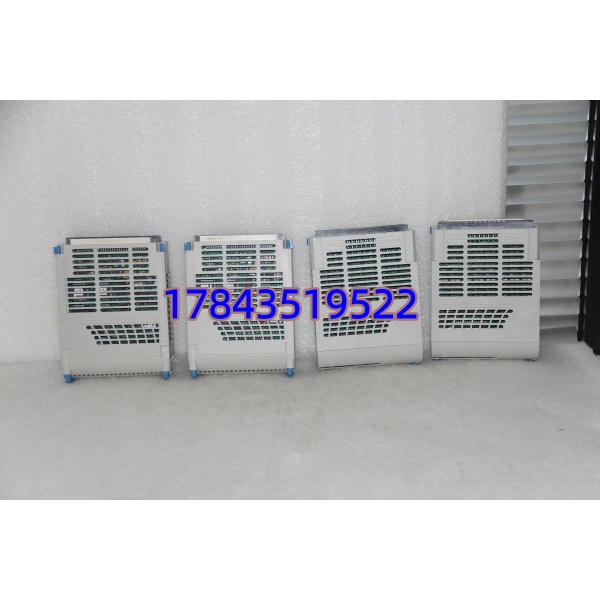

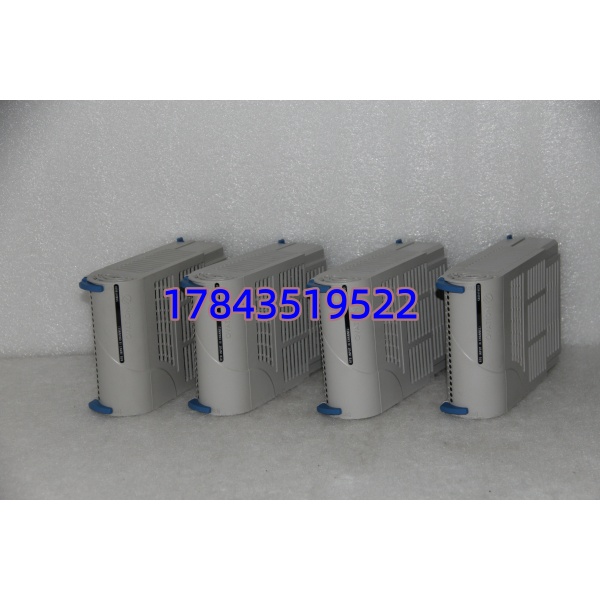

艾默生 5X0019G01 是 Ovation DCS 系统的高精度 8 通道 RTD 输入模块，专门用于工业环境中温度信号的采集与转换。它将现场 RTD 热电阻的电阻变化转为数字信号，上传至控制器进行温度监测与闭环控制。

该模块支持多种标准 RTD 传感器，覆盖绝大多数工业测温场景。采用隔离设计，抗干扰能力强；支持热插拔，可在线更换不中断系统运行。测量精度高、稳定性好，适合电力、化工、冶金等对温度控制严苛的行业。

5X0019G01.

应用场景与行业案例

工程痛点

连续生产中，关键设备与工艺介质的温度需高精度监测。传统温度模块精度低、漂移大、抗干扰弱，易导致控制偏差、产品质量波动，甚至引发安全事故。

典型应用场景

1. 电力行业 – 火电 / 核电监测锅炉管壁、蒸汽管道、汽轮机轴承温度。电厂对温度精度与响应速度要求高，直接影响设备安全与发电效率。
2. 石油化工 – 炼油 / 化工装置监测反应釜、精馏塔、换热器内介质温度。温度是化工过程核心参数，微小偏差会影响产品纯度与收率。
3. 冶金行业 – 高炉 / 轧钢监测高炉炉体、热风炉、轧辊温度。环境高温、粉尘强、电磁干扰大，需模块具备高稳定性与抗干扰能力。
4. 水处理 – 污水 / 净水厂监测生化池、消毒池、换热设备水温。温度影响微生物活性与处理效率，需长期稳定采集。
5. 制药行业 – 无菌生产线监测发酵罐、纯化水、洁净区环境温度，符合 GMP 标准，数据可追溯，保障药品质量与安全。

真实案例

某大型炼化装置温度监测升级2025 年，华东某炼化公司对芳烃装置进行改造，需新增 128 点高精度温度监测（反应釜、换热器、管道），原系统为 Ovation，选用 16 块 5X0019G01。模块支持热插拔，分批次在生产间隙完成安装与配置，无额外停机。投运后，测量精度达 ±0.1°C，远优于旧模块，温度曲线平滑，控制回路稳定性提升。运行半年无故障，产品合格率提升，避免多次因温度偏差导致的减产。事后，该厂将此型号列为标准备件，常备 4 块，消除关键温度监测的单点故障风险。

5X0019G01.

质量透明化检测流程

1. 入库验收检测
   • 来源追溯：核对原厂装箱单、序列号与报关信息
   • 防伪识别：官网查询序列号，检查防伪标签完整性
   • 外观检查：无腐蚀、划痕、变形、黄变或维修痕迹
   • 附件核对：说明书、合格证、保修卡齐全
2. 上机功能测试
   • 测试环境：艾默生 Ovation 测试机架，配套原厂控制器
   • 测试内容：通电自检（LED 状态正常）、8 通道 RTD 精度校准（误差 <±0.05%）、负载测试（24 小时连续运行，温升正常）、通讯测试（与控制器双向通讯稳定）
   • 输出报告：生成含温度曲线与数据的测试报告，可提供给客户
3. 电气参数测试
   • 绝缘电阻：500V 摇表测试，通道 – 逻辑 > 10MΩ
   • 接地连续性：<0.5Ω
   • 耐压测试：AC 1000V/1 分钟，无击穿
4. 固件与配置验证
   • 固件版本读取与记录（当前最新 V2.8.5）
   • 配置文件备份，DIP 开关 / 跳线拍照存档
5. 最终质检与包装
   • 质检员签字确认，贴 QC 合格标签
   • 防静电袋密封，气泡膜 + 硬纸箱包装
   • 附测试报告复印件与质保卡

技术避坑指南

1. 固件版本不匹配
   • 问题：新模块固件过新或旧，与现有 Ovation 系统通讯异常、温度漂移或无响应。
   • 避坑：更换前读取原模块固件版本；采购时明确版本范围；到货后核对，不符则联系刷新固件。
   • 案例：某电厂更换模块后，锅炉温度波动剧烈，排查发现固件从 V2.7 升至 V2.8，算法有调整，降级后恢复正常。
2. 传感器类型配置错误
   • 问题：模块默认 Pt100，现场为 Pt1000，未配置导致温度偏差大或无法识别。
   • 避坑：更换前记录原模块传感器类型；新模块上机前在软件中配置并下载；空载测试确认温度正常。
3. 端子接线与屏蔽处理不当
   • 问题：新旧端子定义差异，或屏蔽层两端接地，引入干扰，温度跳变或误报。
   • 避坑：核对接线图，拍照记录旧接线；屏蔽层单端接地（控制室侧），现场端悬空；用专用屏蔽电缆。
   • 警示：Ovation 模块端子排列紧凑，曾有工程师凭经验接线，导致通道烧毁，需更换模块。
4. 电源容量不足
   • 问题：新增模块后，机架电源负载过重，电压拉低，模块随机离线或温度异常。
   • 避坑：计算总功耗，留 20% 余量；5X0019G01 单块约 5W，多块需核算；必要时增配电源。
5. 静电防护不到位
   • 问题：干燥季节操作未防静电，模块芯片静电击穿，通电后无响应或通讯失败。
   • 避坑：佩戴防静电手环，在防静电垫操作；冬季湿度低时尤需注意；拿取模块避免直接接触电路。
