描述
关键技术规格
| 参数项 | 参数数值说明 |
|---|---|
| 完整型号 | 5X00121G01，Ovation 标准 I/O 插槽适配 |
| 适配系统 | 艾默生全系列 Ovation DCS 控制机架 |
| 通道配置 | 8 路独立隔离热电阻输入通道 |
| 支持测温元件 | Pt100、Pt500、Cu100，兼容二线 / 三线 / 四线制接线 |
| 测温量程 | -200 ℃ ~ +800 ℃ |
| 全量程测量精度 | ±0.1% FS，内置硬件线性补偿电路 |
| 通道隔离 | 各路独立电气隔离，抑制变频器感应干扰 |
| 故障诊断 | 实时检测传感器断线、短路并板载 LED 告警 |
| 机架供电 | 背板 24 VDC 取电，整机功耗≤10 W |
| 运行温区 | 0 ℃ ~ 60 ℃ 机柜标准工况 |
| 存储温区 | -40 ℃ ~ +85 ℃，防潮防静电存放 |
| 绝缘耐压 | 500 VAC 通道对地耐压，绝缘阻值＞10 MΩ |
| 安装特性 | 支持机架带电热插拔，配套原厂端子底座 |
| MTBF 参考 | ≥ 63,000 小时（原厂实验室标定） |
| 主流应用场景 | 火电锅炉、汽机缸温、化工反应器温度监测 |
产品深度介绍

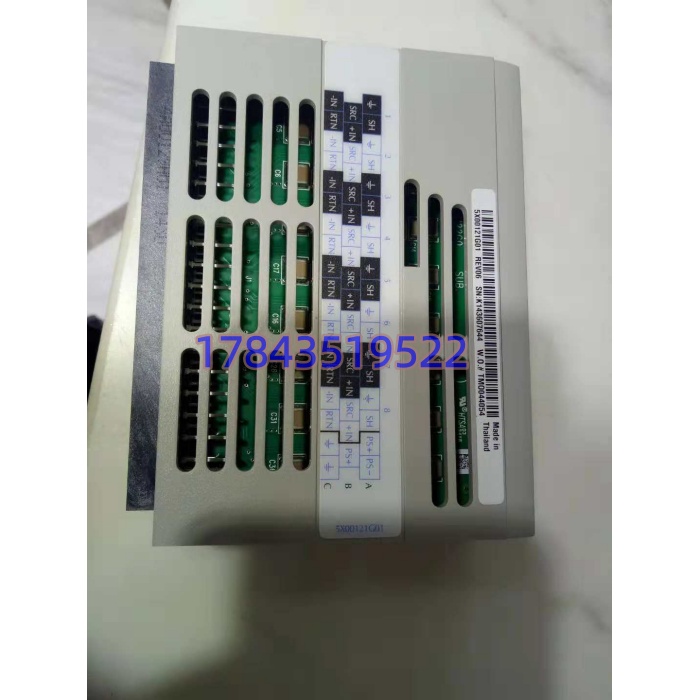

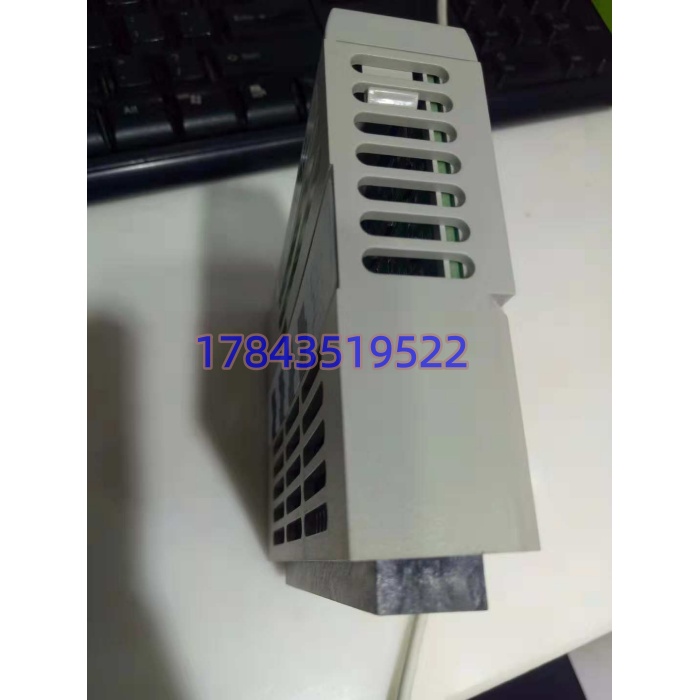

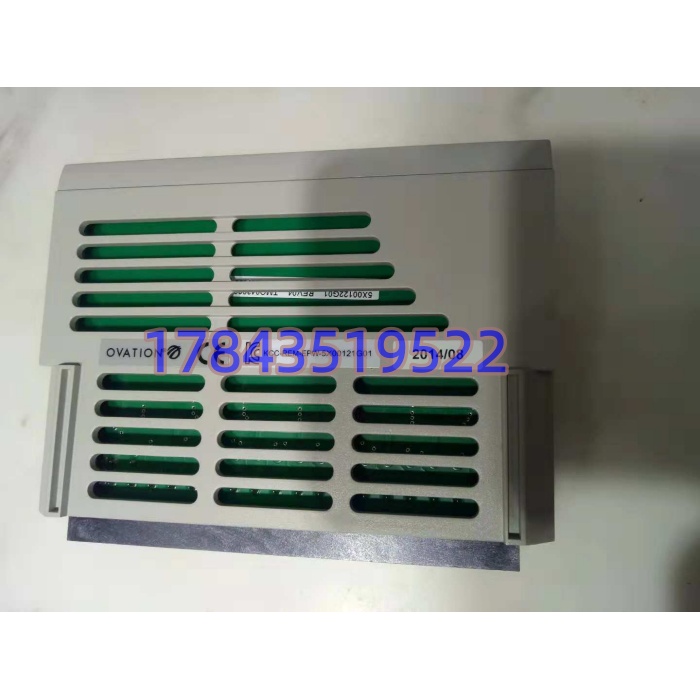

5X00121G01 是原西屋、现归属艾默生 Ovation DCS 专用 8 通道 RTD 测温卡，火电、化工装置温度监测回路标配硬件，专门采集锅炉管壁、汽轮机轴瓦、反应器等关键设备 Pt100 热电阻信号。卡件将电阻微弱变化转换成数字测温数据上传控制器，参与温度联锁、超温保护逻辑。每一路通道独立隔离，单根测温线缆短路、断线仅对应通道报故障，其余测点不受影响；硬件自带热电阻非线性补偿，高低温区间测量误差稳定。支持机架不停机热插拔更换，无需整列 I/O 机架断电，大幅缩短机组温度测点故障抢修时长，适配电站 7×24 小时连续运行工况。
常见问题解答
- 问：现场旧测温卡型号不同，直接换 5X00121G01 插机架能用吗？答：Ovation 标准机架插槽物理通用，底座端子排布一致不用改现场测温线缆。上机前核对控制器固件版本，固件低于 V3.2 会出现测温漂移，可提前匹配刷写对应固件；替换后逐通道校验常温零点、满量程温度数值。
- 问：现场只用两线制 Pt100，这块卡支持吗，测温误差会不会变大？答：支持二线、三线、四线三种接线模式，软件内修改通道接线类型参数即可。二线制线缆过长会引入导线电阻误差，建议测点距离机柜超过 50 米优先改用三线制布线。
- 问：热电阻探头断线，卡件会有什么提示，会不会直接无显示？答：通道对应故障红灯常亮，上位画面弹出传感器断线告警，测点数值保持故障锁定状态，不会跳变虚假温度；修复线缆后无需重启卡件，自动恢复测温。
- 问：这块 RTD 卡支持机架带电热插拔更换吗？答：原厂硬件设计支持热插拔，实操建议提前将对应温度联锁逻辑切手动屏蔽，避免拔卡瞬间测点失效触发机组超温保护跳闸。
- 问：怎么确认发货是全新原厂卡，不是二手翻新维修件？答：每块卡附带机身序列号、原厂外箱标签，入库核验 PCB 无维修动焊、金手指无氧化磨损。出库搭建完整 Ovation 测试机架，8 通道接入标准电阻模拟器连续 24 小时测温循环测试，附带纸质检测报告，可远程通电视频验货。
- 问：质保周期多久，现场接线短路烧坏通道能保修吗？答：标准整机质保 12 个月，仅覆盖元器件原生故障。线缆误接高压、强静电击穿、接线短路造成通道损坏不在质保范围，可提供付费通道维修；配套远程指导测温回路排查、通道参数组态。
品控检测流程简述
- 入库核验：核对原厂序列号、外包装标识，检查外壳无磕碰、电路板无维修焊点、金手指无腐蚀；
- 真机带载测试：搭建 Ovation 测试机架，8 通道接入标准 RTD 模拟电阻，全量程循环测温 24 小时，测温误差全程记录；
- 电气检测：500 V 摇表测试通道对地绝缘，校验断线 / 短路故障告警指示灯动作；
- 固件归档：读取并记录卡件底层固件版本，拍摄背板金手指、端子接线微距照片留档；
- 出库防护：工业防静电袋真空密封，加厚防震纸箱，粘贴 QC 合格防撕标签，随货附带整机测试记录。
