描述
产品详情
・型号：5X00062G01（电子模块）；5X00063G01（个性子模块，必须配对）・品牌：Emerson Westinghouse・系列：Ovation DCS 分体 I/O 系统
规格参数
| 参数项目 | 参数详情 |
|---|---|
| 成套组成 | 5X00062G01 电子模块 + 5X00063G01 HART 个性子模块，二者缺一不可 |
| 通道数量 | 8 路模拟输出通道，支持 HART 双向通信 |
| 输出信号 | 4‑20mA，14bit 分辨率，满量程精度 ±0.1% FS |
| 负载能力 | 最大负载电阻参考原厂硬件手册 |
| 诊断功能 | 通道开路检测、输出超限诊断、HART 通信状态上报 |
| 背板供电 | I/O 子架背板 24VDC 供电 |
| 安装底座 | 配套 Ovation 标准 I/O 底座，DIN 导轨安装 |
| 系统兼容 | Ovation 控制器，固件版本需要匹配 Ovation 软件版本 |
| 工作温度 | 0℃~+60℃，控制柜内使用 |
| 存储温度 | -40℃~+85℃ |
| 相对湿度 | 5‑95% RH，无凝露 |
| 防护等级 | IP20，柜内使用 |
| 软件工具 | Ovation Developer Studio，组态输出量程、故障输出保持 / 归零 |
| 特性 | 支持热插拔更换模块，不影响子架其余 I/O 运行 |
产品介绍

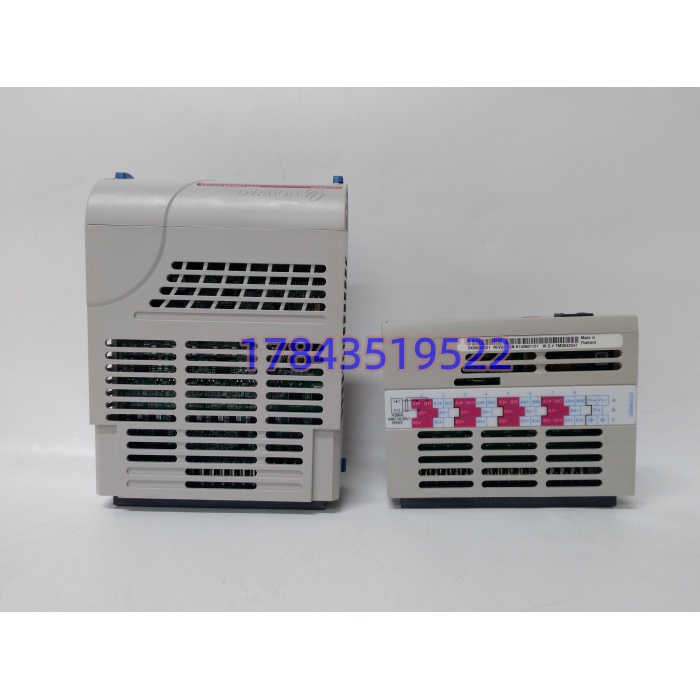

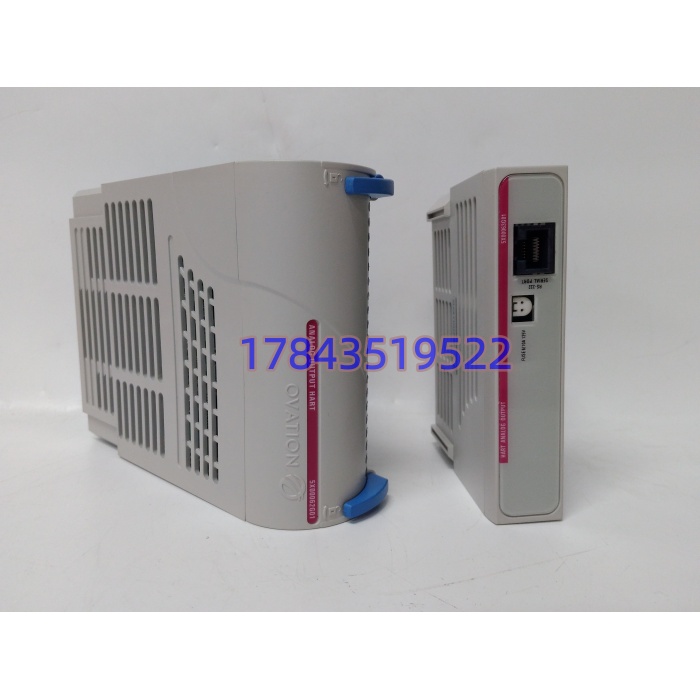

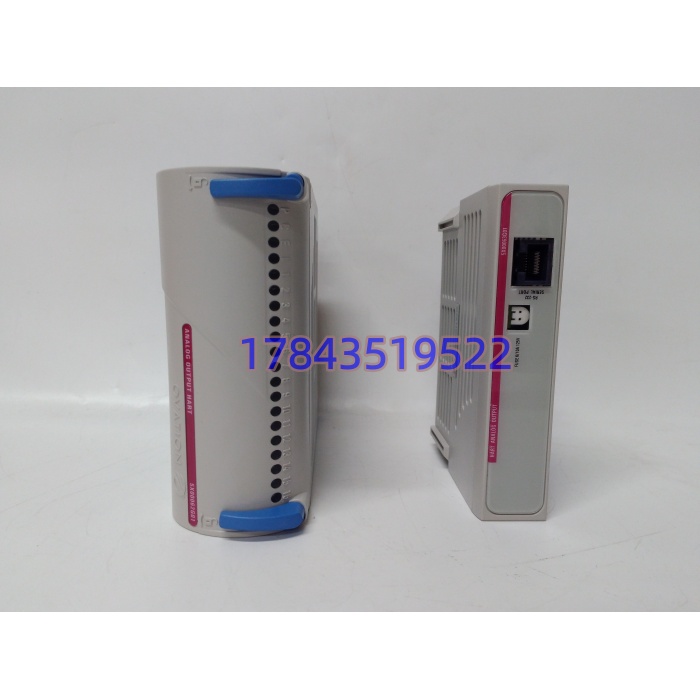

5X00062G01 与 5X00063G01 是 Ovation 分体式 I/O 的一套组合件。5X00062G01 电子模块负责背板总线交互、数模转换逻辑；5X00063G01 个性子模块完成信号调理、HART 调制解调，必须成对装配，缺少任意一个都无法输出信号、无法实现 HART 功能。整套卡件输出 4‑20mA 模拟信号控制调节阀、挡板执行机构，同时通过 HART 读取智能定位器的故障、阀位、温度等数字信息上传 DCS。
坦白讲，很多采购只订 5X00062G01 电子模块，漏掉 5X00063G01 个性子模块，上机后没有输出，现场踩坑很多。硬件已经进入生命周期末期，原厂交期拉长，火电、化工存量机组备件来源为全新库存与拆机件。现场最常见损坏诱因：现场回路短路、执行器侧浪涌冲击，造成单通道或多通道烧毁；模块外观完好，但是输出不准、HART 完全不通。固件版本要和 Ovation 控制器匹配，版本不匹配会出现 HART 报文丢包、诊断点异常。
应用场景与行业案例
痛点切入：我在现场遇到过，DCS 无重大故障报警，调节阀指令下发之后阀门不动。控制器侧逻辑输出正常，排查阀门定位器、现场接线都没问题，拆开 I/O 模块才发现 5X00063G01 个性子模块通道受浪涌击穿。很多工程师只更换 5X00062G01 电子模块，继续沿用损坏的旧个性子模块，故障依旧；HART 通信异常的时候，也不会第一时间想到个性子模块损坏。
典型场景
- 火电机组锅炉 DCS 系统：锅炉给水、减温水、燃料调节回路，驱动 HART 智能调节阀，同时读取阀门诊断信息。
- 化工装置 Ovation DCS：工艺调节回路，智能定位器 HART 数据上传，实现阀门预维护报警。
- 热电联产老机组维保：存量 Ovation 系统 AO 回路备件替换，必须电子模块 + 个性子模块成套备件。
- BMS 锅炉管理系统：挡板、风量执行机构控制，通道开路及时报警。
真实案例某 200MW 机组 Ovation DCS，锅炉减温水调节回路无输出，DCS 指令正常下发。现场只更换 5X00062G01 电子模块，故障没有消除；进一步排查确认 5X00063G01 个性子模块受现场接地浪涌冲击，HART 及模拟输出通道损坏。更换成套 5X00062G01+5X00063G01 备件，核对 Ovation 固件版本，下装 I/O 点组态，完成回路校验，调节阀控制及 HART 数字回传全部恢复。事后现场备件库明确该卡件必须成套储备，检修时记录电子模块与个性子模块配对关系。
