描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 5X00059G01 |
| 通道数 | 8 路隔离模拟输入（支持 HART） |
| 输入信号 | 4-20mA（两线 / 四线制智能变送器） |
| 分辨率 | 16 位 A/D 转换 |
| 精度 | ±0.1% 满量程（25℃） |
| 通讯协议 | HART 6.x / 7.x（每通道独立 HART） |
| 通道隔离 | 1500V DC 光电隔离 |
| 采样速率 | 100ms / 通道（含 HART 数据） |
| 负载能力 | 250Ω（HART 标配） |
| 供电 | 背板 24VDC 供电 |
| 工作温度 | -40°C ~ +70°C |
| 尺寸 (mm) | 191 × 128 × 31 |
| 重量 | 约 0.56kg |
| 特性 | 热插拔、HART 主站、仪表远程诊断、冗余兼容 |

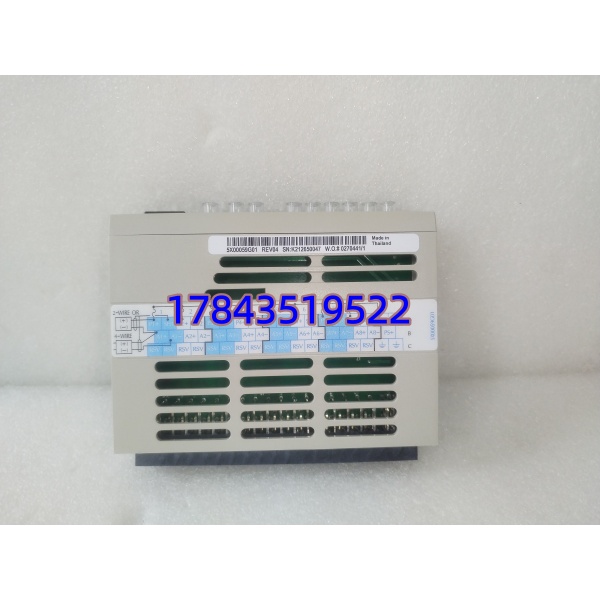

5X00059G01
产品深度介绍
5X00059G01 是艾默生 Ovation DCS 系统专用的8 通道 HART 模拟量输入模块，是连接HART 智能仪表（压力、温度、流量、液位等）与 DCS 的核心接口卡件。它不仅采集 4-20mA 过程值，还能双向读写 HART 仪表参数（量程、单位、阻尼、报警点），并支持远程诊断与固件升级，是智能工厂数字化改造的关键模块。
- HART 双功能：每通道同时传输 4-20mA 模拟量与数字 HART 信号，一根线兼顾控制与诊断。
- 16 位高精度：比普通 12 位 AI 卡精度提升 4 倍，适合电厂、化工等高精度、高稳定性要求场景。
- 热插拔 + 冗余：在线更换不停机；支持 Ovation 冗余架构，单卡故障不影响整机。
- 工业级抗干扰：全通道隔离、浪涌保护、EMI 滤波，适配强电磁干扰的电厂、石化现场。

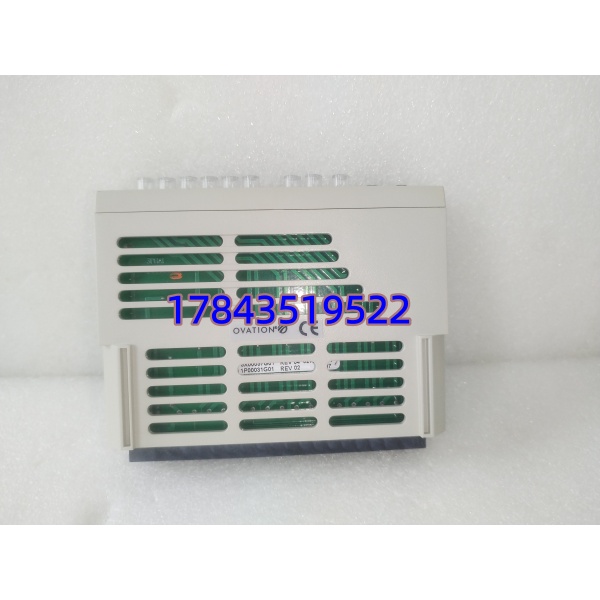

5X00059G01
应用场景与行业案例
工程痛点描述
传统模拟量卡只能读 4-20mA，无法获取智能仪表的诊断、量程、报警信息，维护依赖现场巡检，效率低、故障发现晚。HART 仪表普及后，普通 AI 卡无法发挥智能仪表价值，数据孤岛严重、运维成本高。5X00059G01 解决了这一痛点：一根线搞定测量 + 通讯 + 诊断 + 远程维护。
典型应用场景
- 电力行业 – 火电 / 核电 DCS采集锅炉汽包水位、主蒸汽压力、炉膛负压、给水流量等HART 智能变送器信号；远程修改量程、校准、诊断仪表故障，减少 70% 现场巡检量。
- 石油化工 – 装置智能升级接入精馏塔、反应釜、换热器的 HART 温度 / 压力 / 液位变送器；实时监控仪表健康状态，提前预警漂移、断线、超温，避免非计划停车。
- 冶金 / 水泥 – 高温高粉尘环境适配高温、振动、粉尘工况下的 HART 仪表；远程读取仪表内部温度、振动、电子标签，实现免维护智能监控。
- 水处理 / 环保 – 智能仪表集中管理接入 pH/ORP、溶解氧、电导率、浊度等 HART 在线仪表；远程校准、清洗、故障复位，降低运维成本，提升数据可靠性。
真实案例
案例：某 600MW 机组智能仪表改造项目去年 9 月，华南某 600MW 机组 DCS 系统升级，现场 120 + 台压力 / 流量 / 液位变送器均为 HART 智能仪表，但原普通 AI 卡只能读 4-20mA，无法用 HART 功能，维护需每周现场巡检校准，故障平均处理时间 > 4 小时。
改造选用5X00059G01（16 块）替换旧 AI 卡，直接兼容原 Ovation 机架，背板供电，热插拔在线更换，无需停机。
- 升级后：DCS 可远程读写所有 HART 仪表参数，校准、诊断、故障复位全部在控制室完成；
- 效果：巡检工作量减少 80%，仪表故障平均处理时间缩短至 30 分钟；数据精度提升，汽包水位波动从 ±25mm 降至 ±8mm，年节约维护成本超 50 万元。

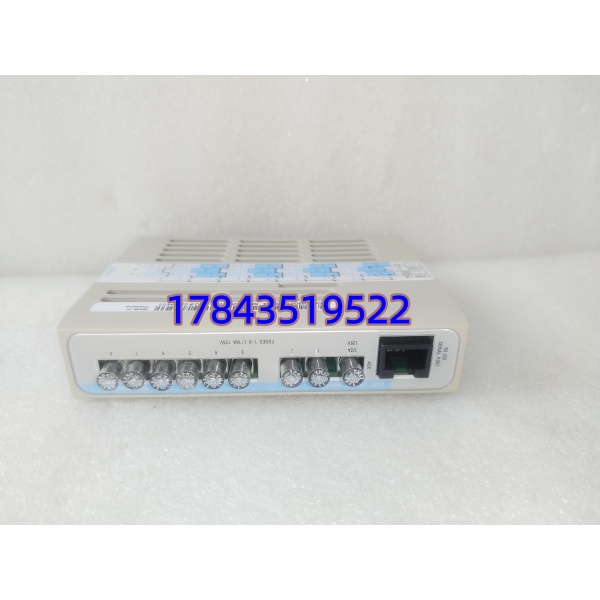

5X00059G01
