艾默生 1C31238H01 | Ovation 16 通道数字输入模块

描述

关键技术规格

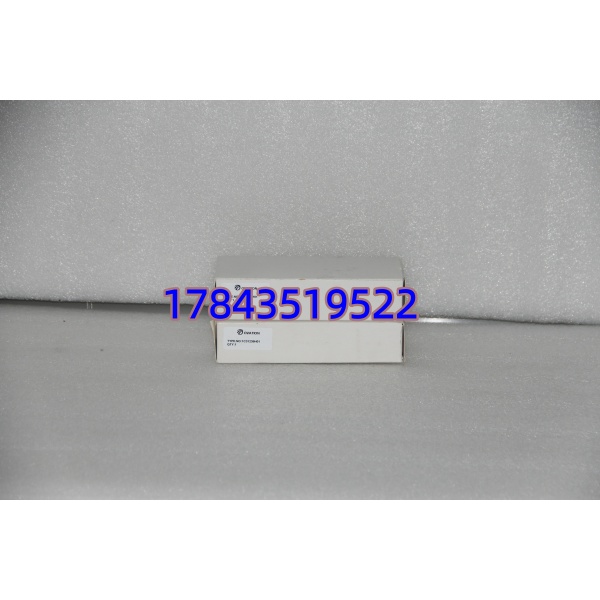

1C31238H01

产品深度介绍

艾默生 1C31238H01 是 Ovation DCS 系统的紧凑型高密数字输入模块，负责将现场开关、限位、继电器触点等通断信号转换成系统可识别的数字量，是连接现场设备与控制层的核心接口。

该模块提供 16 路独立输入，支持干触点与 24V DC 电平信号，适配绝大多数工业现场设备。采用通道 – 逻辑高压隔离设计，抗干扰能力强；支持热插拔，可在线更换不中断系统运行。体积紧凑、功耗低，适合高密度 I/O 配置场景。

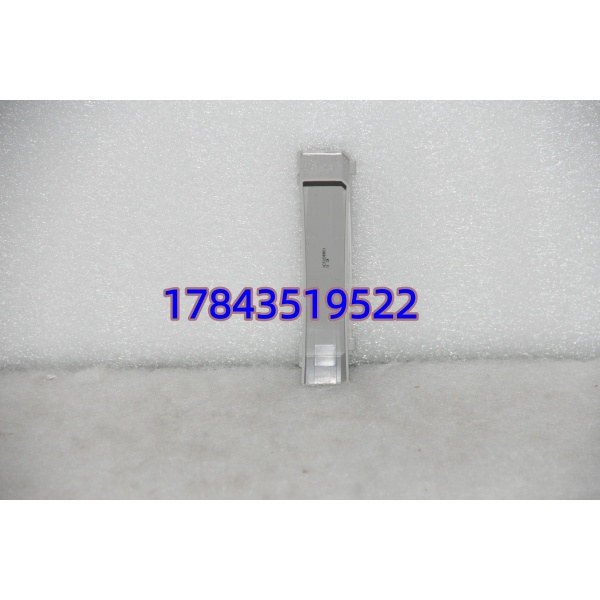

1C31238H01

应用场景与行业案例

工程痛点

连续生产中，大量设备状态（阀门、泵、限位）需实时采集。传统模块通道少、体积大、不支持热插拔，故障时影响多回路，排查与恢复耗时久，增加停机风险。

典型应用场景

1. 电力行业 – 火电 / 核电采集阀门位置、泵运行 / 停止、限位开关状态。电厂对状态实时性与可靠性要求高，避免误判引发安全事故。
2. 石油化工 – 炼油 / 化工装置监测反应釜安全阀、管道紧急切断阀、现场防爆开关状态。防爆与抗干扰能力是关键。
3. 冶金行业 – 高炉 / 轧钢采集炉门限位、轧机张力开关、冷却水泵状态。环境高温、粉尘强、电磁干扰大。
4. 水处理 – 污水 / 净水厂监测格栅机、刮泥机、加药泵运行状态，以及水池高低液位开关信号。要求长期稳定、免维护。
5. 制药行业 – 无菌生产线采集洁净区门磁开关、设备安全联锁、应急停止按钮信号，保障生产安全与合规。

真实案例

某大型化工厂 DCS 扩容2025 年，华东某化工装置改造，新增 320 点数字量监测（阀门状态、泵运行、安全联锁），原系统为 Ovation，选用 20 块 1C31238H01。模块支持热插拔，分批次在生产间隙完成安装与配置，无额外停机。投运后，信号采集稳定，响应延迟 < 16ms，满足联锁快速响应要求。运行半年无故障，维护效率提升，避免多次计划外检修。事后，该厂将此型号列为标准备件，常备 6 块，消除关键信号采集的单点故障风险。

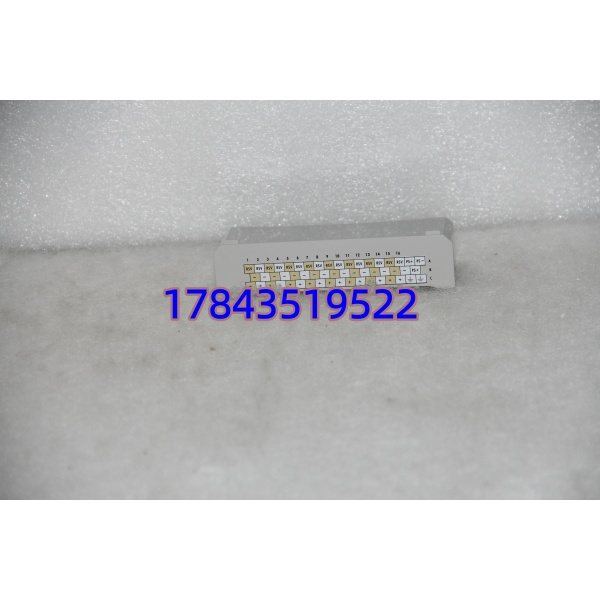

1C31238H01

质量透明化检测流程

1. 入库验收检测
   • 来源追溯：核对原厂装箱单、序列号与报关信息
   • 防伪识别：官网查询序列号，检查防伪标签完整性
   • 外观检查：无腐蚀、划痕、变形、黄变或维修痕迹
   • 附件核对：说明书、合格证、保修卡齐全
2. 上机功能测试
   • 测试环境：艾默生 Ovation 测试机架，配套原厂控制器
   • 测试内容：通电自检（LED 状态正常）、16 通道干触点 / 24V 信号采集测试、负载测试（24 小时连续运行，温升正常）、通讯测试（与控制器双向通讯稳定）
   • 输出报告：生成含状态日志与数据的测试报告，可提供给客户
3. 电气参数测试
   • 绝缘电阻：500V 摇表测试，通道 – 逻辑 > 10MΩ
   • 接地连续性：<0.5Ω
   • 耐压测试：AC 2000V/1 分钟，无击穿
4. 固件与配置验证
   • 固件版本读取与记录（当前最新 V2.9.3）
   • 配置文件备份，DIP 开关 / 跳线拍照存档
5. 最终质检与包装
   • 质检员签字确认，贴 QC 合格标签
   • 防静电袋密封，气泡膜 + 硬纸箱包装
   • 附测试报告复印件与质保卡

技术避坑指南

1. 固件版本不匹配
   • 问题：新模块固件过新或旧，与现有 Ovation 系统通讯异常、信号丢失或延迟超标。
   • 避坑：更换前读取原模块固件版本；采购时明确版本范围；到货后核对，不符则联系刷新固件。
   • 案例：某电厂更换模块后，部分阀门状态信号频繁闪烁，排查发现固件从 V2.7 升至 V2.9，通讯时序有调整，降级后恢复正常。
2. 输入信号类型配置错误
   • 问题：模块默认 24V DC 电平输入，现场为干触点，未配置导致信号无法识别或误报。
   • 避坑：更换前记录原模块输入类型；新模块上机前在软件中配置并下载；空载测试确认信号正常。
3. 端子接线与屏蔽处理不当
   • 问题：新旧端子定义差异，或屏蔽层两端接地，引入干扰，信号跳变或误触发。
   • 避坑：核对接线图，拍照记录旧接线；屏蔽层单端接地（控制室侧），现场端悬空；用专用屏蔽电缆。
   • 警示：Ovation 模块端子排列紧凑，曾有工程师凭经验接线，导致通道烧毁，需更换模块。
4. 电源容量不足
   • 问题：新增模块后，机架电源负载过重，电压拉低，模块随机离线或信号异常。
   • 避坑：计算总功耗，留 20% 余量；1C31238H01 单块约 1.2W，多块需核算；必要时增配电源。
5. 静电防护不到位
   • 问题：干燥季节操作未防静电，模块芯片静电击穿，通电后无响应或通讯失败。
   • 避坑：佩戴防静电手环，在防静电垫操作；冬季湿度低时尤需注意；拿取模块避免直接接触电路。
